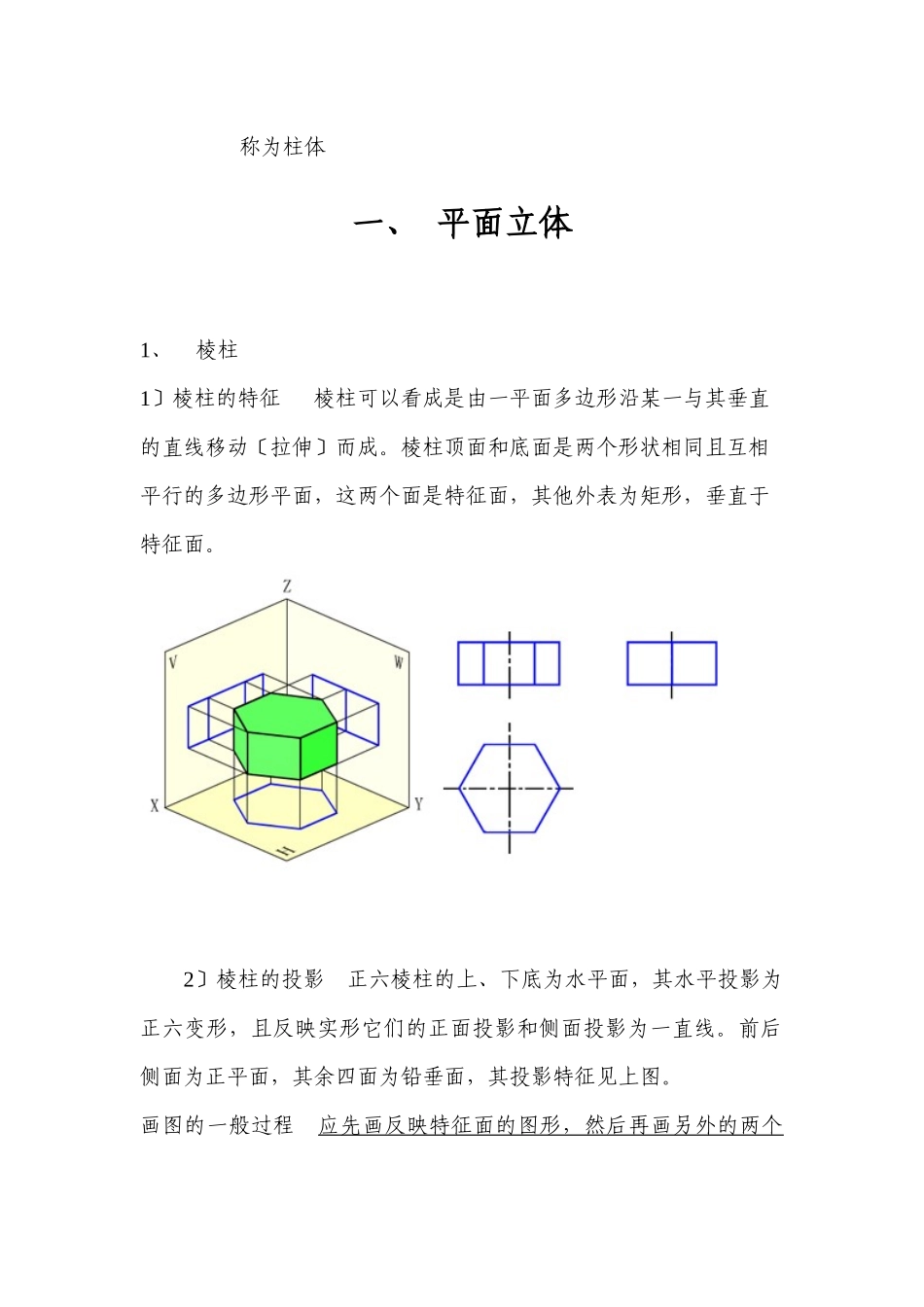

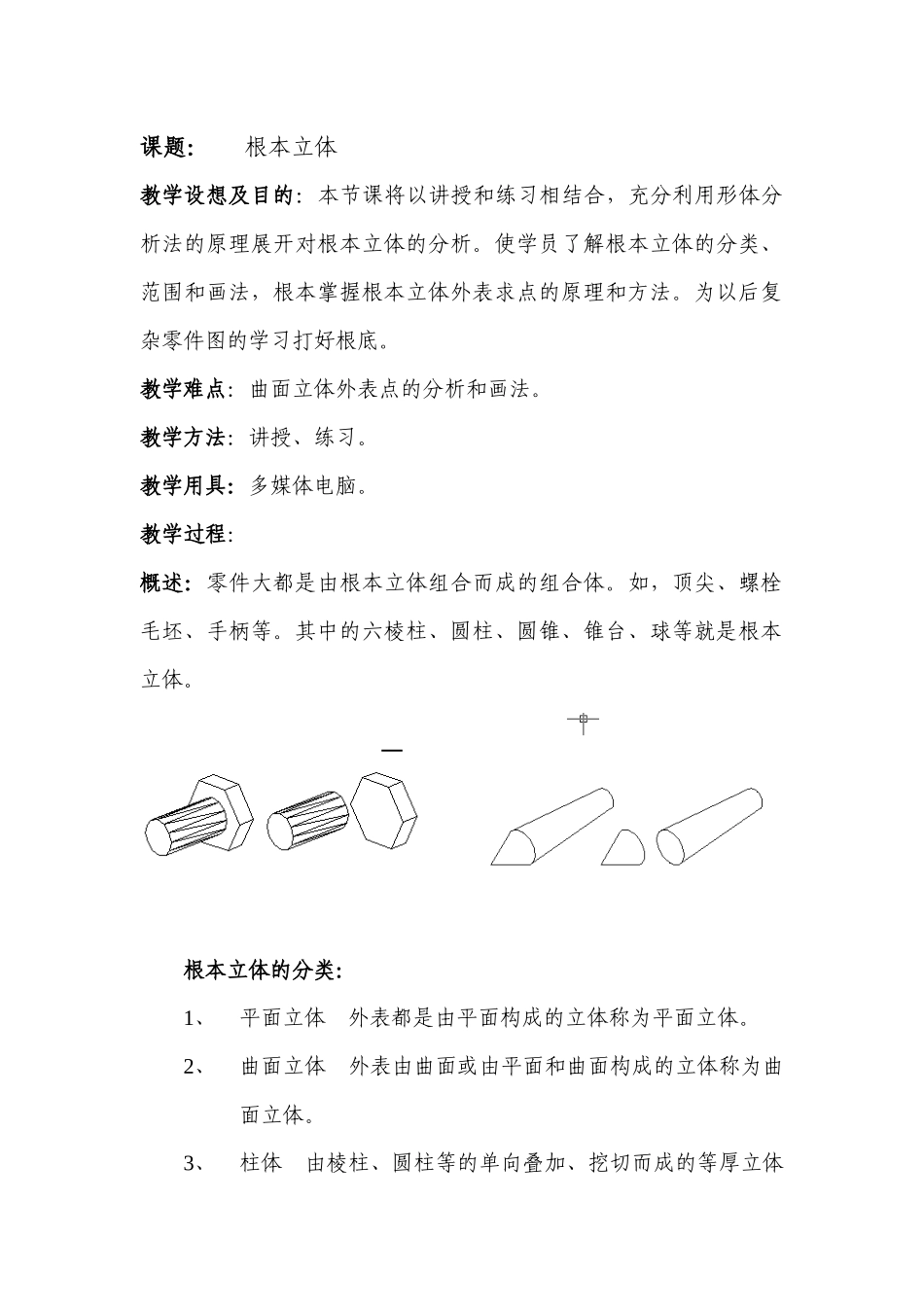

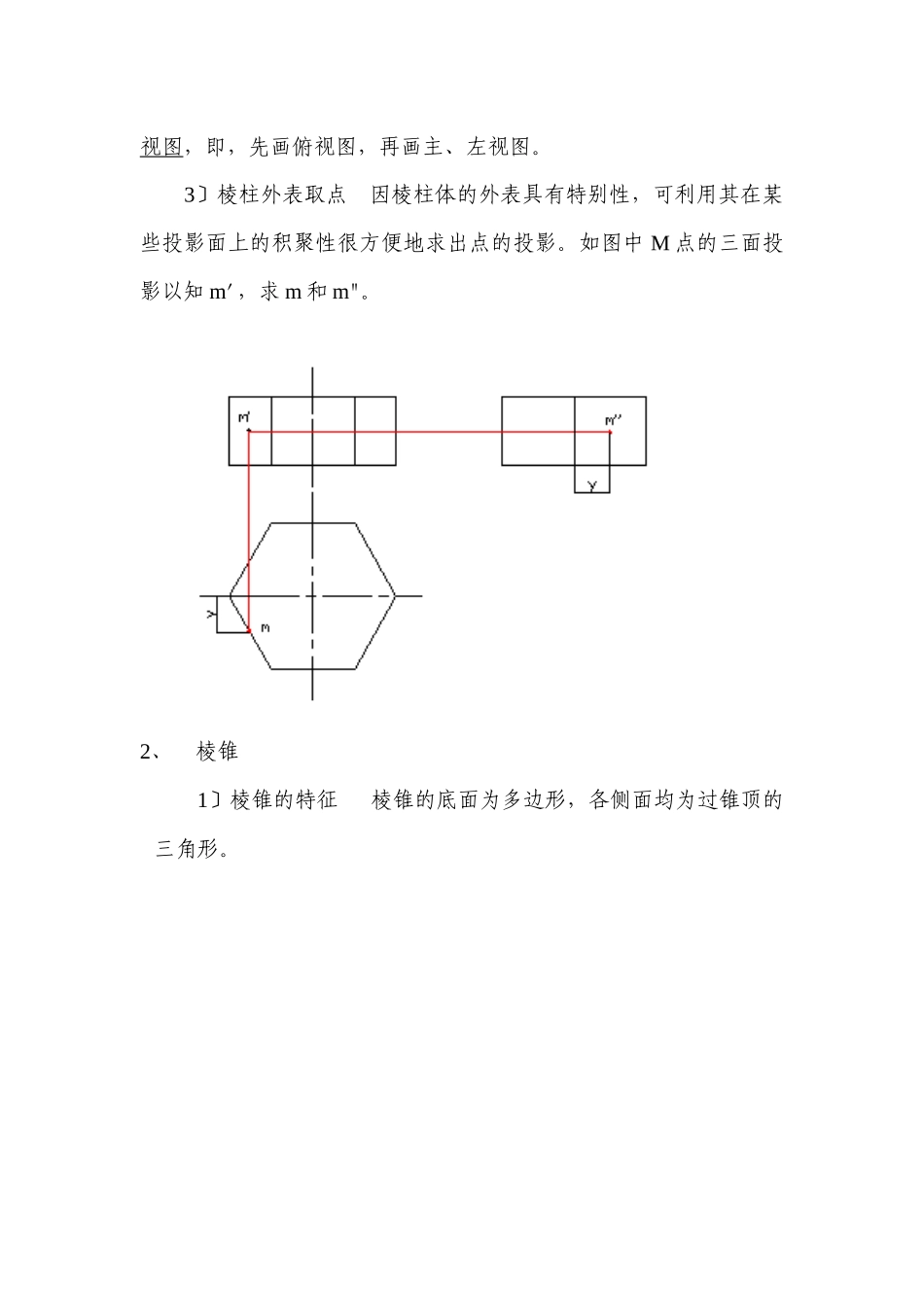

课题： 根本立体教学设想及目的：本节课将以讲授和练习相结合，充分利用形体分析法的原理展开对根本立体的分析。使学员了解根本立体的分类、范围和画法，根本掌握根本立体外表求点的原理和方法。为以后复杂零件图的学习打好根底。教学难点：曲面立体外表点的分析和画法。教学方法：讲授、练习。教学用具：多媒体电脑。教学过程：概述：零件大都是由根本立体组合而成的组合体。如，顶尖、螺栓毛坯、手柄等。其中的六棱柱、圆柱、圆锥、锥台、球等就是根本立体。根本立体的分类：1、平面立体 外表都是由平面构成的立体称为平面立体。2、曲面立体 外表由曲面或由平面和曲面构成的立体称为曲面立体。3、柱体 由棱柱、圆柱等的单向叠加、挖切而成的等厚立体称为柱体一、 平面立体1、棱柱 1〕棱柱的特征 棱柱可以看成是由一平面多边形沿某一与其垂直的直线移动〔拉伸〕而成。棱柱顶面和底面是两个形状相同且互相平行的多边形平面，这两个面是特征面，其他外表为矩形，垂直于特征面。2〕棱柱的投影 正六棱柱的上、下底为水平面，其水平投影为正六变形，且反映实形它们的正面投影和侧面投影为一直线。前后侧面为正平面，其余四面为铅垂面，其投影特征见上图。画图的一般过程 应先画反映特征面的图形，然后再画另外的两个视图，即，先画俯视图，再画主、左视图。3〕棱柱外表取点 因棱柱体的外表具有特别性，可利用其在某些投影面上的积聚性很方便地求出点的投影。如图中 M 点的三面投影以知 m'，求 m 和 m"。2、棱锥1〕棱锥的特征 棱锥的底面为多边形，各侧面均为过锥顶的三角形。2〕棱锥的投影 正三棱锥的底面为三角形，在投影体系中是水平面，并反映实形，它在正面和侧面的投影积聚成一条直线段。三个棱面有一个是侧垂面，在 W 面上为一直线，另外两投影为类似形；其余两个棱面均为一般位置面，在三个投影面上都不能反映实形。3〕棱柱外表求点 棱柱上特别外表上的点可利用其投影的积聚性直接求出。而一般位置外表上的点，须通过做辅助线的方法求得。做图。过顶点 S 和点 N 做辅助线延长至底面的边线上 a，然后将线段 sa 在另外两视图中画出，再用三视图的投影规律求 n、n"二、 曲面立体1、圆柱1） 圆柱面的形成 圆柱面可看成是由一条直线绕与它平行的轴线回转而成。2）圆柱的投影 圆柱的上底和下底为水平面，在 H 面上反映实形，在 V 面和 W 面上为一直线；柱面在俯视图上的投影是一个圆，而在其他两视图中为一个...
