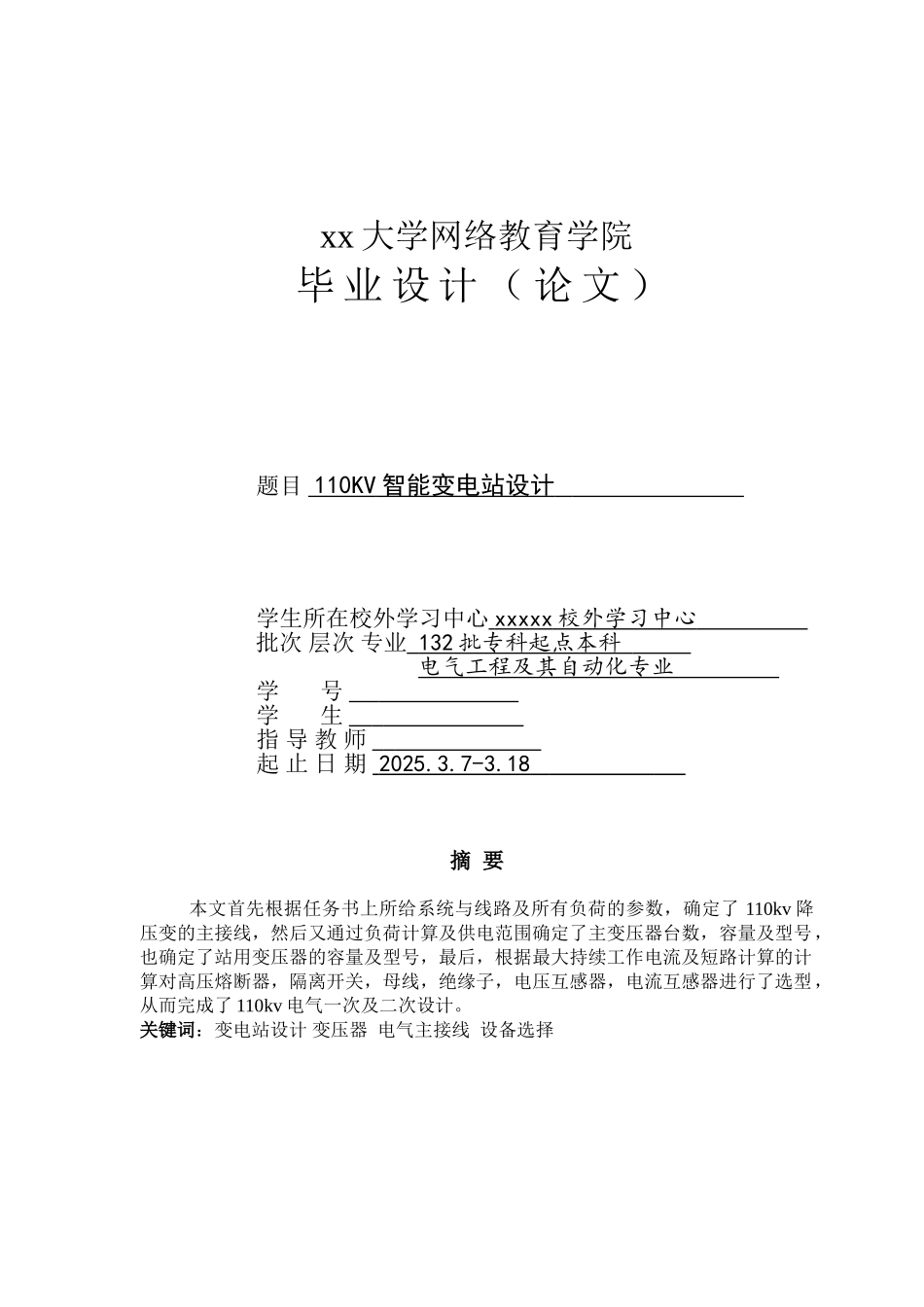

xx 大学网络教育学院 毕 业 设 计 （ 论 文 ）题目 110KV 智能变电站设计 学生所在校外学习中心 xxxxx 校外学习中心 批次 层次 专业 132 批专科起点本科 电气工程及其自动化专业 学 号 学 生 指 导 教 师 起 止 日 期 2025.3.7-3.18 摘 要 本文首先根据任务书上所给系统与线路及所有负荷的参数，确定了 110kv 降压变的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算对高压熔断器，隔离开关，母线，绝缘子，电压互感器，电流互感器进行了选型，从而完成了 110kv 电气一次及二次设计。关键词：变电站设计 变压器 电气主接线 设备选择1 引言21.1 变电站的作用21.2 我国变电站及其设计的进展趋势41.3 变电站设计的主要原则和分类71.4 设计思路及工作方法82 任务书82.1 原始资料82.2 设计内容及要求103 电气主接线设计113.1 电气主接线设计概述113.2 电气主接线的基本形式143.3 电气主接线选择154 变电站主变压器选择194.1 主变压器的选择194.2 主变压器选择结果215 短路电流计算225.1 短路的危害225.2 短路电流计算的目的225.3 短路电流计算方法225.4 短路电流计算235.4.1 110kv 侧母线短路计算255.4.2 35kv 侧母线短路计算275.4.3 10kv 侧母线短路计算296 电气设备的选择316.1 导体的选择和校验316.1.1 110kv 母线选择及校验336.1.2 35kv 母线选择及校验336.1.3 10kv 母线选择及校验336.2 断路器和隔离开关的选择及校验346.2.1 110kv 侧断路器及隔离开关的选择及校验346.2.2 35kv 侧断路器及隔离开关的选择及校验356.2.3 10kv 侧断路器及隔离开关的选择及校验366.3 电压互感器和电流互感器的选择376.3.1 电流互感器的选择376.3.2 电压互感器的选择397 继电保护的配置407.1 继电保护的基本知识407.2 110kv 线路的继电保护配置及整定计算407.2.1 110kV 线路继电保护配置407.2.2 110kV 线路继电保护整定计算407.3 变压器的继电保护及整定计算457.3.1 变压器的继电保护457.3.2 变压器的继电保护整定计算467.4 母线保护487.5 备自投和自动重合闸的设置507.5.1 备用电源自动投入装置的含义和作用507.5.2 自动重合闸装置51参考文献521 引言1.1 变电站的作用1.1.1变电站在电力系统中的地位电力系统是由变压器、输电线路、用电设备组成的网络，...
