13.8m预应力混凝土空心板桥设计计算书大学本科毕业论文

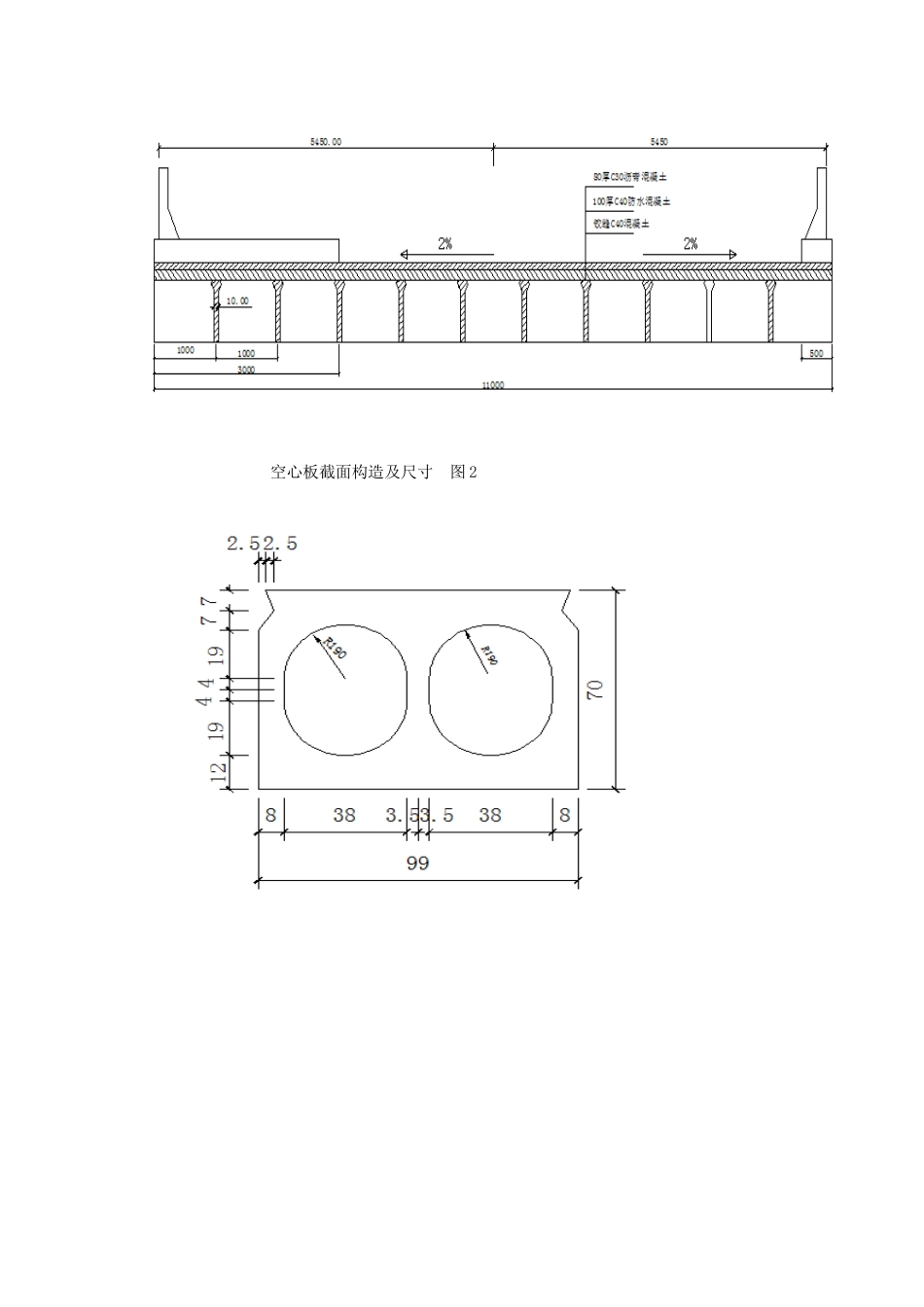

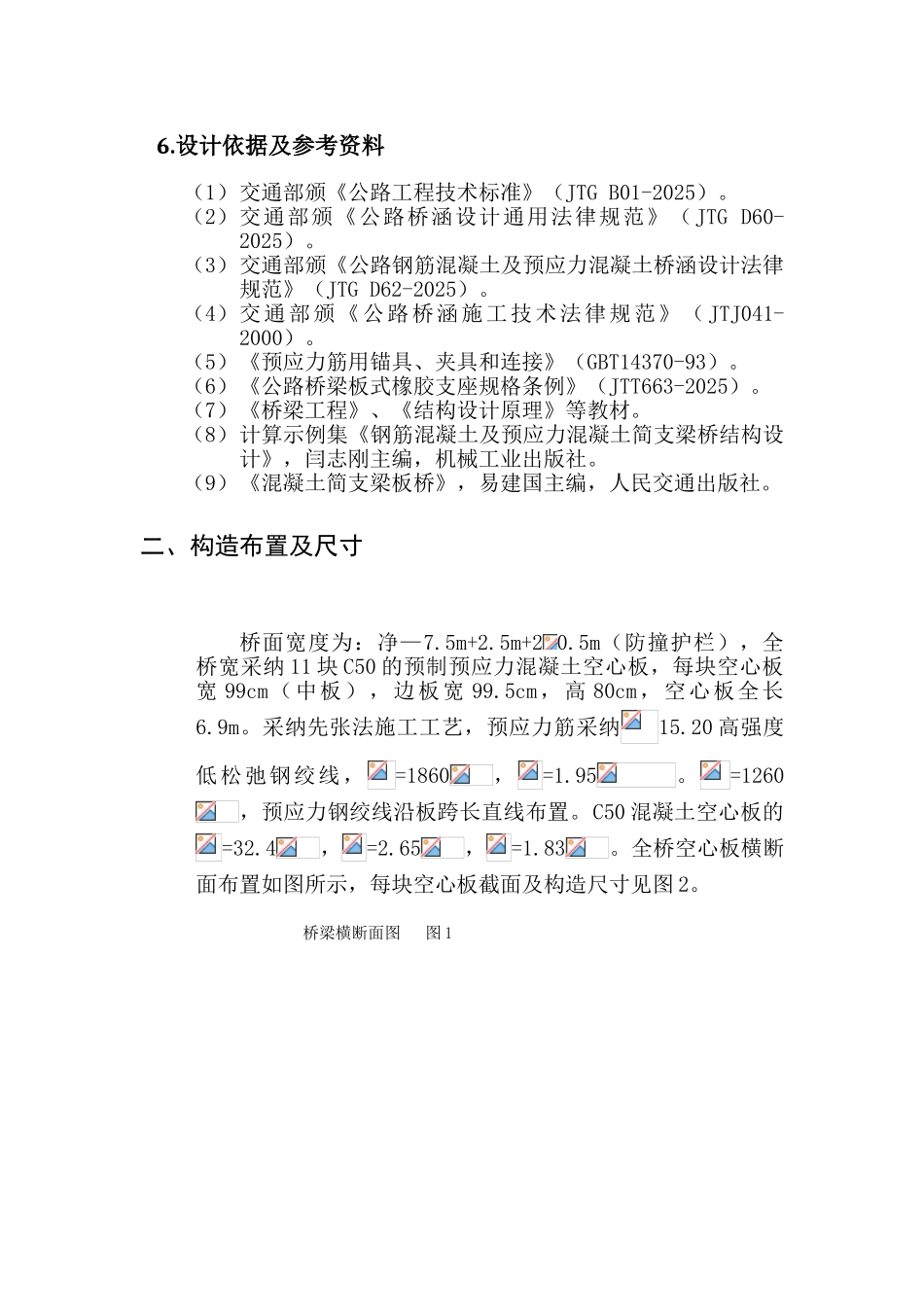

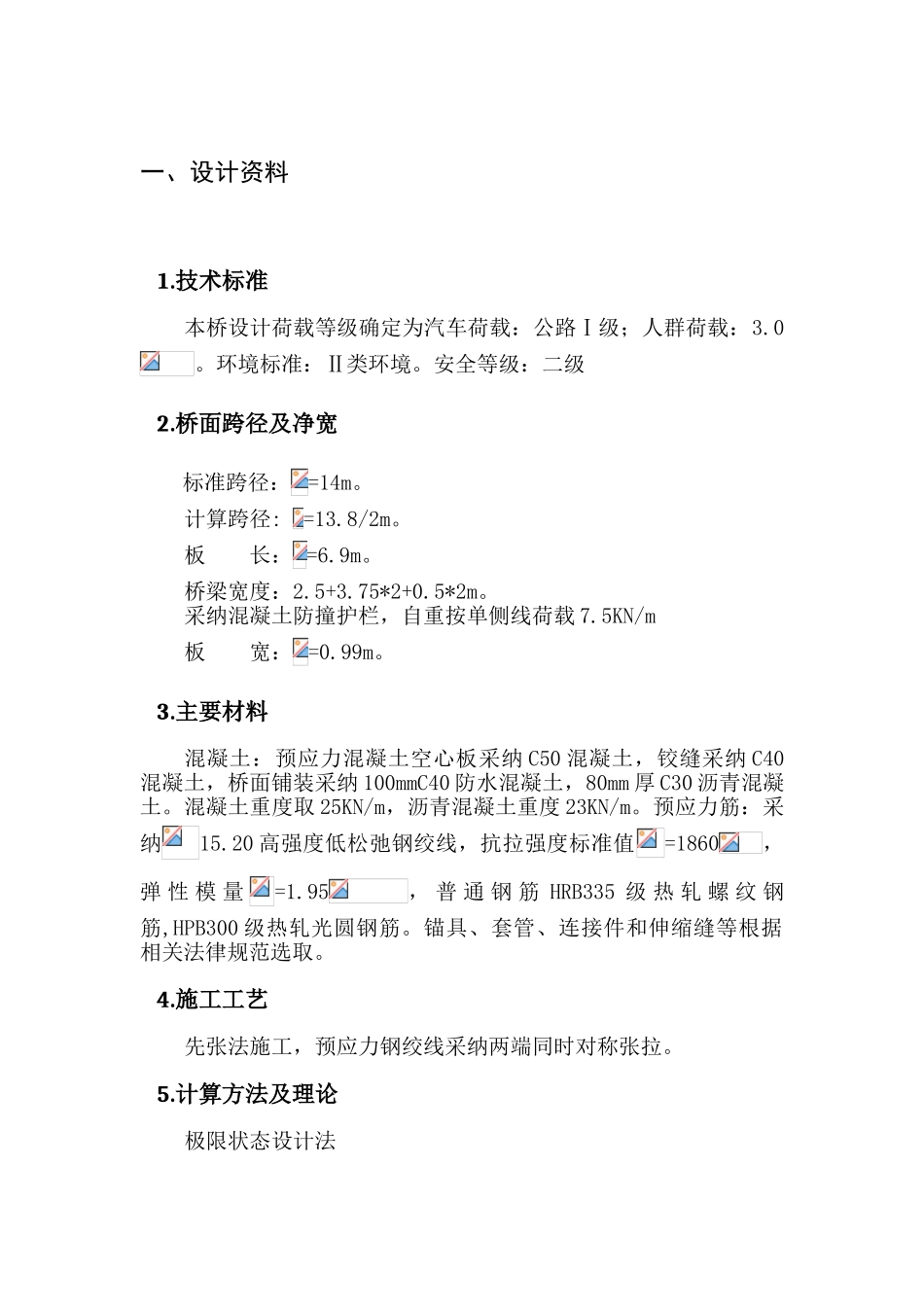

一、设计资料1.技术标准本桥设计荷载等级确定为汽车荷载：公路Ⅰ级；人群荷载：3.0。环境标准：Ⅱ类环境。安全等级：二级2.桥面跨径及净宽标准跨径： =14m。计算跨径: =13.8/2m。板 长： =6.9m。桥梁宽度：2.5+3.75*2+0.5*2m。采纳混凝土防撞护栏，自重按单侧线荷载 7.5KN/m板 宽： =0.99m。3.主要材料混凝土：预应力混凝土空心板采纳 C50 混凝土，铰缝采纳 C40混凝土，桥面铺装采纳 100mmC40 防水混凝土，80mm 厚 C30 沥青混凝土。混凝土重度取 25KN/m，沥青混凝土重度 23KN/m。预应力筋：采纳15.20 高强度低松弛钢绞线，抗拉强度标准值=1860，弹 性 模 量=1.95， 普 通 钢 筋 HRB335 级 热 轧 螺 纹 钢筋,HPB300 级热轧光圆钢筋。锚具、套管、连接件和伸缩缝等根据相关法律规范选取。4.施工工艺先张法施工，预应力钢绞线采纳两端同时对称张拉。5.计算方法及理论极限状态设计法6.设计依据及参考资料（1）交通部颁《公路工程技术标准》（JTG B01-2025）。（2）交通部颁《公路桥涵设计通用法律规范》（JTG D60-2025）。（3）交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG D62-2025）。（4）交通部颁《公路桥涵施工技术法律规范》（ JTJ041-2000）。（5）《预应力筋用锚具、夹具和连接》（GBT14370-93）。（6）《公路桥梁板式橡胶支座规格条例》（JTT663-2025）。（7）《桥梁工程》、《结构设计原理》等教材。（8）计算示例集《钢筋混凝土及预应力混凝土简支梁桥结构设计》，闫志刚主编，机械工业出版社。（9）《混凝土简支梁板桥》，易建国主编，人民交通出版社。二、构造布置及尺寸桥面宽度为：净—7.5m+2.5m+2 0.5m（防撞护栏），全桥宽采纳 11 块 C50 的预制预应力混凝土空心板，每块空心板宽 99cm（中板），边板宽 99.5cm，高 80cm，空心板全长6.9m。采纳先张法施工工艺，预应力筋采纳15.20 高强度低松弛钢绞线，=1860，=1.95。=1260，预应力钢绞线沿板跨长直线布置。C50 混凝土空心板的=32.4，=2.65，=1.83。全桥空心板横断面布置如图所示，每块空心板截面及构造尺寸见图 2。 桥梁横断面图 图 1空心板截面构造及尺寸 图 2三、空心板毛截面几何特性计1.毛截面面积 A（参见图 2）2.毛截面重心位置全截面对 1/2 板高处的静矩：铰缝的面积：则毛截面重心离 1/2 板高处的距离为：铰缝重心对 1/2 板高处的距离为：3.空心板毛截面对其重心轴的惯矩由图 3，设每个挖...
