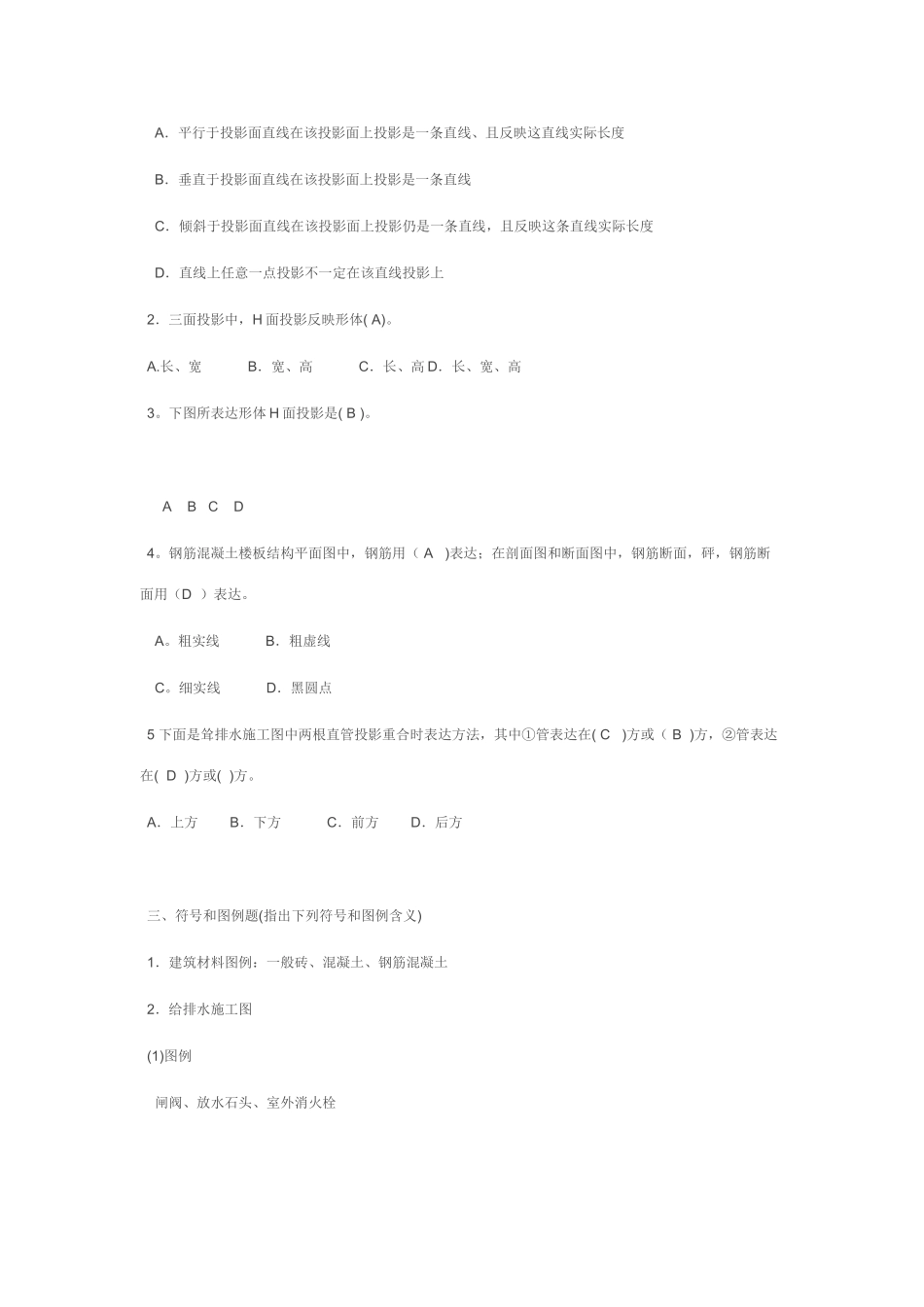

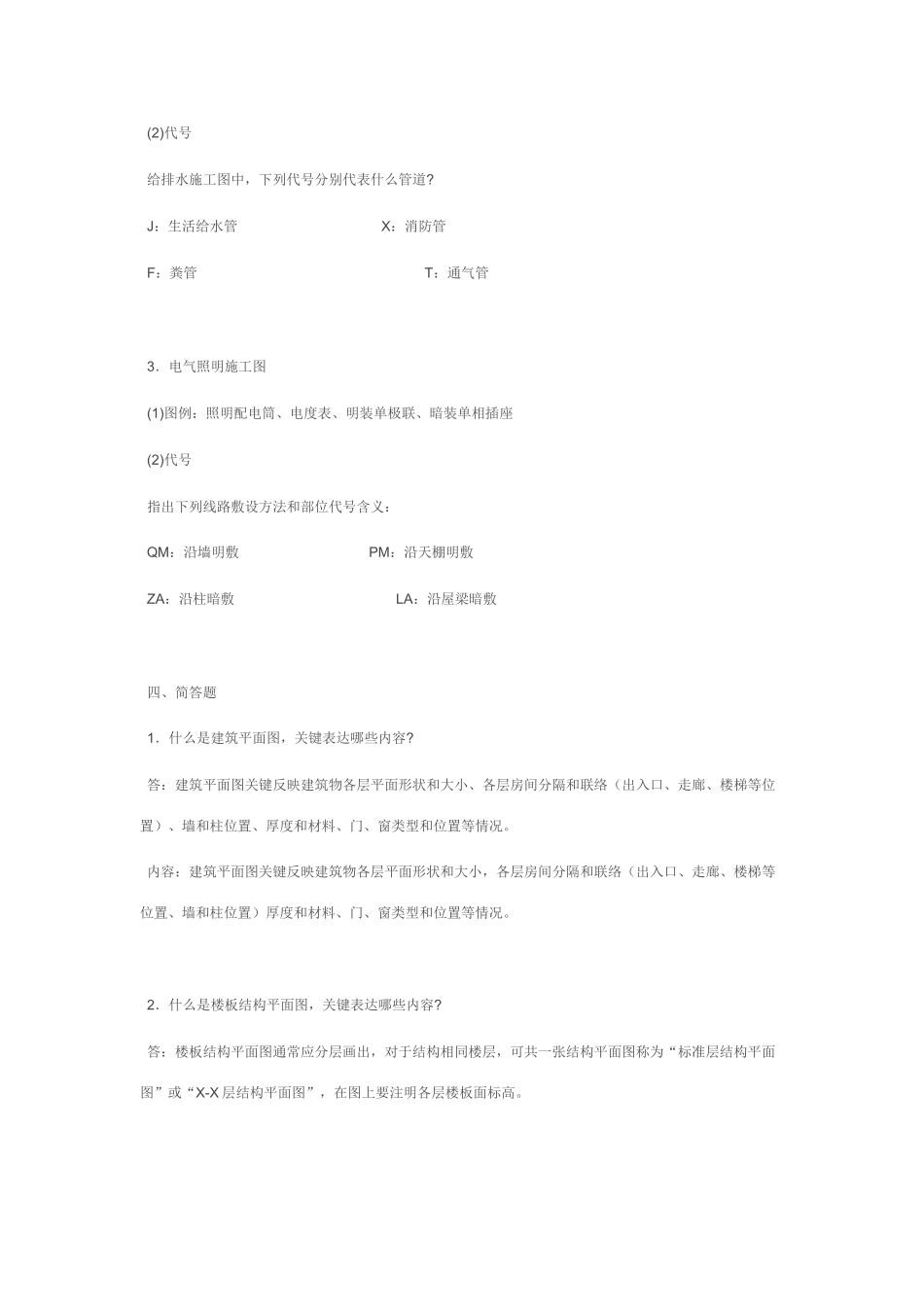

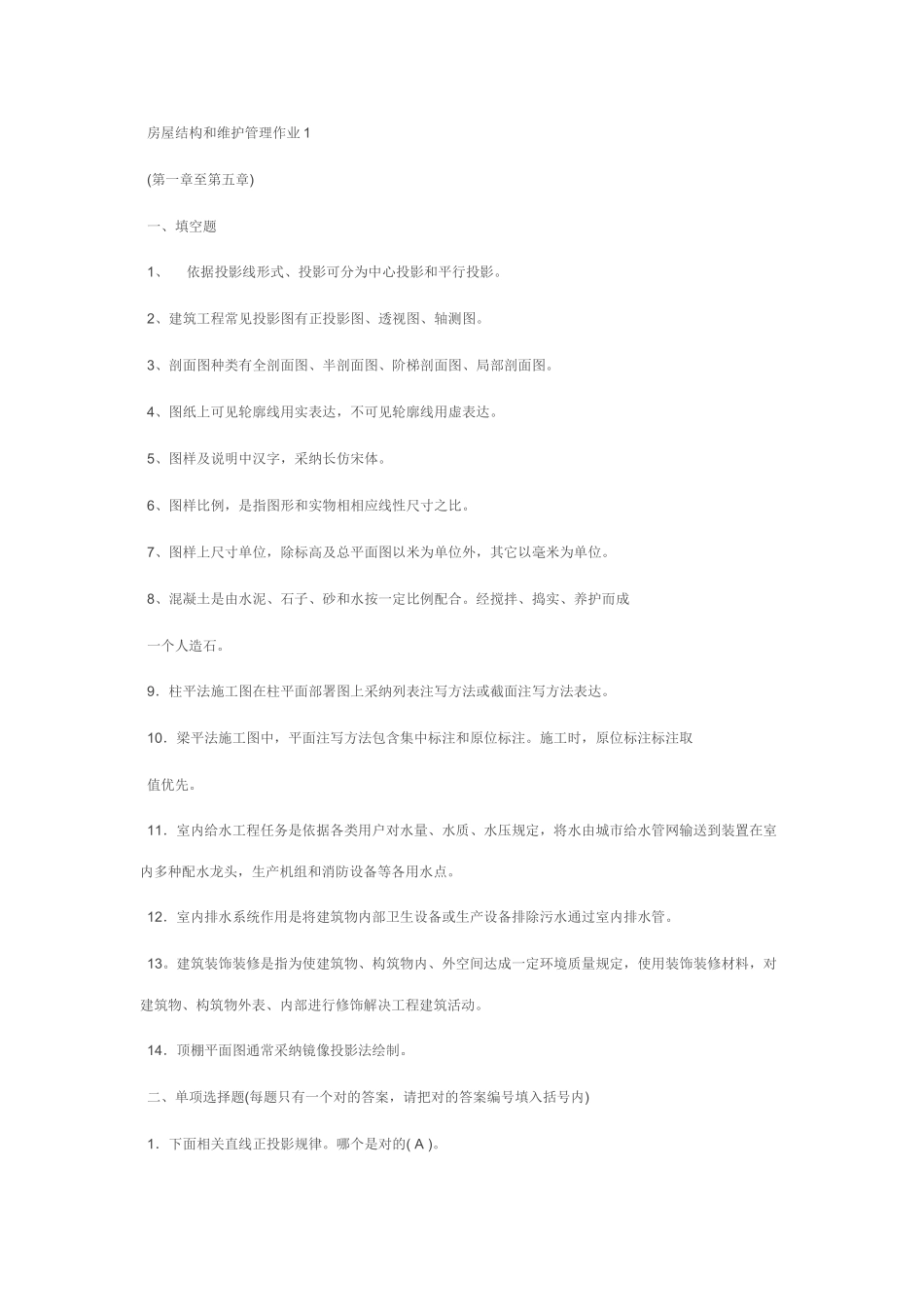

房屋结构和维护管理作业 1(第一章至第五章)一、填空题1、 依据投影线形式、投影可分为中心投影和平行投影。2、建筑工程常见投影图有正投影图、透视图、轴测图。3、剖面图种类有全剖面图、半剖面图、阶梯剖面图、局部剖面图。4、图纸上可见轮廓线用实表达，不可见轮廓线用虚表达。5、图样及说明中汉字，采纳长仿宋体。6、图样比例，是指图形和实物相相应线性尺寸之比。7、图样上尺寸单位，除标高及总平面图以米为单位外，其它以毫米为单位。8、混凝土是由水泥、石子、砂和水按一定比例配合。经搅拌、捣实、养护而成一个人造石。9．柱平法施工图在柱平面部署图上采纳列表注写方法或截面注写方法表达。10．梁平法施工图中，平面注写方法包含集中标注和原位标注。施工时，原位标注标注取值优先。11．室内给水工程任务是依据各类用户对水量、水质、水压规定，将水由城市给水管网输送到装置在室内多种配水龙头，生产机组和消防设备等各用水点。12．室内排水系统作用是将建筑物内部卫生设备或生产设备排除污水通过室内排水管。13。建筑装饰装修是指为使建筑物、构筑物内、外空间达成一定环境质量规定，使用装饰装修材料，对建筑物、构筑物外表、内部进行修饰解决工程建筑活动。14．顶棚平面图通常采纳镜像投影法绘制。二、单项选择题(每题只有一个对的答案，请把对的答案编号填入括号内)1．下面相关直线正投影规律。哪个是对的( A )。 A．平行于投影面直线在该投影面上投影是一条直线、且反映这直线实际长度 B．垂直于投影面直线在该投影面上投影是一条直线 C．倾斜于投影面直线在该投影面上投影仍是一条直线，且反映这条直线实际长度 D．直线上任意一点投影不一定在该直线投影上2．三面投影中，H 面投影反映形体( A)。A.长、宽 B．宽、高 C．长、高 D．长、宽、高3。下图所表达形体 H 面投影是( B )。 A B C D4。钢筋混凝土楼板结构平面图中，钢筋用（ A )表达；在剖面图和断面图中，钢筋断面，砰，钢筋断面用（D ）表达。 A。粗实线 B．粗虚线 C。细实线 D．黑圆点5 下面是耸排水施工图中两根直管投影重合时表达方法，其中①管表达在( C )方或（ B )方，②管表达在( D )方或( )方。A．上方 B．下方 C．前方 D．后方 三、符号和图例题(指出下列符号和图例含义)1．建筑材料图例：一般砖、混凝土、钢筋混凝土2．给排水施工图(1)图例 闸阀、放水石头、室外消火栓 (2)代号给排水施工图中，下列代号分别代表什么管...
