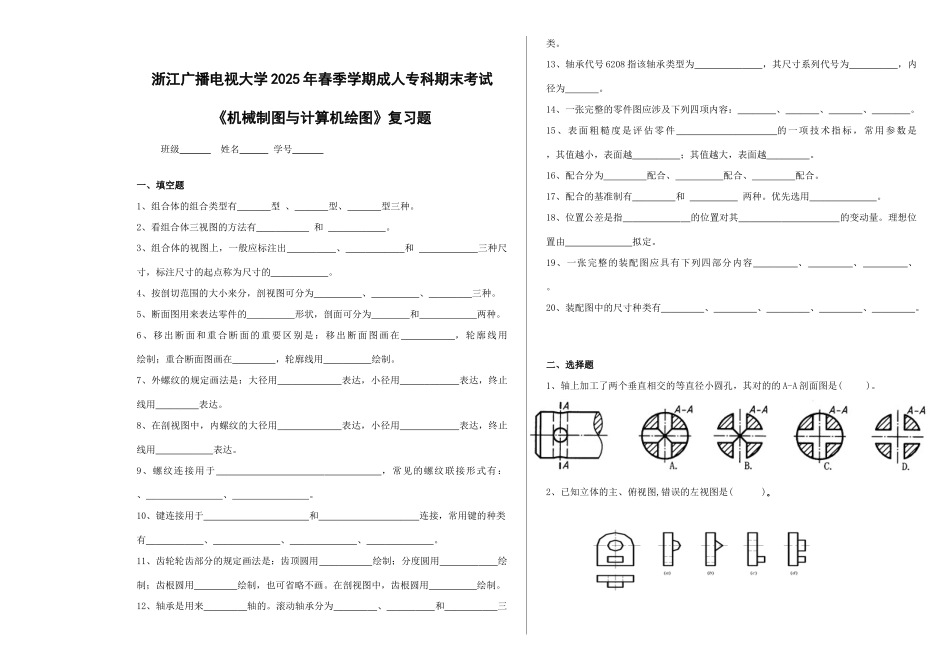

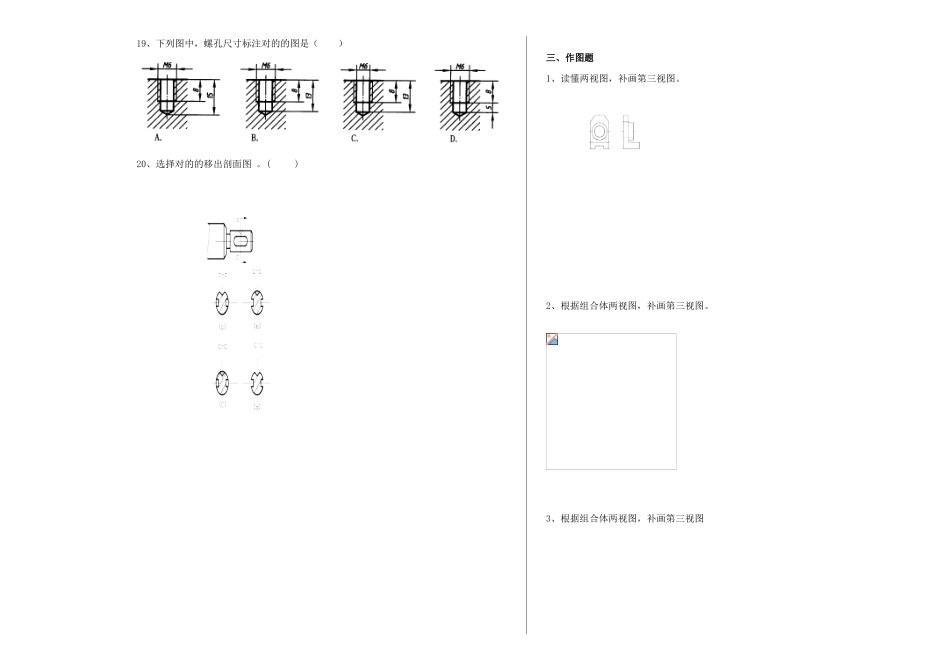

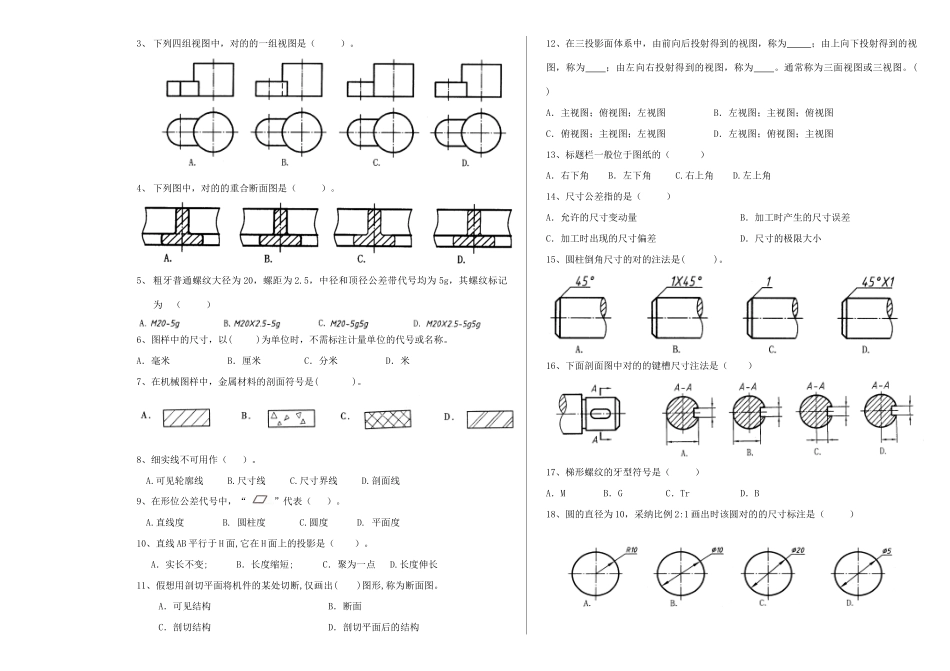

浙江广播电视大学 2025 年春季学期成人专科期末考试《机械制图与计算机绘图》复习题 班级 姓名 学号 一、填空题1、组合体的组合类型有 型 、 型、 型三种。 2、看组合体三视图的方法有 和 。3、组合体的视图上，一般应标注出 、 和 三种尺寸，标注尺寸的起点称为尺寸的 。4、按剖切范围的大小来分，剖视图可分为 、 、 三种。5、断面图用来表达零件的 形状，剖面可分为 和 两种。6、移出断面和重合断面的重要区别是：移出断面图画在 ，轮廓线用 绘制；重合断面图画在 ，轮廓线用 绘制。7、外螺纹的规定画法是：大径用 表达，小径用 表达，终止线用 表达。8、在剖视图中，内螺纹的大径用 表达，小径用 表达，终止线用 表达。9、螺纹连接用于 ，常见的螺纹联接形式有： 、 、 。10、键连接用于 和 连接，常用键的种类有 、 、 、 。11、齿轮轮齿部分的规定画法是：齿顶圆用 绘制；分度圆用 绘制；齿根圆用 绘制，也可省略不画。在剖视图中，齿根圆用 绘制。12、轴承是用来 轴的。滚动轴承分为 、 和 三类。 13、轴承代号 6208 指该轴承类型为 ，其尺寸系列代号为 ，内径为 。14、一张完整的零件图应涉及下列四项内容： 、 、 、 。15、表面粗糙度是评估零件 的一项技术指标，常用参数是 ，其值越小，表面越 ；其值越大，表面越 。16、配合分为 配合、 配合、 配合。17、配合的基准制有 和 两种。优先选用 。18、位置公差是指 的位置对其 的变动量。理想位置由 拟定。19、一张完整的装配图应具有下列四部分内容 、 、 、 。 20、装配图中的尺寸种类有 、 、 、 、 。 二、选择题1、轴上加工了两个垂直相交的等直径小圆孔，其对的的 A-A 剖面图是( )。2、已知立体的主、俯视图,错误的左视图是( )｡3、 下列四组视图中，对的的一组视图是（ ）。4、 下列图中，对的的重合断面图是（ ）。 5、 粗牙普通螺纹大径为 20，螺距为 2.5，中径和顶径公差带代号均为 5g，其螺纹标记为 （ ）6、图样中的尺寸，以( )为单位时，不需标注计量单位的代号或名称。A．毫米 B．厘米 C．分米 D．米7、在机械图样中，金属材料的剖面符号是( )。8、细实线不可用作（ ）。 A.可见轮廓线 B.尺寸线 C.尺寸界线 D.剖面线9、在形位公差代号中，“”代表（ ）。A.直线度 B. 圆柱度 C.圆度 D. 平面度10、直线 AB 平行于 H 面,它在 H 面上的投影是（ ...
