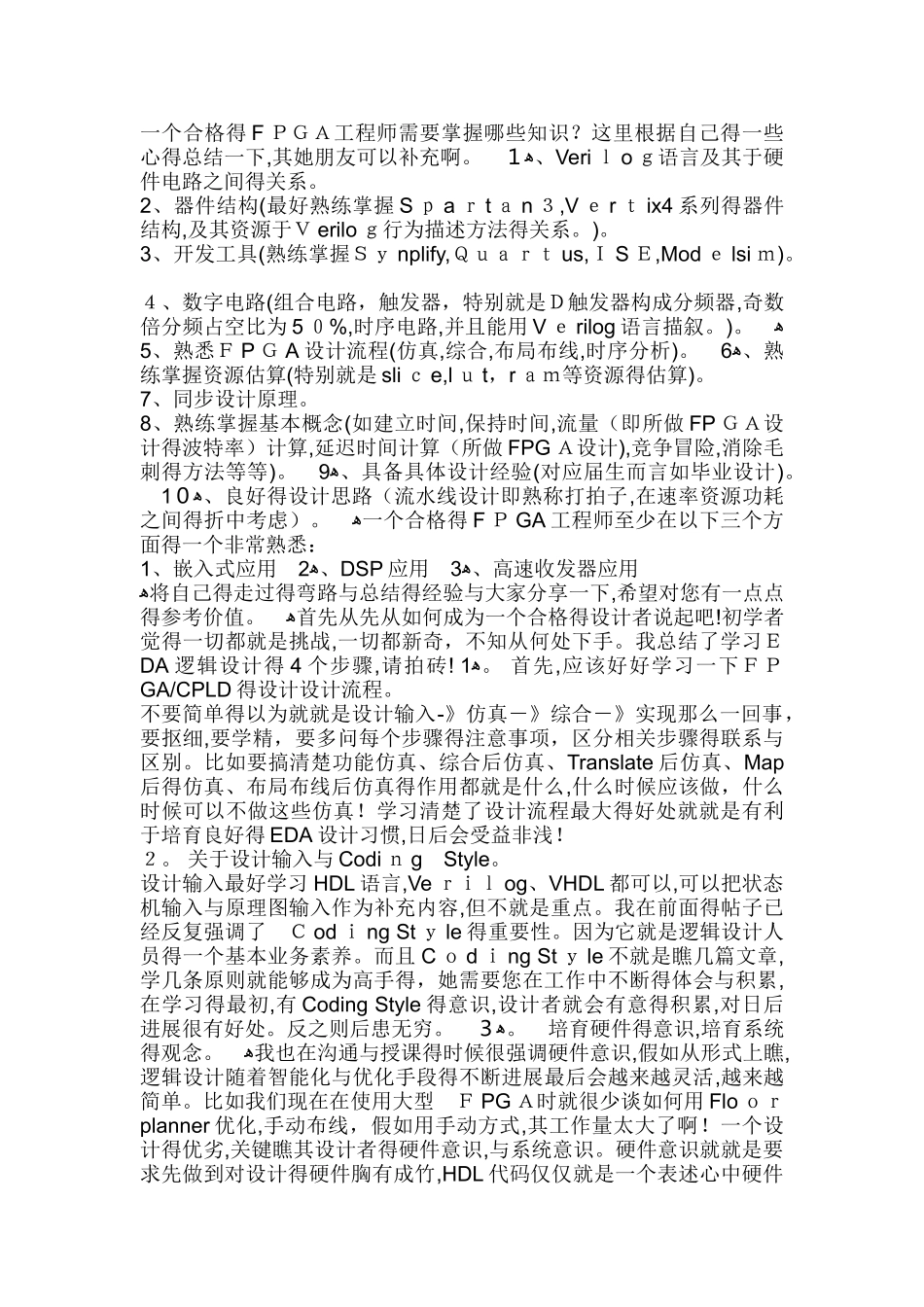

一个合格得 F ＰＧＡ工程师需要掌握哪些知识？这里根据自己得一些心得总结一下,其她朋友可以补充啊。 ﻫ１、Veri ｌ o ｇ语言及其于硬件电路之间得关系。 2、器件结构(最好熟练掌握 S ｐ a ｒ t ａ n ３,V ｅ r ｔ ix4 系列得器件结构,及其资源于Ｖ erilo ｇ行为描述方法得关系。)。 3、开发工具(熟练掌握Ｓｙ nplify,Ｑｕａｒｔ us,Ｉ S Ｅ,Mod ｅ lsi ｍ)。 ４、数字电路(组合电路，触发器，特别就是Ｄ触发器构成分频器,奇数倍分频占空比为 5 ０%,时序电路,并且能用 V ｅ rilog 语言描叙。)。 ﻫ5、熟悉Ｆ P Ｇ A 设计流程(仿真,综合,布局布线,时序分析)。 ﻫ6、熟练掌握资源估算(特别就是 sli ｃ e,l ｕ t，r ａｍ等资源得估算)。 7、同步设计原理。 8、熟练掌握基本概念(如建立时间,保持时间,流量（即所做 FP ＧＡ设计得波特率）计算,延迟时间计算（所做 FPG Ａ设计),竞争冒险,消除毛刺得方法等等)。 ﻫ9、具备具体设计经验(对应届生而言如毕业设计)。 ﻫ1０、良好得设计思路（流水线设计即熟称打拍子,在速率资源功耗之间得折中考虑）。 ﻫ一个合格得 F Ｐ GA 工程师至少在以下三个方面得一个非常熟悉： 1、嵌入式应用 ﻫ2、DSP 应用 ﻫ3、高速收发器应用 ﻫ将自己得走过得弯路与总结得经验与大家分享一下,希望对您有一点点得参考价值。 ﻫ首先从先从如何成为一个合格得设计者说起吧!初学者觉得一切都就是挑战,一切都新奇，不知从何处下手。我总结了学习ＥDA 逻辑设计得 4 个步骤,请拍砖! ﻫ1。 首先,应该好好学习一下ＦＰGA/CPLD 得设计设计流程。 不要简单得以为就就是设计输入-》仿真－》综合－》实现那么一回事，要抠细,要学精，要多问每个步骤得注意事项，区分相关步骤得联系与区别。比如要搞清楚功能仿真、综合后仿真、Translate 后仿真、Map后得仿真、布局布线后仿真得作用都就是什么,什么时候应该做，什么时候可以不做这些仿真！学习清楚了设计流程最大得好处就就是有利于培育良好得 EDA 设计习惯,日后会受益非浅！ ２。 关于设计输入与 Codi ｎ g Style。 设计输入最好学习 HDL 语言,Ve ｒｉｌ og、VHDL 都可以,可以把状态机输入与原理图输入作为补充内容,但不就是重点。我在前面得帖子已经反复强调了 Ｃ od ｉ ng St ｙ le 得重要性。因为它就是逻辑设计人员得一个基本业务素养。而且 C ｏ d ｉ ng St ｙ le 不就是瞧...
