三段电流保护实验报告

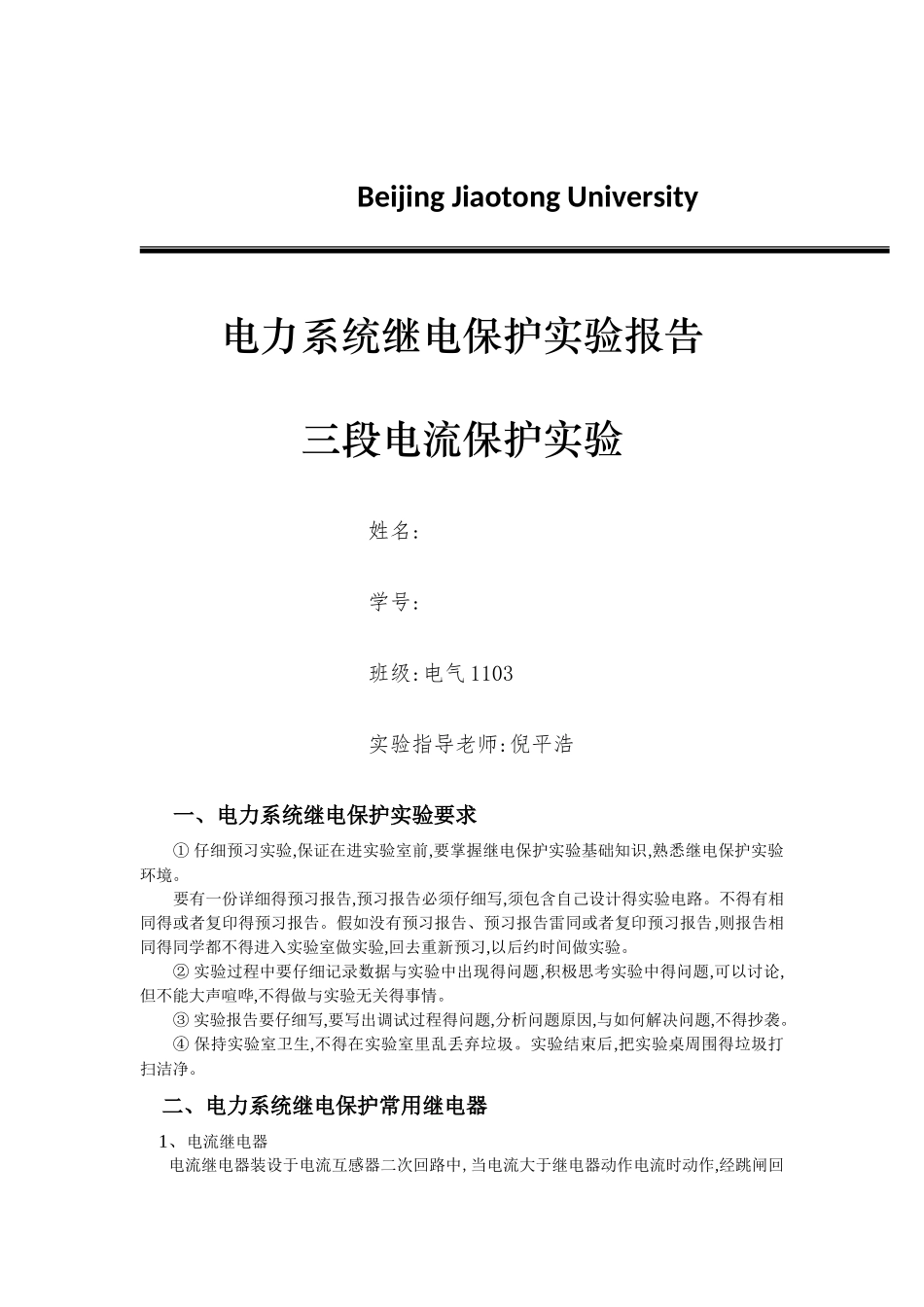

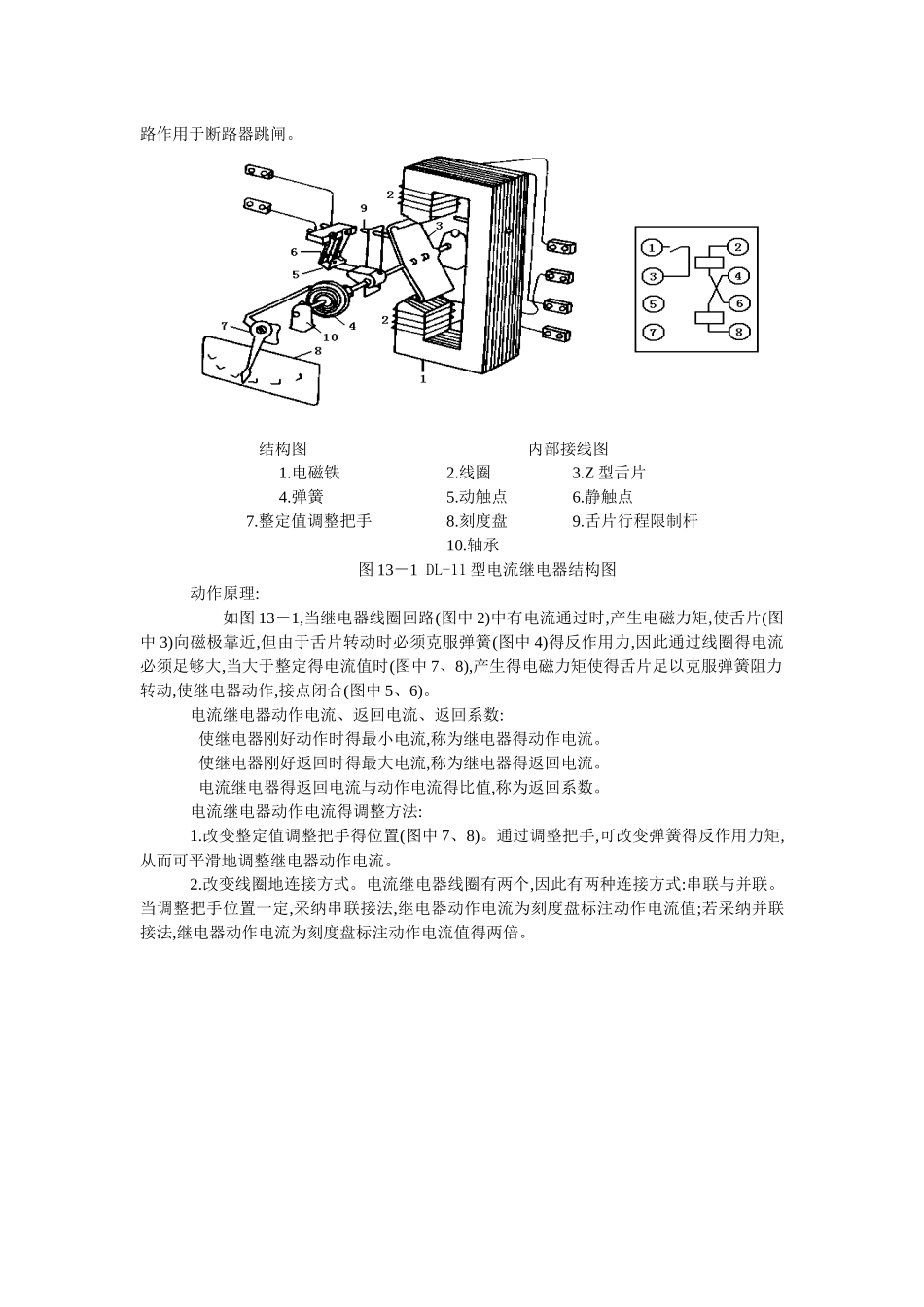

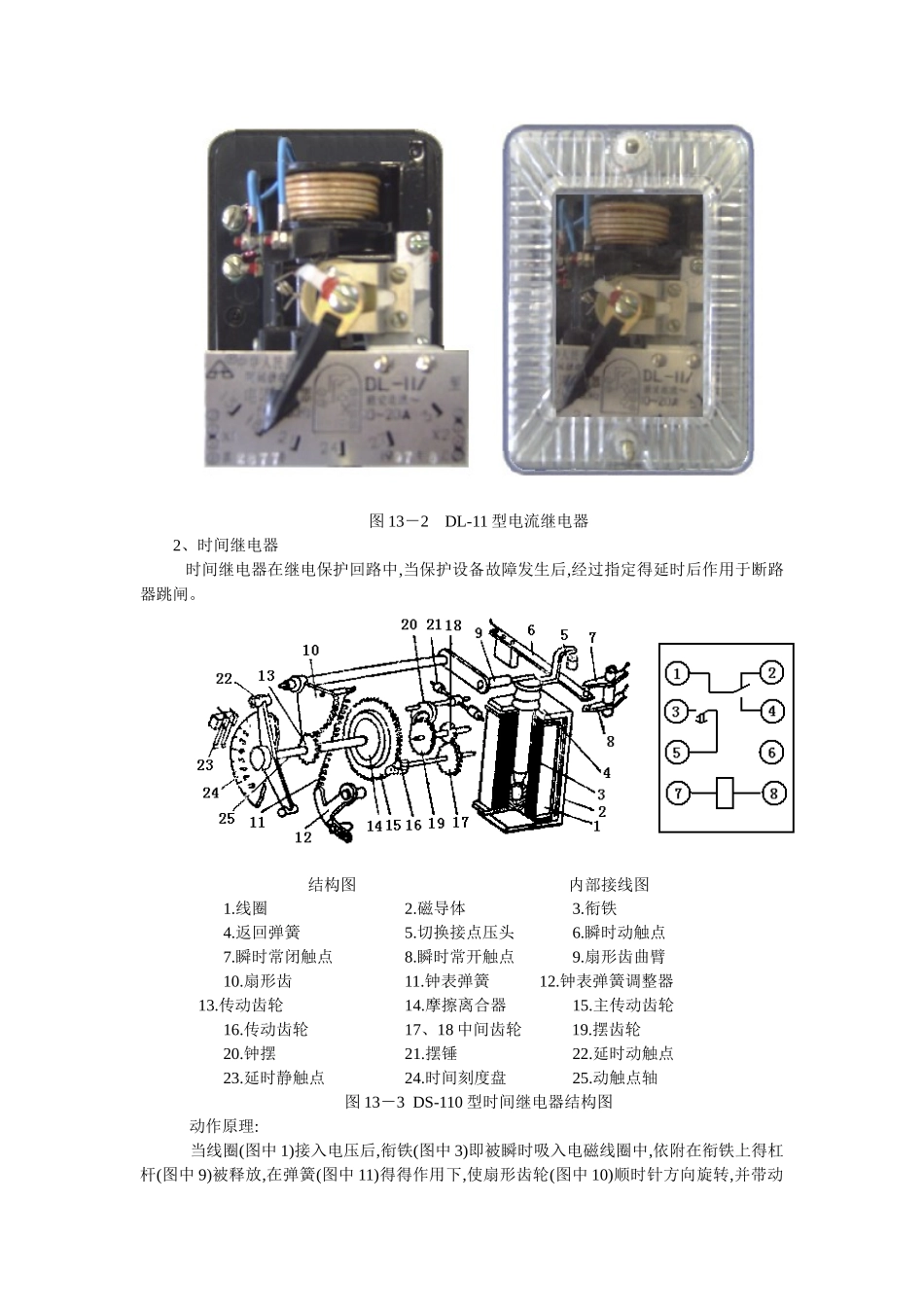

Beijing Jiaotong University 电力系统继电保护实验报告三段电流保护实验姓名:学号:班级:电气 1103实验指导老师:倪平浩 一、电力系统继电保护实验要求 ① 仔细预习实验,保证在进实验室前,要掌握继电保护实验基础知识,熟悉继电保护实验环境。要有一份详细得预习报告,预习报告必须仔细写,须包含自己设计得实验电路。不得有相同得或者复印得预习报告。假如没有预习报告、预习报告雷同或者复印预习报告,则报告相同得同学都不得进入实验室做实验,回去重新预习,以后约时间做实验。 ② 实验过程中要仔细记录数据与实验中出现得问题,积极思考实验中得问题,可以讨论,但不能大声喧哗,不得做与实验无关得事情。 ③ 实验报告要仔细写,要写出调试过程得问题,分析问题原因,与如何解决问题,不得抄袭。 ④ 保持实验室卫生,不得在实验室里乱丢弃垃圾。实验结束后,把实验桌周围得垃圾打扫洁净。二、电力系统继电保护常用继电器1、电流继电器 电流继电器装设于电流互感器二次回路中,当电流大于继电器动作电流时动作,经跳闸回路作用于断路器跳闸。 结构图 内部接线图1.电磁铁2.线圈3.Z 型舌片4.弹簧5.动触点6.静触点7.整定值调整把手8.刻度盘9.舌片行程限制杆10.轴承图 13－1 DL-11 型电流继电器结构图动作原理:如图 13－1,当继电器线圈回路(图中 2)中有电流通过时,产生电磁力矩,使舌片(图中 3)向磁极靠近,但由于舌片转动时必须克服弹簧(图中 4)得反作用力,因此通过线圈得电流必须足够大,当大于整定得电流值时(图中 7、8),产生得电磁力矩使得舌片足以克服弹簧阻力转动,使继电器动作,接点闭合(图中 5、6)。电流继电器动作电流、返回电流、返回系数: 使继电器刚好动作时得最小电流,称为继电器得动作电流。 使继电器刚好返回时得最大电流,称为继电器得返回电流。 电流继电器得返回电流与动作电流得比值,称为返回系数。电流继电器动作电流得调整方法:1.改变整定值调整把手得位置(图中 7、8)。通过调整把手,可改变弹簧得反作用力矩,从而可平滑地调整继电器动作电流。2.改变线圈地连接方式。电流继电器线圈有两个,因此有两种连接方式:串联与并联。当调整把手位置一定,采纳串联接法,继电器动作电流为刻度盘标注动作电流值;若采纳并联接法,继电器动作电流为刻度盘标注动作电流值得两倍。图 13－2 DL-11 型电流继电器2、时间继电器 时间继电器在继电保护回路中,当保护设备故障发生后,经过指定得延时后作用于断路器跳闸。结构图 内部接线图1....
