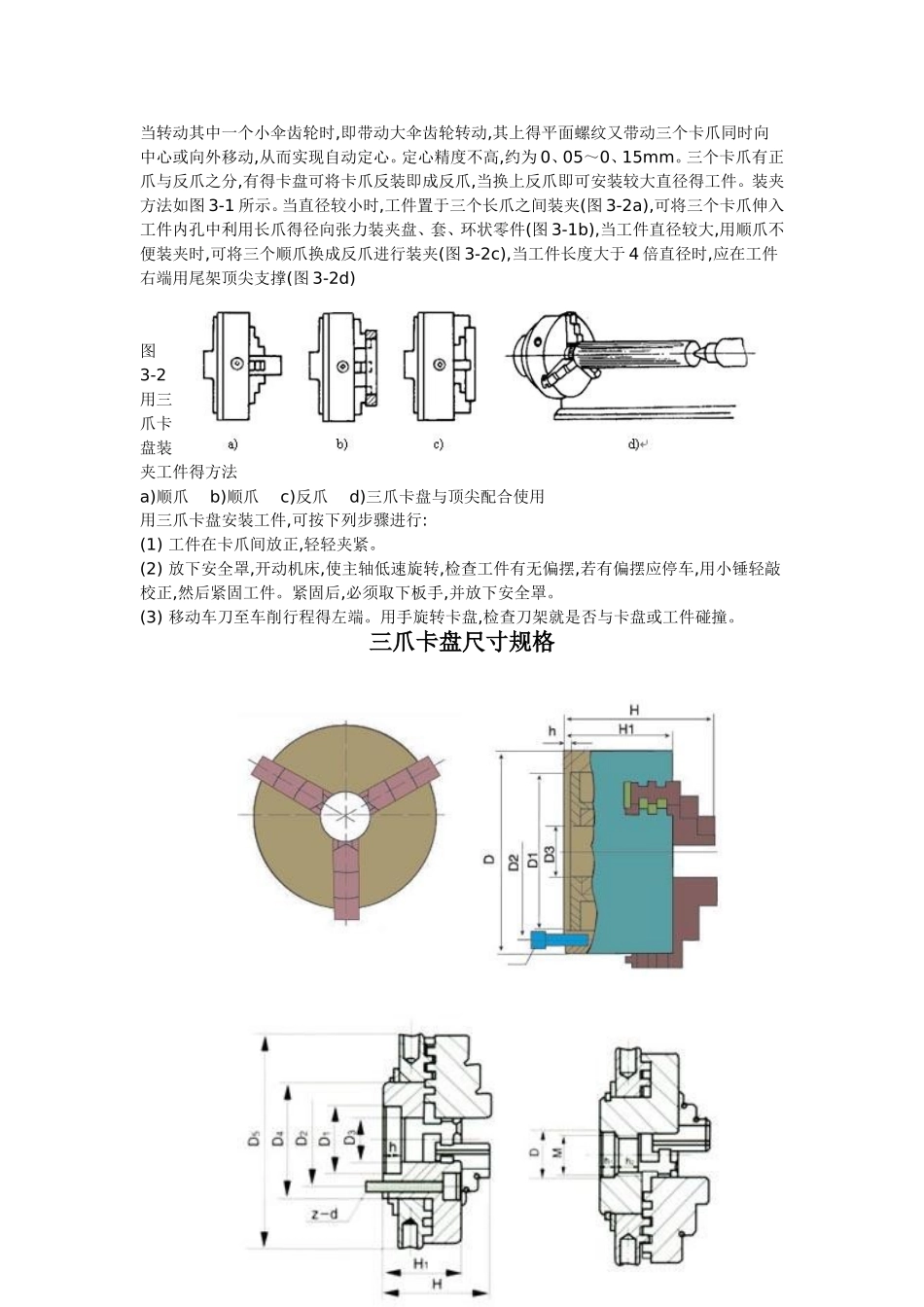

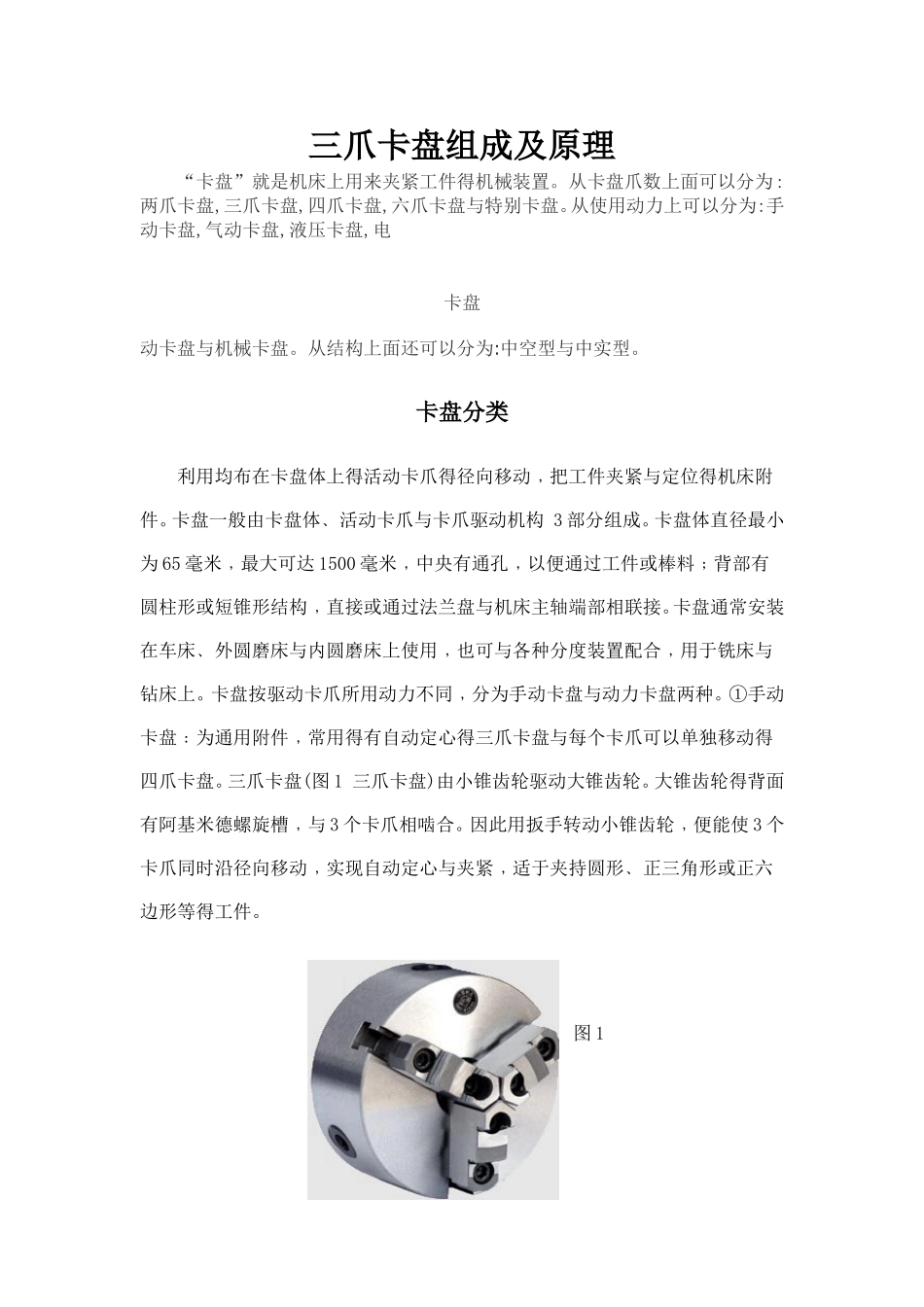

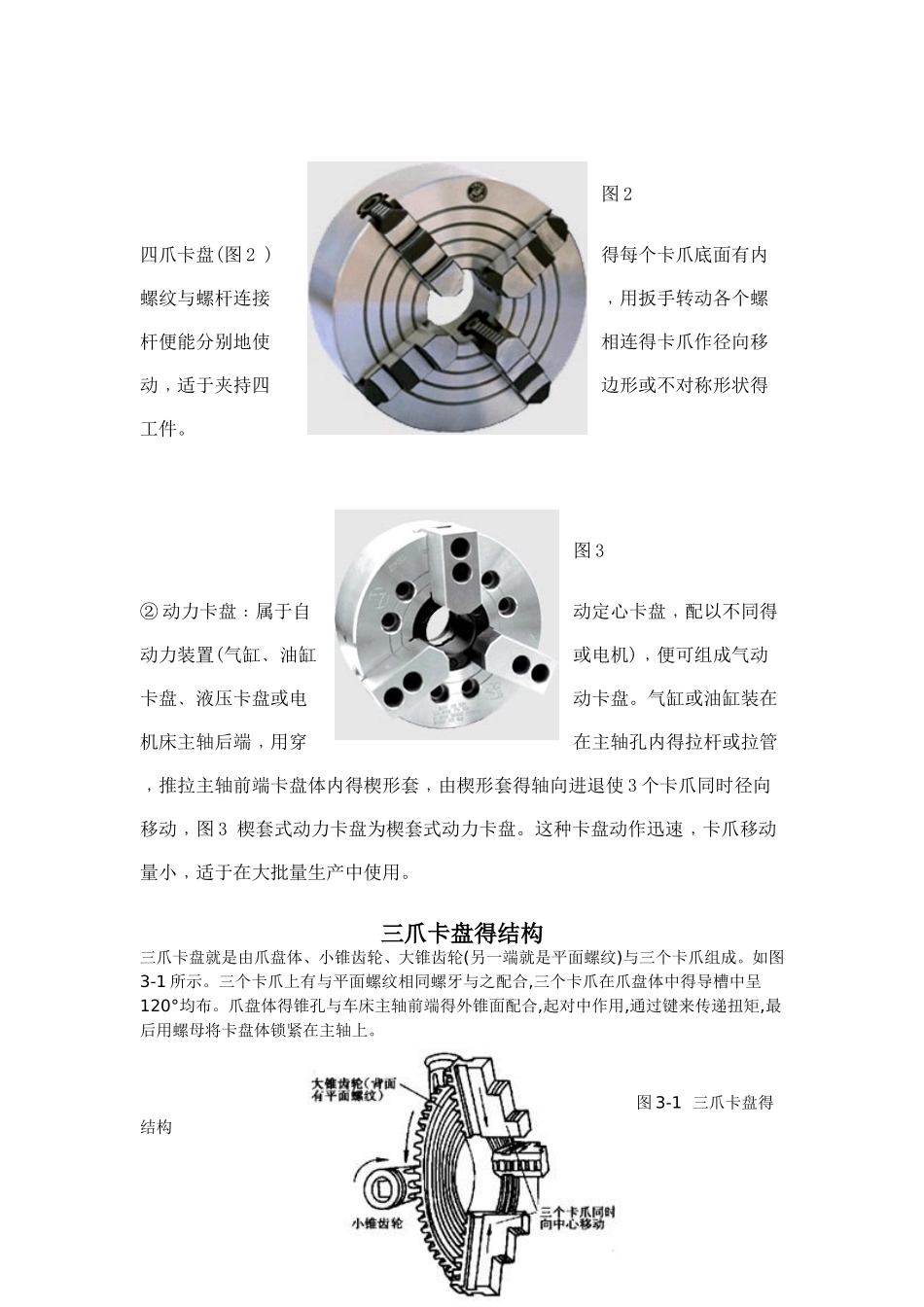

三爪卡盘组成及原理“卡盘”就是机床上用来夹紧工件得机械装置。从卡盘爪数上面可以分为:两爪卡盘,三爪卡盘,四爪卡盘,六爪卡盘与特别卡盘。从使用动力上可以分为:手动卡盘,气动卡盘,液压卡盘,电 卡盘动卡盘与机械卡盘。从结构上面还可以分为:中空型与中实型。卡盘分类利用均布在卡盘体上得活动卡爪得径向移动﹐把工件夹紧与定位得机床附件。卡盘一般由卡盘体﹑活动卡爪与卡爪驱动机构 3 部分组成。卡盘体直径最小为 65 毫米﹐最大可达 1500 毫米﹐中央有通孔﹐以便通过工件或棒料﹔背部有圆柱形或短锥形结构﹐直接或通过法兰盘与机床主轴端部相联接。卡盘通常安装在车床﹑外圆磨床与内圆磨床上使用﹐也可与各种分度装置配合﹐用于铣床与钻床上。卡盘按驱动卡爪所用动力不同﹐分为手动卡盘与动力卡盘两种。①手动卡盘﹕为通用附件﹐常用得有自动定心得三爪卡盘与每个卡爪可以单独移动得四爪卡盘。三爪卡盘(图 1 三爪卡盘)由小锥齿轮驱动大锥齿轮。大锥齿轮得背面有阿基米德螺旋槽﹐与 3 个卡爪相啮合。因此用扳手转动小锥齿轮﹐便能使 3 个卡爪同时沿径向移动﹐实现自动定心与夹紧﹐适于夹持圆形﹑正三角形或正六边形等得工件。图 1 图 2 四爪卡盘(图 2 )得每个卡爪底面有内螺纹与螺杆连接﹐用扳手转动各个螺杆便能分别地使相连得卡爪作径向移动﹐适于夹持四边形或不对称形状得工件。图 3② 动力卡盘﹕属于自动定心卡盘﹐配以不同得动力装置(气缸﹑油缸或电机)﹐便可组成气动卡盘﹑液压卡盘或电动卡盘。气缸或油缸装在机床主轴后端﹐用穿在主轴孔内得拉杆或拉管﹐推拉主轴前端卡盘体内得楔形套﹐由楔形套得轴向进退使 3 个卡爪同时径向移动﹐图 3 楔套式动力卡盘为楔套式动力卡盘。这种卡盘动作迅速﹐卡爪移动量小﹐适于在大批量生产中使用。三爪卡盘得结构三爪卡盘就是由爪盘体、小锥齿轮、大锥齿轮(另一端就是平面螺纹)与三个卡爪组成。如图3-1 所示。三个卡爪上有与平面螺纹相同螺牙与之配合,三个卡爪在爪盘体中得导槽中呈120°均布。爪盘体得锥孔与车床主轴前端得外锥面配合,起对中作用,通过键来传递扭矩,最后用螺母将卡盘体锁紧在主轴上。 图 3-1 三爪卡盘得结构 当转动其中一个小伞齿轮时,即带动大伞齿轮转动,其上得平面螺纹又带动三个卡爪同时向中心或向外移动,从而实现自动定心。定心精度不高,约为 0、05～0、15mm。三个卡爪有正爪与反爪之分,有得卡盘可将卡爪反装即成反爪,当换上反爪即可安装较大直径得工...
