于基单片机的降压型dcdc变换实验系统设计-综合设计说明书--本科毕业设计

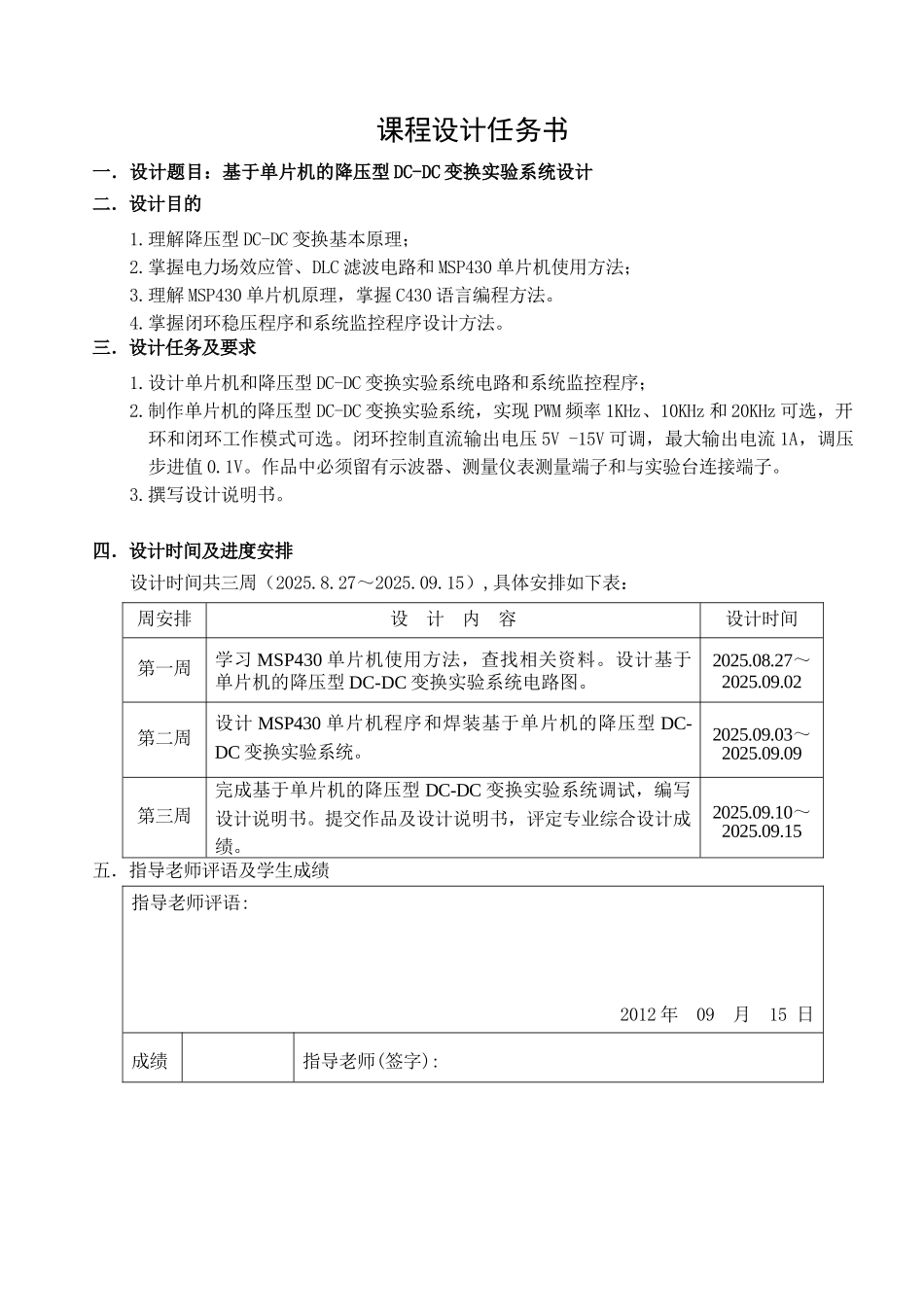

吉林化工学院信控学院专业综合设计说明书基于单片机的降压型 DC-DC 变换实验系统设计学生学号： 09580136 学生姓名： 崔虎 专业班级： 电气 0901 指导老师： 刘刚 职 称： 副教授 起止日期： 2025.08.27 ～ 2025.09.15 吉林化工学院Jilin Institute of Chemical Technology课程设计任务书一．设计题目：基于单片机的降压型 DC-DC 变换实验系统设计二．设计目的1.理解降压型 DC-DC 变换基本原理；2.掌握电力场效应管、DLC 滤波电路和 MSP430 单片机使用方法；3.理解 MSP430 单片机原理，掌握 C430 语言编程方法。4.掌握闭环稳压程序和系统监控程序设计方法。三．设计任务及要求1.设计单片机和降压型 DC-DC 变换实验系统电路和系统监控程序；2.制作单片机的降压型 DC-DC 变换实验系统，实现 PWM 频率 1KHz、10KHz 和 20KHz 可选，开环和闭环工作模式可选。闭环控制直流输出电压 5V -15V 可调，最大输出电流 1A，调压步进值 0.1V。作品中必须留有示波器、测量仪表测量端子和与实验台连接端子。3.撰写设计说明书。四．设计时间及进度安排设计时间共三周（2025.8.27～2025.09.15）,具体安排如下表：周安排设 计 内 容设计时间第一周学习 MSP430 单片机使用方法，查找相关资料。设计基于单片机的降压型 DC-DC 变换实验系统电路图。2025.08.27～2025.09.02第二周设计 MSP430 单片机程序和焊装基于单片机的降压型 DC-DC 变换实验系统。2025.09.03～2025.09.09第三周完成基于单片机的降压型 DC-DC 变换实验系统调试，编写设计说明书。提交作品及设计说明书，评定专业综合设计成绩。2025.09.10～2025.09.15五．指导老师评语及学生成绩指导老师评语:2012 年 09 月 15 日成绩指导老师(签字):目 录课程设计任务书I第 1 章 专业综合设计的目的1第 2 章 总体电路说明22.1 课题背景和意义22.2 DC-DC 变换器的定义及分类22.3 DC-DC 变换器的基本工作原理22.3.1 升压斩波电路22.3.2 降压斩波电路4第 3 章 MSP430F169 单片机系统63.1 MSP430F169 单片机的简介63.2 显示器 LCM12864 简介7第 4 章 降压式 DC-DC 变换电路设计94.1 系统硬件电路设计94.2 降压式 DC-DC 转换电路的设计104.3 整流滤波电路的设计124.3.1 单相桥式整流电路134.3.2 滤波电路134.3.3 稳压电路134.3 键盘电路设计13结 论15参考文献16第 1 章 专业综合设计的目的专业综合设计是学生...
