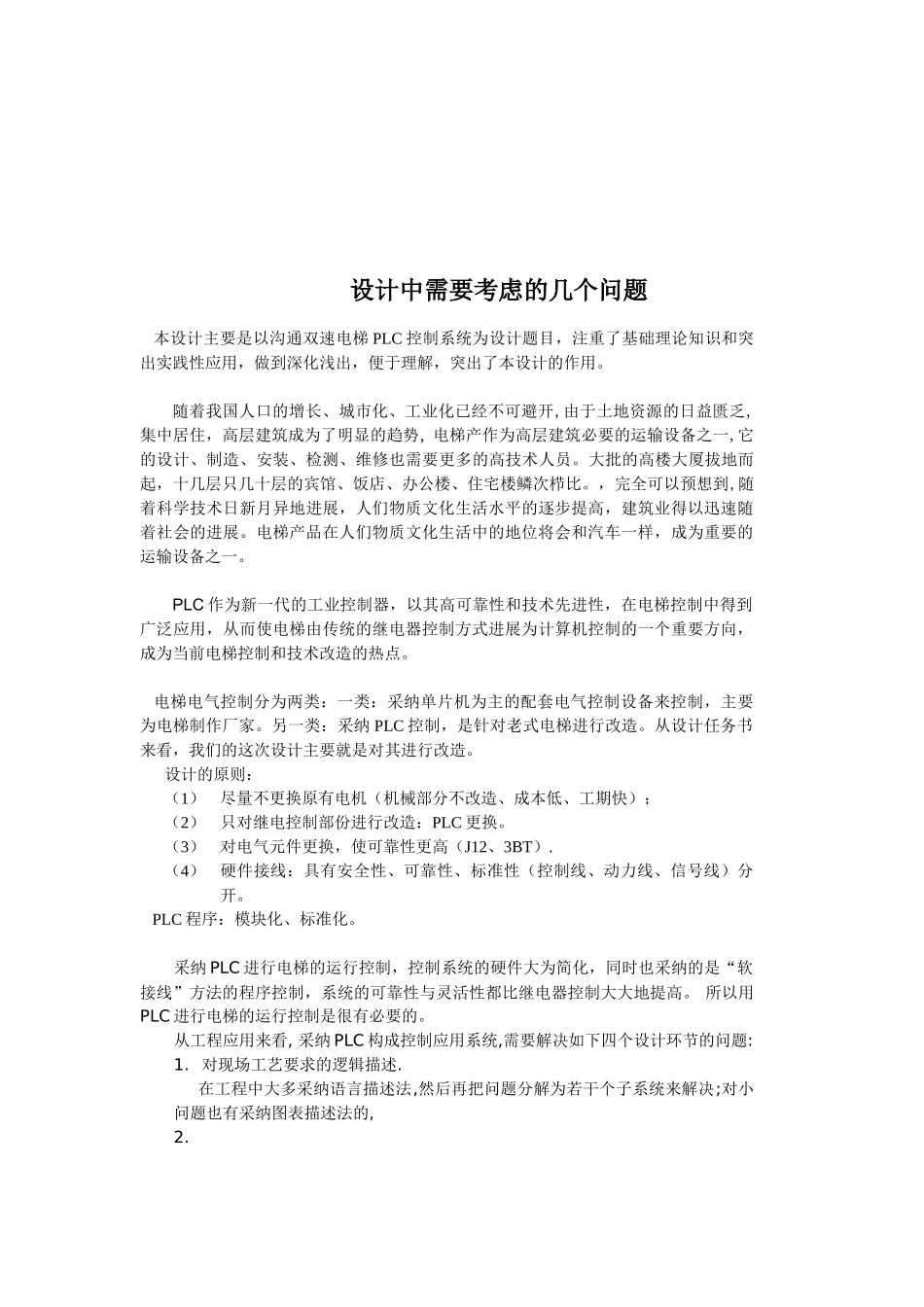

设计中需要考虑的几个问题 本设计主要是以沟通双速电梯 PLC 控制系统为设计题目，注重了基础理论知识和突出实践性应用，做到深化浅出，便于理解，突出了本设计的作用。随着我国人口的增长、城市化、工业化已经不可避开,由于土地资源的日益匮乏,集中居住，高层建筑成为了明显的趋势, 电梯产作为高层建筑必要的运输设备之一,它的设计、制造、安装、检测、维修也需要更多的高技术人员。大批的高楼大厦拔地而起，十几层只几十层的宾馆、饭店、办公楼、住宅楼鳞次栉比。，完全可以预想到,随着科学技术日新月异地进展，人们物质文化生活水平的逐步提高，建筑业得以迅速随着社会的进展。电梯产品在人们物质文化生活中的地位将会和汽车一样，成为重要的运输设备之一。PLC 作为新一代的工业控制器，以其高可靠性和技术先进性，在电梯控制中得到广泛应用，从而使电梯由传统的继电器控制方式进展为计算机控制的一个重要方向，成为当前电梯控制和技术改造的热点。 电梯电气控制分为两类：一类：采纳单片机为主的配套电气控制设备来控制，主要为电梯制作厂家。另一类：采纳 PLC 控制，是针对老式电梯进行改造。从设计任务书来看，我们的这次设计主要就是对其进行改造。设计的原则：（1）尽量不更换原有电机（机械部分不改造、成本低、工期快）；（2）只对继电控制部份进行改造：PLC 更换。（3）对电气元件更换，使可靠性更高（J12、3BT）.（4）硬件接线：具有安全性、可靠性、标准性（控制线、动力线、信号线）分开。 PLC 程序：模块化、标准化。采纳 PLC 进行电梯的运行控制，控制系统的硬件大为简化，同时也采纳的是“软接线”方法的程序控制，系统的可靠性与灵活性都比继电器控制大大地提高。 所以用PLC 进行电梯的运行控制是很有必要的。从工程应用来看, 采纳 PLC 构成控制应用系统,需要解决如下四个设计环节的问题:1. 对现场工艺要求的逻辑描述.在工程中大多采纳语言描述法,然后再把问题分解为若干个子系统来解决;对小问题也有采纳图表描述法的,2.本设计采纳了参考文献内的有关内容，查阅相关资料，经过了设计处理，由于设计者水平和设计时间不够，有不足之处，疏漏和错误在所难免，敬请批判指正。2025 年 9 月第一部分 本设计的总体概述一.电梯基本结构示意图： 1-主传动电动机；2-曳引机；3-制动器；4-牵引钢丝绳；5-轿厢；6-对重装置；7-导向轮；8-导轨；9-缓冲器；10-限速器（包括转紧绳轮、安全绳轮）；11-极限开关（包括转紧...
