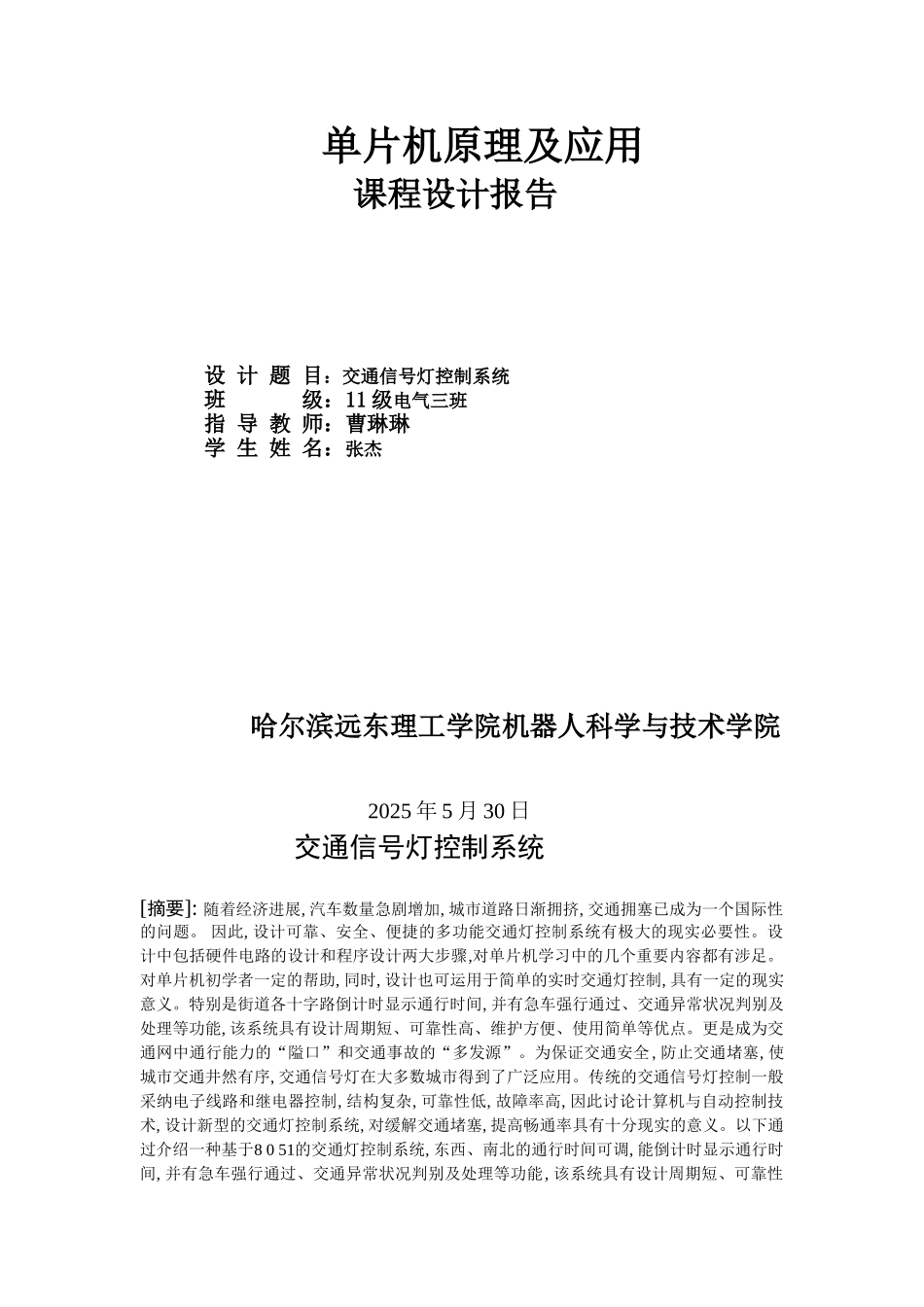

单片机原理及应用 课程设计报告设 计 题 目：交通信号灯控制系统 班 级：11 级电气三班指 导 教 师：曹琳琳学 生 姓 名：张杰哈尔滨远东理工学院机器人科学与技术学院2025 年 5 月 30 日交通信号灯控制系统[摘要]: 随着经济进展, 汽车数量急剧增加, 城市道路日渐拥挤, 交通拥塞已成为一个国际性的问题
因此, 设计可靠、安全、便捷的多功能交通灯控制系统有极大的现实必要性
设计中包括硬件电路的设计和程序设计两大步骤,对单片机学习中的几个重要内容都有涉足
对单片机初学者一定的帮助, 同时, 设计也可运用于简单的实时交通灯控制, 具有一定的现实意义
特别是街道各十字路倒计时显示通行时间, 并有急车强行通过、交通异常状况判别及处理等功能, 该系统具有设计周期短、可靠性高、维护方便、使用简单等优点
更是成为交通网中通行能力的“隘口”和交通事故的“多发源”
为保证交通安全, 防止交通堵塞, 使城市交通井然有序, 交通信号灯在大多数城市得到了广泛应用
传统的交通信号灯控制一般采纳电子线路和继电器控制, 结构复杂, 可靠性低, 故障率高, 因此讨论计算机与自动控制技术, 设计新型的交通灯控制系统, 对缓解交通堵塞, 提高畅通率具有十分现实的意义
以下通过介绍一种基于8 0 51的交通灯控制系统, 东西、南北的通行时间可调, 能倒计时显示通行时间, 并有急车强行通过、交通异常状况判别及处理等功能, 该系统具有设计周期短、可靠性高、维护方便、使用简单等优点
[关键词]: 交通灯; 单片机; 自动控制; 程序设计；倒计时; 急车强通控制; 异常状况判别及处理

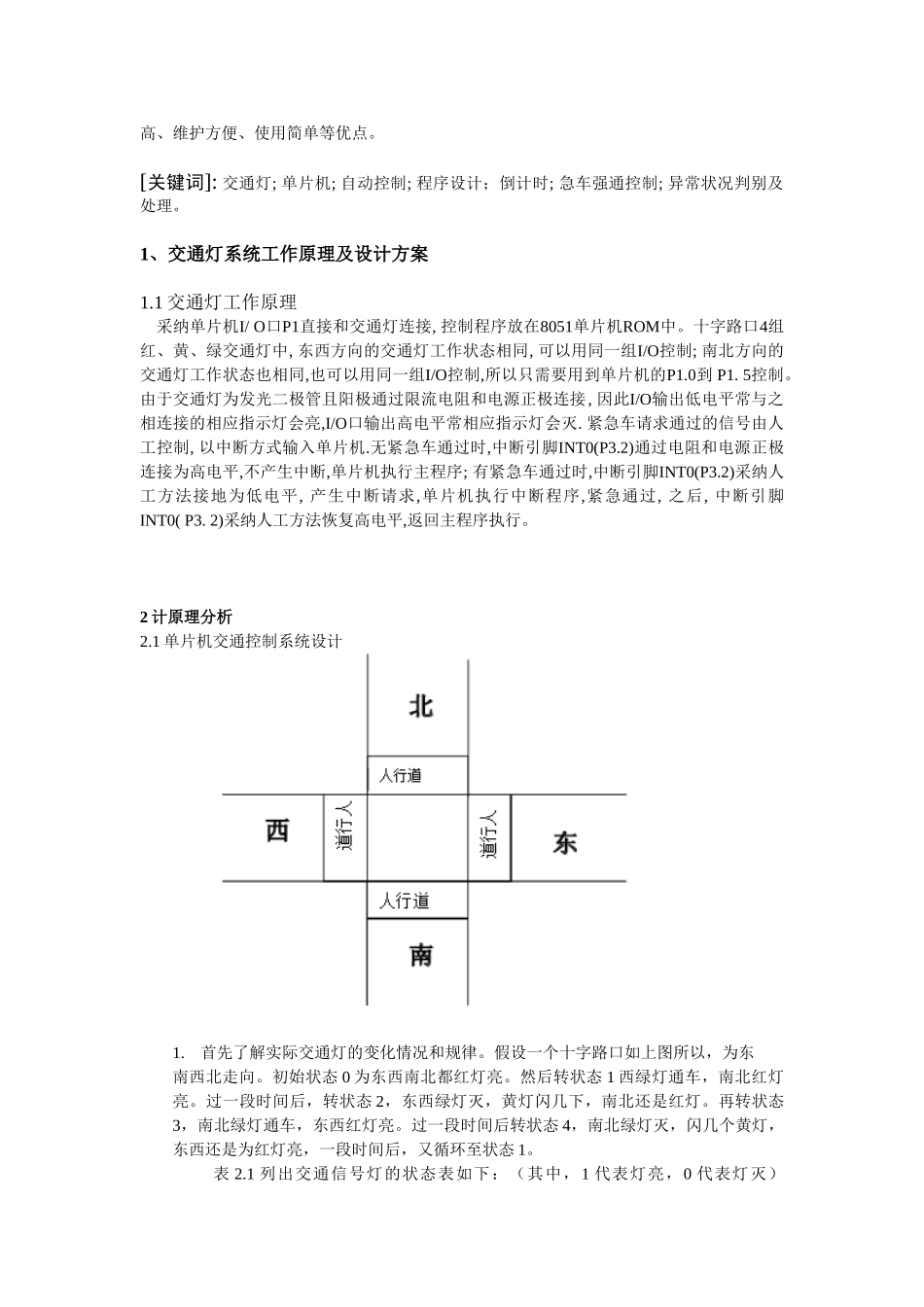

1、交通灯系统工作原理及设计方案1
1 交通灯工作原理 采纳单片机I/ O口P1直接和交通灯连接, 控制程序放在8051单片机ROM中
十字路口4组红、黄、绿交通灯中, 东西方向的交通灯工作状态相同, 可以用同一组I/O控制
