人工挖孔桩桩身混凝土浇筑方案

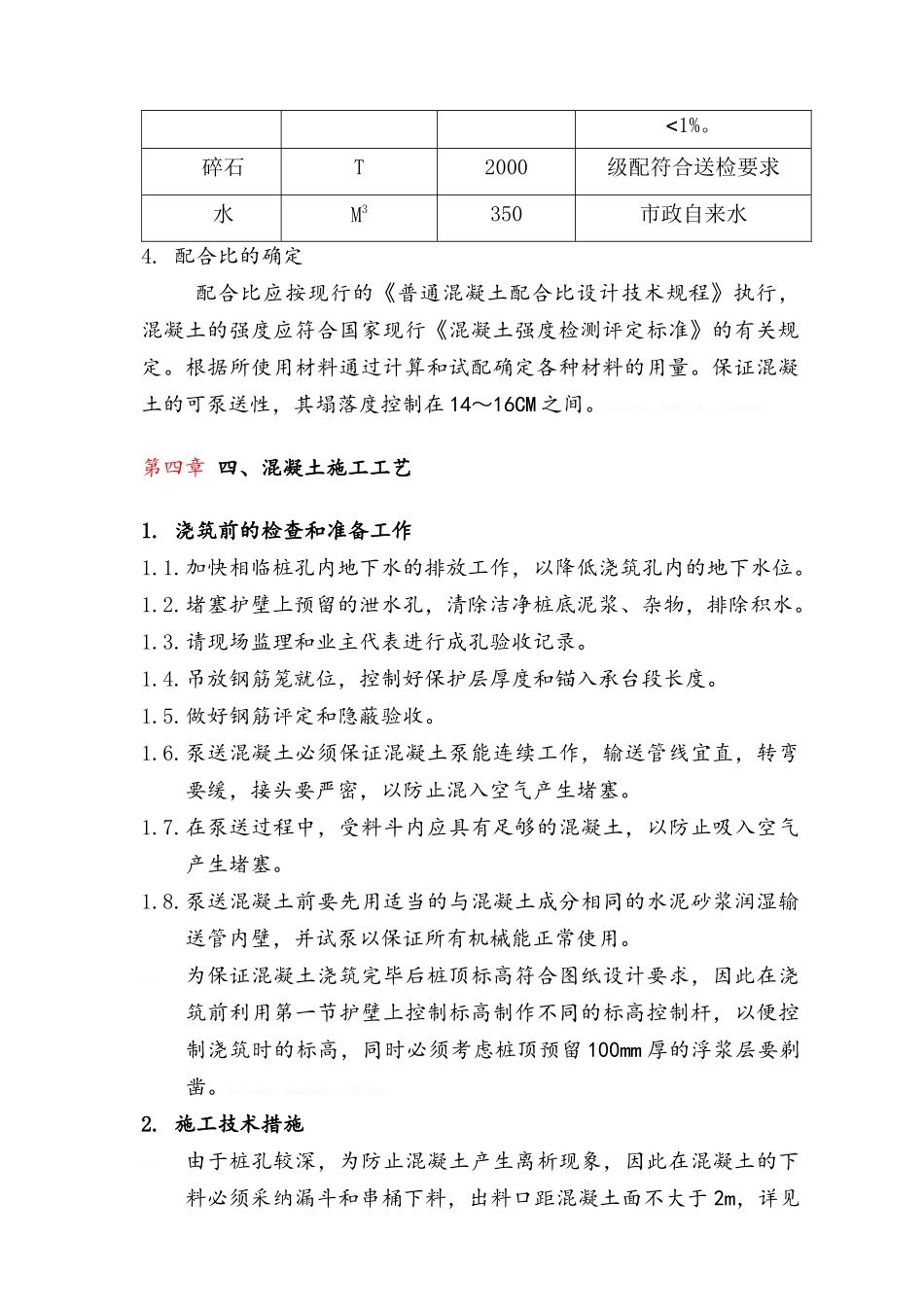

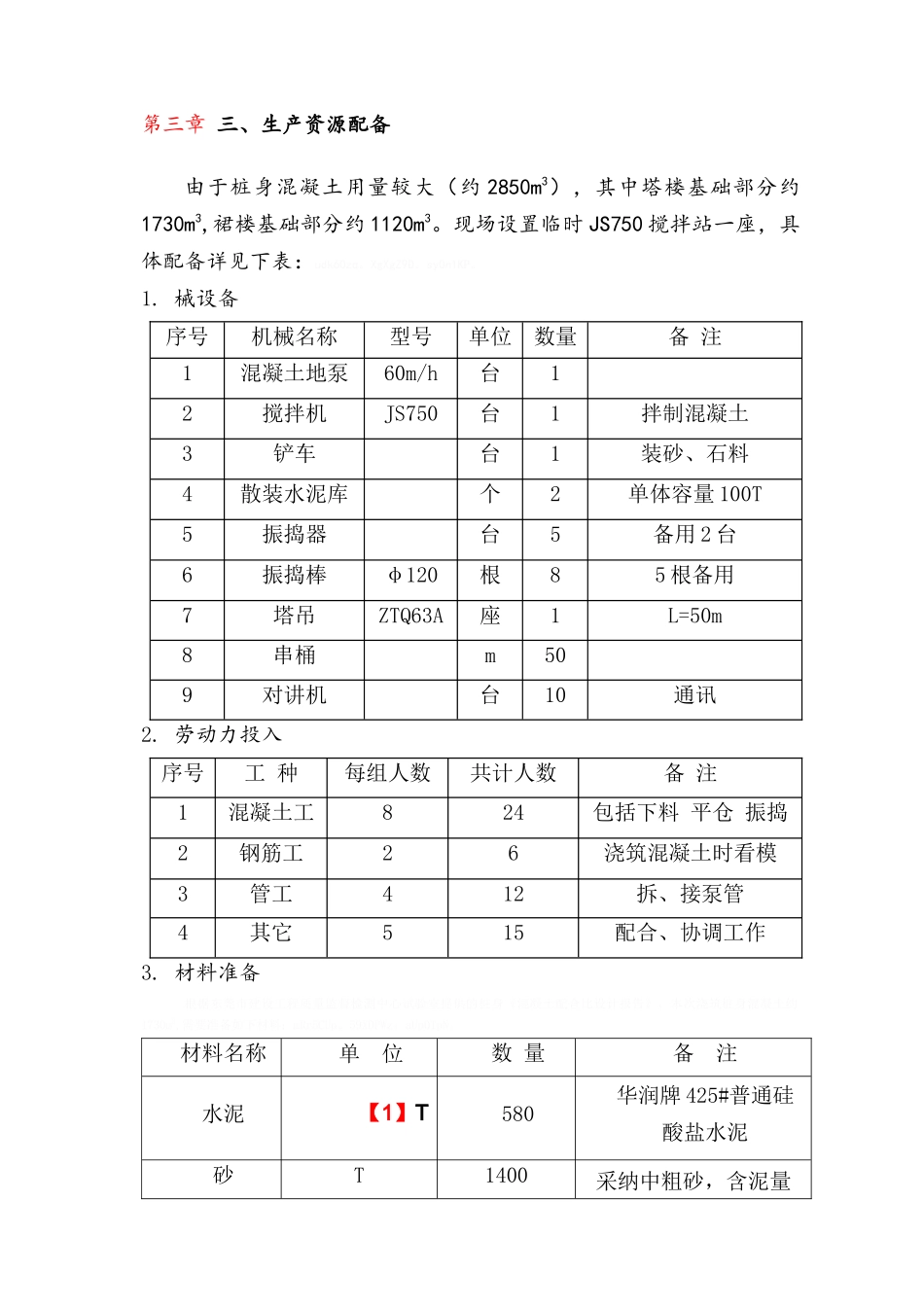

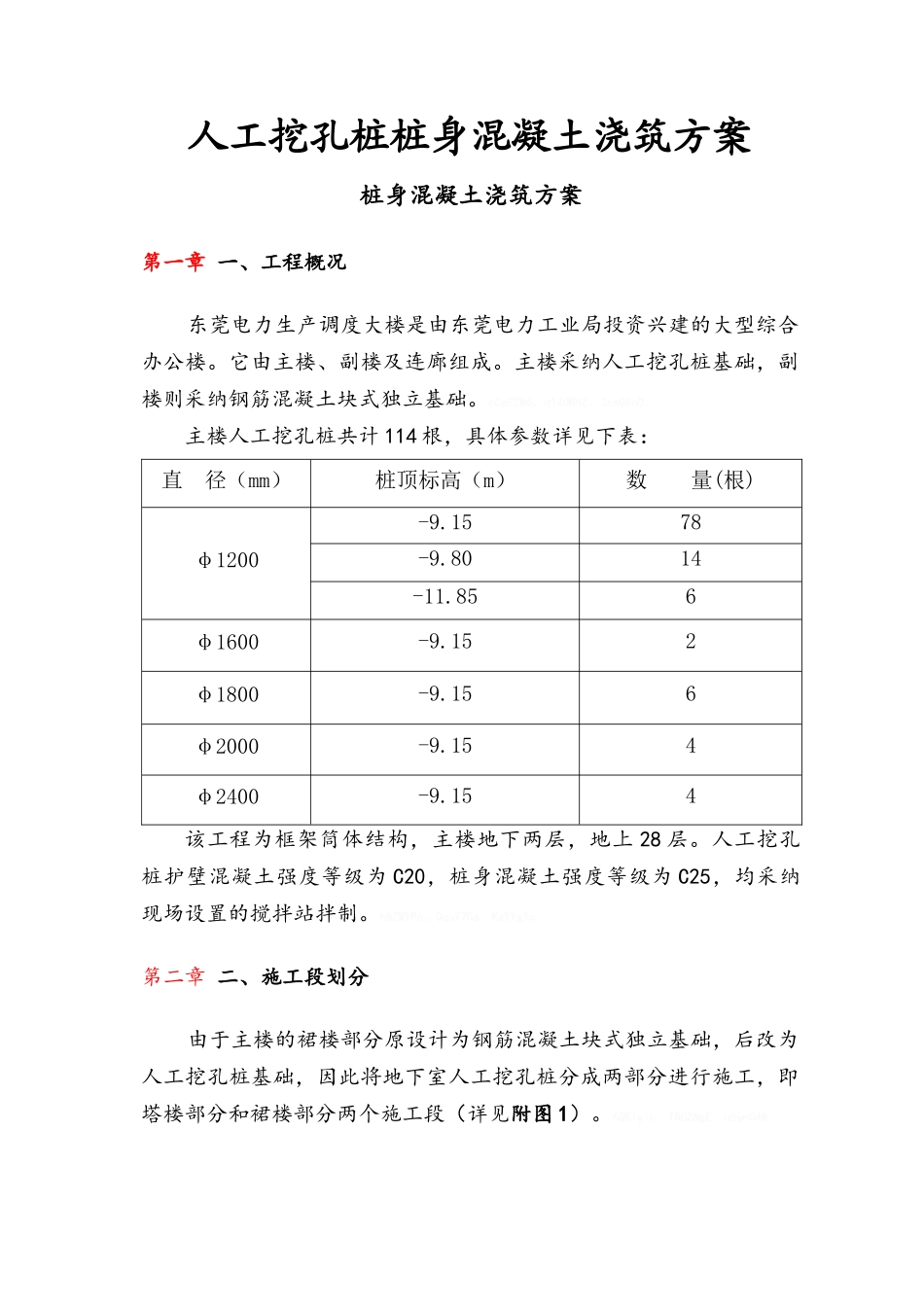

人工挖孔桩桩身混凝土浇筑方案桩身混凝土浇筑方案第一章 一、工程概况 东莞电力生产调度大楼是由东莞电力工业局投资兴建的大型综合办公楼。它由主楼、副楼及连廊组成。主楼采纳人工挖孔桩基础，副楼则采纳钢筋混凝土块式独立基础。cCePZM6。d14ONHZ。3eAO8nO。主楼人工挖孔桩共计 114 根，具体参数详见下表：直 径（mm）桩顶标高（m）数 量(根)φ1200-9.1578-9.8014-11.856φ1600-9.152φ1800-9.156φ2000-9.154φ2400-9.154该工程为框架筒体结构，主楼地下两层，地上 28 层。人工挖孔桩护壁混凝土强度等级为 C20，桩身混凝土强度等级为 C25，均采纳现场设置的搅拌站拌制。hBZWYPq。QquT7Ga。KxYYgXc。第二章 二、施工段划分 由于主楼的裙楼部分原设计为钢筋混凝土块式独立基础，后改为人工挖孔桩基础，因此将地下室人工挖孔桩分成两部分进行施工，即塔楼部分和裙楼部分两个施工段（详见附图 1）。6QKly1u。TGGZNgE。u6ym04W。第三章 三、生产资源配备由于桩身混凝土用量较大（约 2850m3），其中塔楼基础部分约1730m3,裙楼基础部分约 1120m3。现场设置临时 JS750 搅拌站一座，具体配备详见下表：udk60zq。XgXgZ9D。sy0n1KP。1. 械设备序号机械名称型号单位数量备 注1混凝土地泵60m/h台12搅拌机JS750台1拌制混凝土3铲车台1装砂、石料4散装水泥库个2单体容量 100T5振捣器台5备用 2 台6振捣棒φ120根85 根备用7塔吊ZTQ63A座1L=50m8串桶m509对讲机台10通讯2. 劳动力投入序号工 种每组人数共计人数备 注1混凝土工824包括下料 平仓 振捣2钢筋工26浇筑混凝土时看模3管工412拆、接泵管4其它515配合、协调工作3. 材料准备根据东莞市建设工程质量监督检测中心试验室提供的桩身《混凝土配合比设计报告》，本次浇筑桩身混凝土约1730m3,需要准备如下材料：mRr5CUp。59XDPWz。aUp0TpN。材料名称单 位数 量备 注水泥【1】T580华润牌 425#普通硅酸盐水泥砂T1400采纳中粗砂，含泥量1%。碎石T2000级配符合送检要求水M3350市政自来水4. 配合比的确定配合比应按现行的《普通混凝土配合比设计技术规程》执行，混凝土的强度应符合国家现行《混凝土强度检测评定标准》的有关规定。根据所使用材料通过计算和试配确定各种材料的用量。保证混凝土的可泵送性，其塌落度控制在 14～16CM 之间。uma5prk。UMKdlUK。siASBnm。第四章 四、混凝土施工工艺1. 浇筑前的检查和准备工作1.1.加快相临桩孔内地下水的排放工作，以降低浇筑孔内的地...
