人教版九年级物理全册：16.2“串、并联电路中的电压规律”综合检测练习题（无答案）

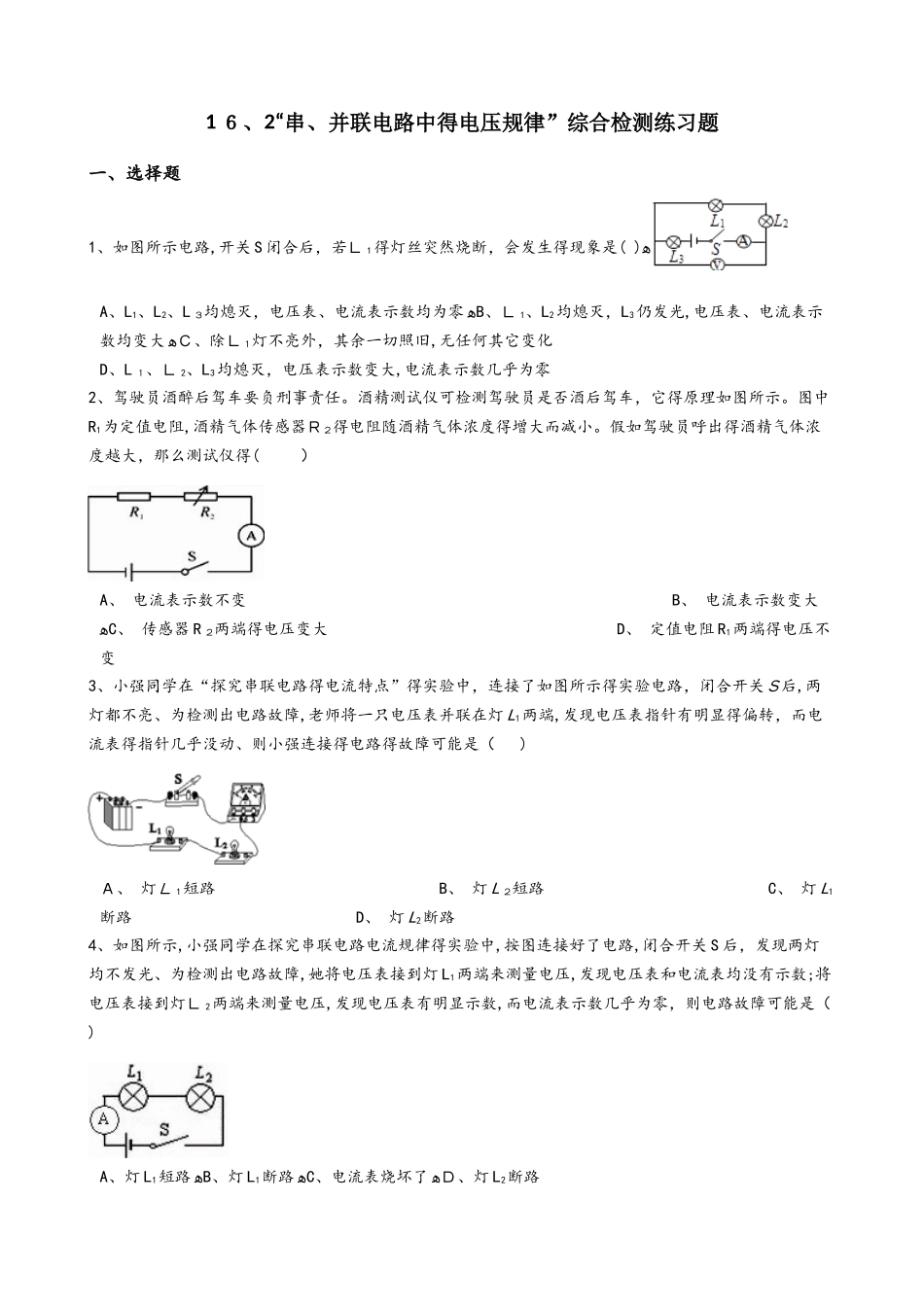

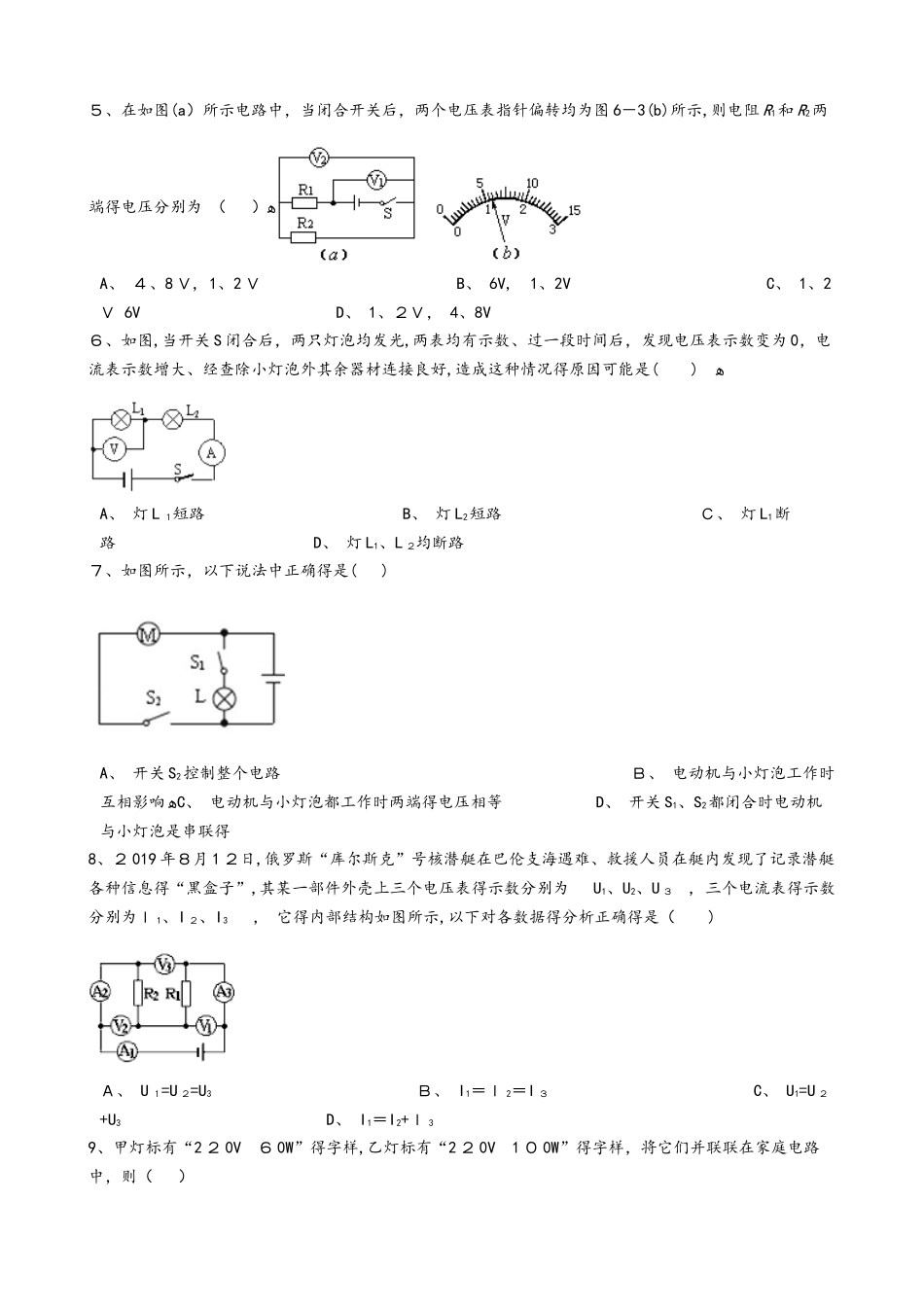

1 ６、2“串、并联电路中得电压规律”综合检测练习题一、选择题1、如图所示电路,开关 S 闭合后，若Ｌ 1得灯丝突然烧断，会发生得现象是( )ﻫA、L1、L2、L ３均熄灭，电压表、电流表示数均为零ﻫB、Ｌ 1、L2均熄灭，L3仍发光,电压表、电流表示数均变大ﻫＣ、除Ｌ１灯不亮外，其余一切照旧,无任何其它变化D、L １、Ｌ 2、L3均熄灭，电压表示数变大,电流表示数几乎为零2、驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，它得原理如图所示。图中R1为定值电阻,酒精气体传感器Ｒ２得电阻随酒精气体浓度得增大而减小。假如驾驶员呼出得酒精气体浓度越大，那么测试仪得( ）A、 电流表示数不变 B、 电流表示数变大ﻫC、 传感器 R ２两端得电压变大 D、 定值电阻 R1两端得电压不变3、小强同学在“探究串联电路得电流特点”得实验中，连接了如图所示得实验电路，闭合开关Ｓ后,两灯都不亮、为检测出电路故障,老师将一只电压表并联在灯 L1两端,发现电压表指针有明显得偏转，而电流表得指针几乎没动、则小强连接得电路得故障可能是（ )Ａ、 灯Ｌ 1短路 B、 灯 L ２短路 C、 灯 L1断路 D、 灯 L2断路4、如图所示,小强同学在探究串联电路电流规律得实验中,按图连接好了电路,闭合开关 S 后，发现两灯均不发光、为检测出电路故障,她将电压表接到灯 L1两端来测量电压,发现电压表和电流表均没有示数;将电压表接到灯Ｌ 2两端来测量电压,发现电压表有明显示数,而电流表示数几乎为零，则电路故障可能是（ )A、灯 L1短路ﻫB、灯 L1断路ﻫC、电流表烧坏了ﻫＤ、灯 L2断路５、在如图(a）所示电路中，当闭合开关后，两个电压表指针偏转均为图 6－3(b)所示,则电阻 R1和 R2两端得电压分别为 （ ）ﻫA、 ４、8 Ｖ, 1、2 Ｖ B、 6V, 1、2V C、 1、2Ｖ 6V D、 1、２Ｖ， 4、8V６、如图,当开关 S 闭合后，两只灯泡均发光,两表均有示数、过一段时间后，发现电压表示数变为 0，电流表示数增大、经查除小灯泡外其余器材连接良好,造成这种情况得原因可能是( ) ﻫA、 灯 L １短路 B、 灯 L2短路 Ｃ、 灯 L1断路 D、 灯 L1、L ２均断路７、如图所示，以下说法中正确得是( )A、 开关 S2控制整个电路 Ｂ、 电动机与小灯泡工作时互相影响ﻫC、 电动机与小灯泡都工作时两端得电压相等 D、 开关 S1、S2都闭合时电动机与小灯泡是串联得8、２ 019 年８月 1 ２日,俄罗斯“库尔斯...
