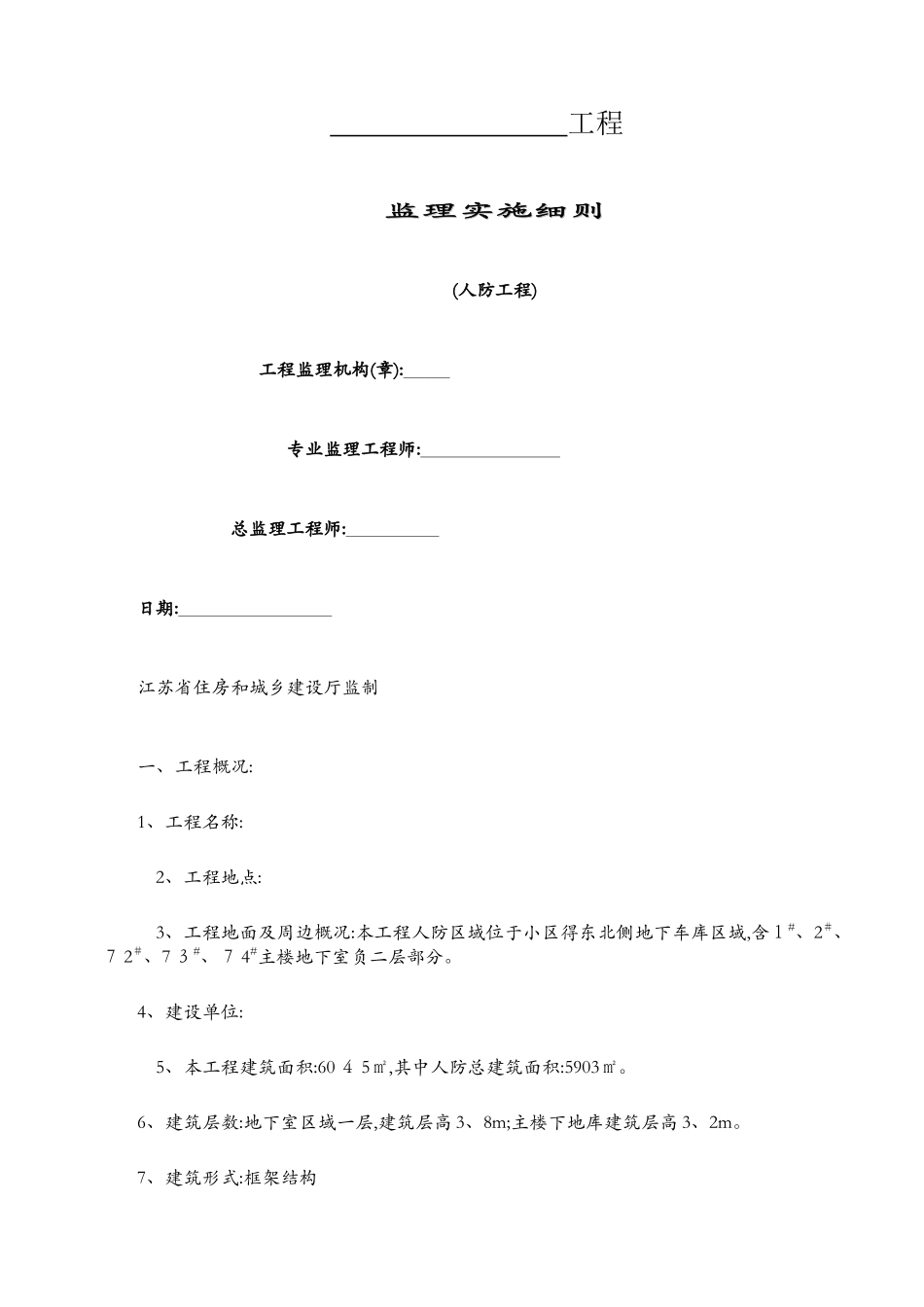

工程监理实施细则监理实施细则(人防工程) 工程监理机构(章): 专业监理工程师: 总监理工程师: 日期: 江苏省住房和城乡建设厅监制一、工程概况:1、工程名称: 2、工程地点: 3、工程地面及周边概况:本工程人防区域位于小区得东北侧地下车库区域,含１#、2＃、７ 2＃、7 ３#、７ 4#主楼地下室负二层部分。4、建设单位: 5、本工程建筑面积:60 ４ 5㎡,其中人防总建筑面积:5903㎡。6、建筑层数:地下室区域一层,建筑层高 3、8m;主楼下地库建筑层高 3、2m。7、建筑形式:框架结构８、抗震设防烈度:7 度9、建筑耐火等级:一级10、建筑防水等级:二级,种植顶板,配电等设备用房防水等级:一级。11、平常功能:人防地下室内设置为机动车停车库,可停放车位１１ 2 辆(含 2 辆无障碍停车位和 17 辆充电桩车位),普通地库区域停放３４ 4 辆,地库总停车为 456 辆。12、战时功能:人防区域共设置３个二等人员掩蔽部和一个移动材油电站,防护等级:甲类核、常(6)级,二等人员防化等级:丙级。二、编制依据1．已批准监理规划;2．与专业工程相关得标准、设计文件和技术资料;3．施工组织设计。三、施工阶段监理工作流程防护单元防护等级防化等级战时功能人防建筑面积防护单元面积人防掩蔽面积掩蔽人数抗爆单元数量口部数量需疏散宽度口部疏散宽度一核常６级丙二等掩蔽1 ７２７㎡1577㎡1020㎡１ 02０人４个３个3、06m4、0m二核常 6级丙二等掩蔽１９ 75㎡１ 829㎡1 ２ 00㎡1200 人5 个３个3、６m3、7m三核常 6级丙二等掩蔽２ 0 ７1㎡19 １ 8㎡１ 260㎡12 ６ 0人5 个3 个３、78m３、８m移动材油电站130㎡１２ 4㎡合计5903㎡5 ４４８㎡３ 480㎡3480 人１ 4 个9 个1 ０、4４ m1 １、５ m分部(子分部)、分项检验批施工完毕整改或返修施工单位自检专职检查初验通知驻现场监理工程师现场检查验收 现场检查验收 检查原材料测试结果 现场检查验收 合格签署质检合格意见进行下一道工序不合格 合格 不合格 合格四、监理工作控要点及控制目标(一)控制要点序号工程项目控制要点控制手段１土方工程开挖范围及边线(从中线向两侧量测)高程测量测量2基础工程位置(轴线及标高)外形尺寸钢筋型号、直径、数量混凝土强度地下管线预留孔道及预埋测量测量现场检查、量测审核配合比、现场见证取样试件、审核试验报告计量现场检查、量测3现浇钢筋混凝土主体结构工程轴线、高程及垂直度断面尺寸钢筋:数量、直径、位置、接头...
