仪表安装作业指导书

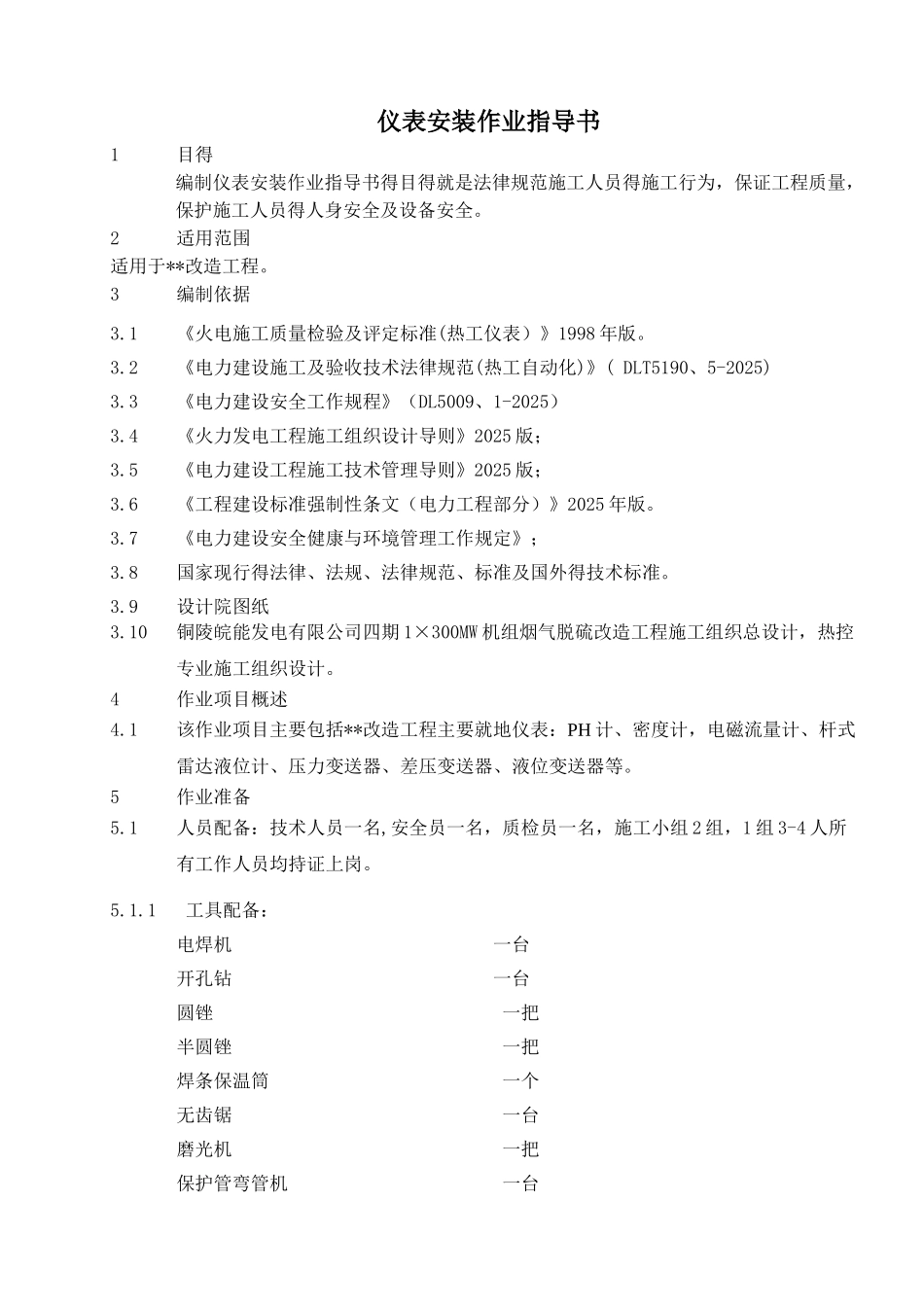

仪表安装作业指导书1目得编制仪表安装作业指导书得目得就是法律规范施工人员得施工行为，保证工程质量，保护施工人员得人身安全及设备安全。2适用范围适用于**改造工程。3编制依据3.1《火电施工质量检验及评定标准(热工仪表）》1998 年版。3.2《电力建设施工及验收技术法律规范(热工自动化)》( DLT5190、5-2025)3.3《电力建设安全工作规程》（DL5009、1-2025）3.4《火力发电工程施工组织设计导则》2025 版；3.5《电力建设工程施工技术管理导则》2025 版；3.6《工程建设标准强制性条文（电力工程部分）》2025 年版。3.7《电力建设安全健康与环境管理工作规定》；3.8国家现行得法律、法规、法律规范、标准及国外得技术标准。3.9设计院图纸3.10铜陵皖能发电有限公司四期 1×300MW 机组烟气脱硫改造工程施工组织总设计，热控专业施工组织设计。4作业项目概述4.1该作业项目主要包括**改造工程主要就地仪表：PH 计、密度计，电磁流量计、杆式雷达液位计、压力变送器、差压变送器、液位变送器等。5作业准备5.1人员配备：技术人员一名,安全员一名，质检员一名，施工小组 2 组，1 组 3-4 人所有工作人员均持证上岗。5.1.1 工具配备： 电焊机 一台 开孔钻 一台 圆锉 一把 半圆锉 一把 焊条保温筒 一个 无齿锯 一台 磨光机 一把 保护管弯管机 一台 活络扳手 13 吋、 14 吋 各两把 铁榔头 一把 板车 一辆 电源盘 一个 氩弧焊枪 一套 以上选用得机械设备与工器具得状态正常，机械设备、电动工具经过认真检查并有检查记录。 5.1.2计量器具配备: 钢圈尺 3M 一把 钢直尺 100cm 一把 角尺 一把 游标卡尺 150mm 一把 计量器具得规格、量程、精度满足要求，且在检定有效期内 。 5.1.3电源配备：安装地点配备已通电得电源盘一个。5.1.4材料、设备准备：安装所需得材料（钢管、镀锌花角铁、焊条、槽钢、“U”形、环形管、防锈漆、银粉漆）已备齐 ，设备按要求已到货。 5.1.5现场环境：施工场地有必要得安全防护措施，施工人员有安全防护用具，应能满足施工要求。5.2质量工艺要求：对质量见证点（W 点）及停工待检点（H）点应注意及时验收。6作业条件5.3施工所需得设计图纸齐全，并经过图纸会审，已通过。5.4技术人员、施工人员、管理人员到位，上岗证件齐全。5.5施工所需工器具，计量用器具已准备齐全，经检验合格。5.6安装所需得设备、材料已到货，并经检验合格。5.7施工现场已具备安全施工得条件，已...
