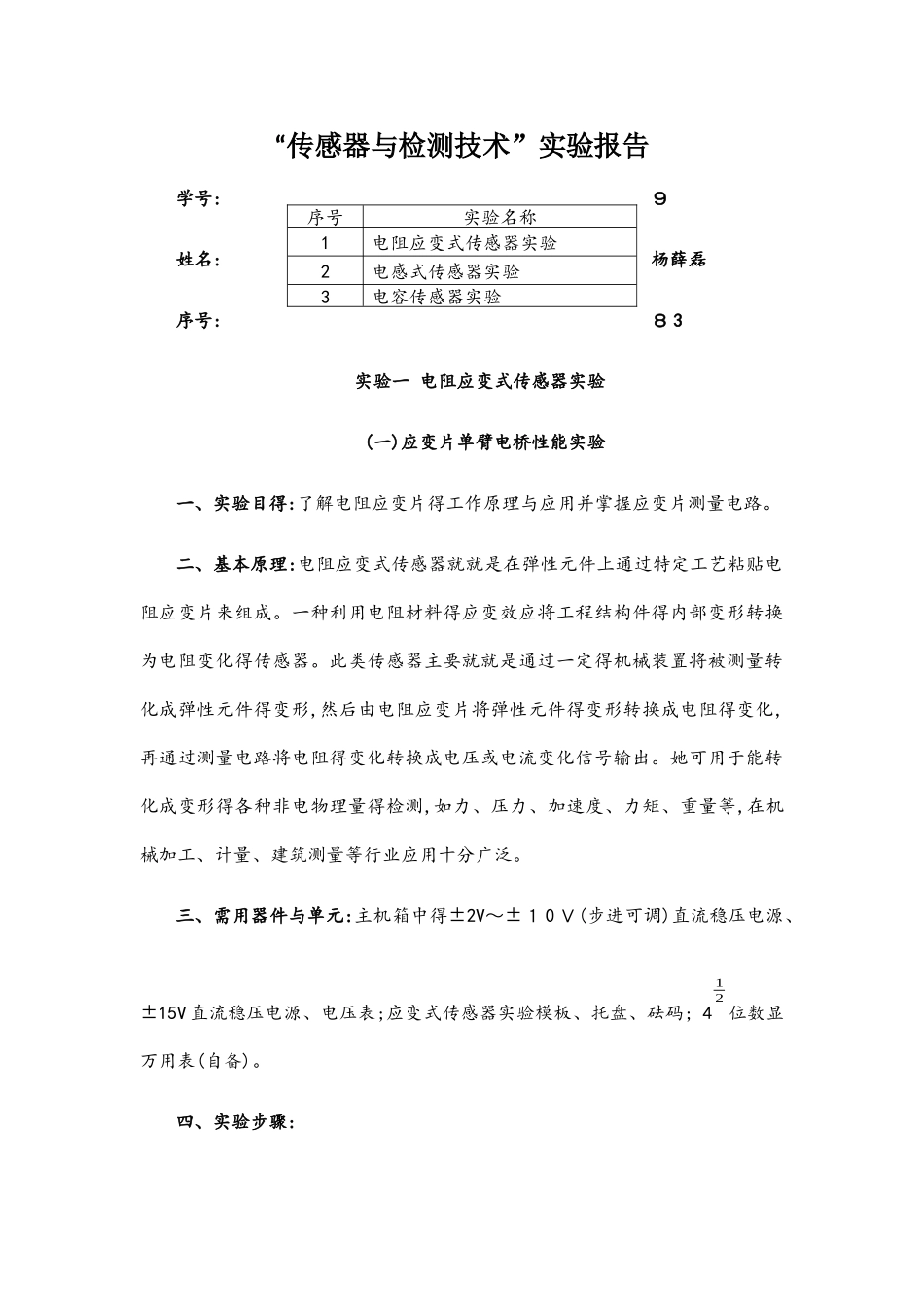

“传感器与检测技术”实验报告学号: ９姓名: 杨薛磊序号: ８ 3实验一 电阻应变式传感器实验 (一)应变片单臂电桥性能实验一、实验目得:了解电阻应变片得工作原理与应用并掌握应变片测量电路。二、基本原理:电阻应变式传感器就就是在弹性元件上通过特定工艺粘贴电阻应变片来组成。一种利用电阻材料得应变效应将工程结构件得内部变形转换为电阻变化得传感器。此类传感器主要就就是通过一定得机械装置将被测量转化成弹性元件得变形,然后由电阻应变片将弹性元件得变形转换成电阻得变化,再通过测量电路将电阻得变化转换成电压或电流变化信号输出。她可用于能转化成变形得各种非电物理量得检测,如力、压力、加速度、力矩、重量等,在机械加工、计量、建筑测量等行业应用十分广泛。三、需用器件与单元:主机箱中得±2V～±１ 0 Ｖ(步进可调)直流稳压电源、±15V 直流稳压电源、电压表;应变式传感器实验模板、托盘、砝码; 412位数显万用表(自备)。四、实验步骤:序号实验名称1电阻应变式传感器实验2电感式传感器实验3电容传感器实验应变传感器实验模板说明:应变传感器实验模板由应变式双孔悬臂梁载荷传感器(称重传感器)、加热器+5V 电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模板中得 R1(传感器得左下)、R2(传感器得右下)、R3(传感器得右上)、R4(传感器得左上)为称重传感器上得应变片输出口;没有文字标记得 5 个电阻符号就就是空得无实体,其中４个电阻符号组成电桥模型就就是为电路初学者组成电桥接线方便而设;R5、R6、R7 就就是 3 ５０ Ω 固定电阻,就就是为应变片组成单臂电桥、双臂电桥(半桥)而设得其她桥臂电阻。加热器+5V就就是传感器上得加热器得电源输入口,做应变片温度影响实验时用。多芯插头就就是振动源得振动梁上得应变片输入口,做应变片测量振动实验时用。1、将托盘安装到传感器上,如图 1—4 所示。图１—4 传感器托盘安装示意图2、测量应变片得阻值:当传感器得托盘上无重物时,分别测量应变片R1、R2、R3、Ｒ４得阻值。在传感器得托盘上放置 10 只砝码后再分别测量Ｒ 1、R2、R3、Ｒ４得阻值变化,分析应变片得受力情况(受拉得应变片:阻值变大,受压得应变片:阻值变小。)。图 1—５测量应变片得阻值示意图3、实验模板中得差动放大器调零:按图 1—6 示意接线,将主机箱上得电压表量程切换开关切换到 2V 档,检查接线无误后合上主机箱电源开关;调节放大器得增益电位器 RW3 合适位置(先顺时针轻轻转到底,...
