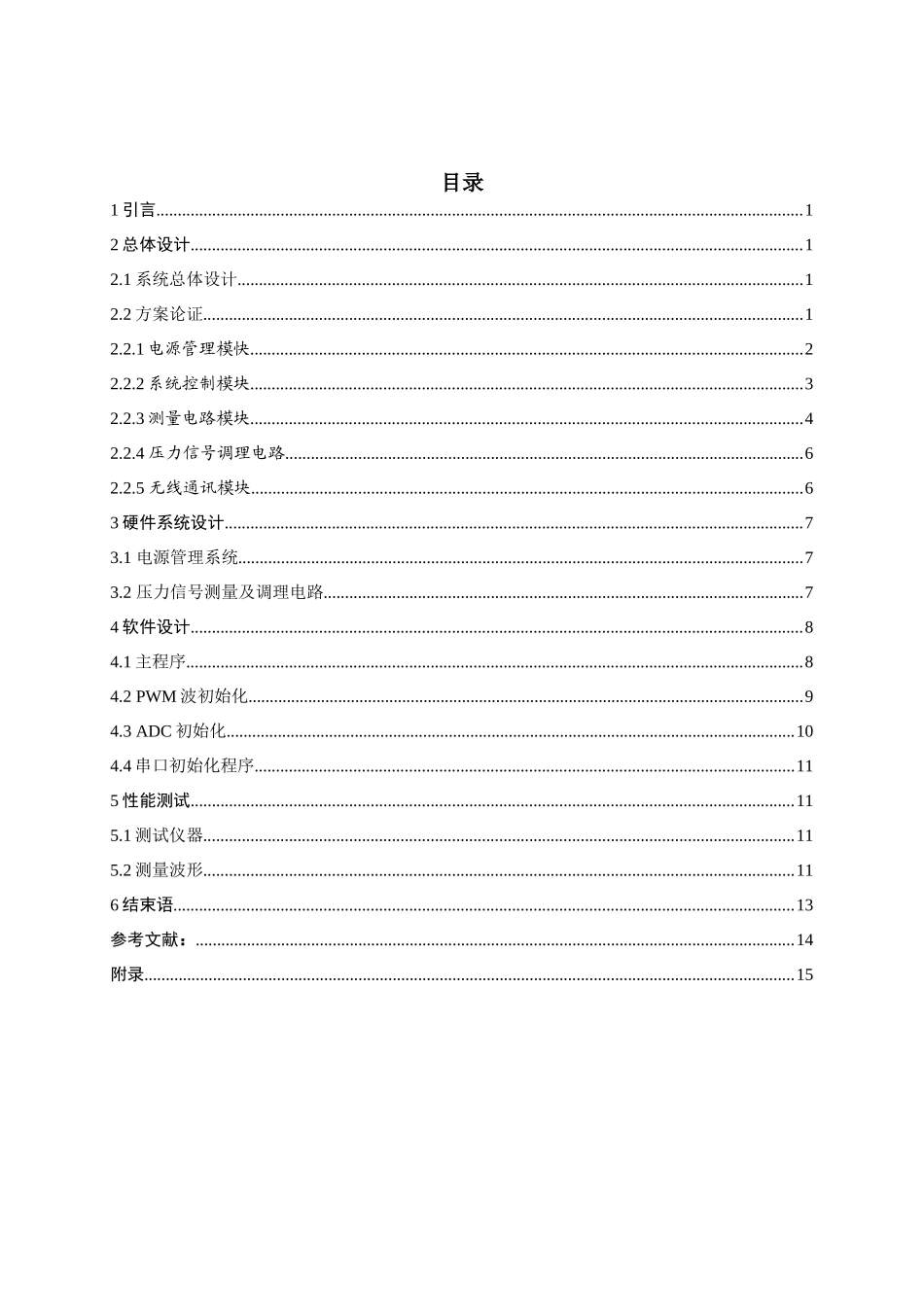

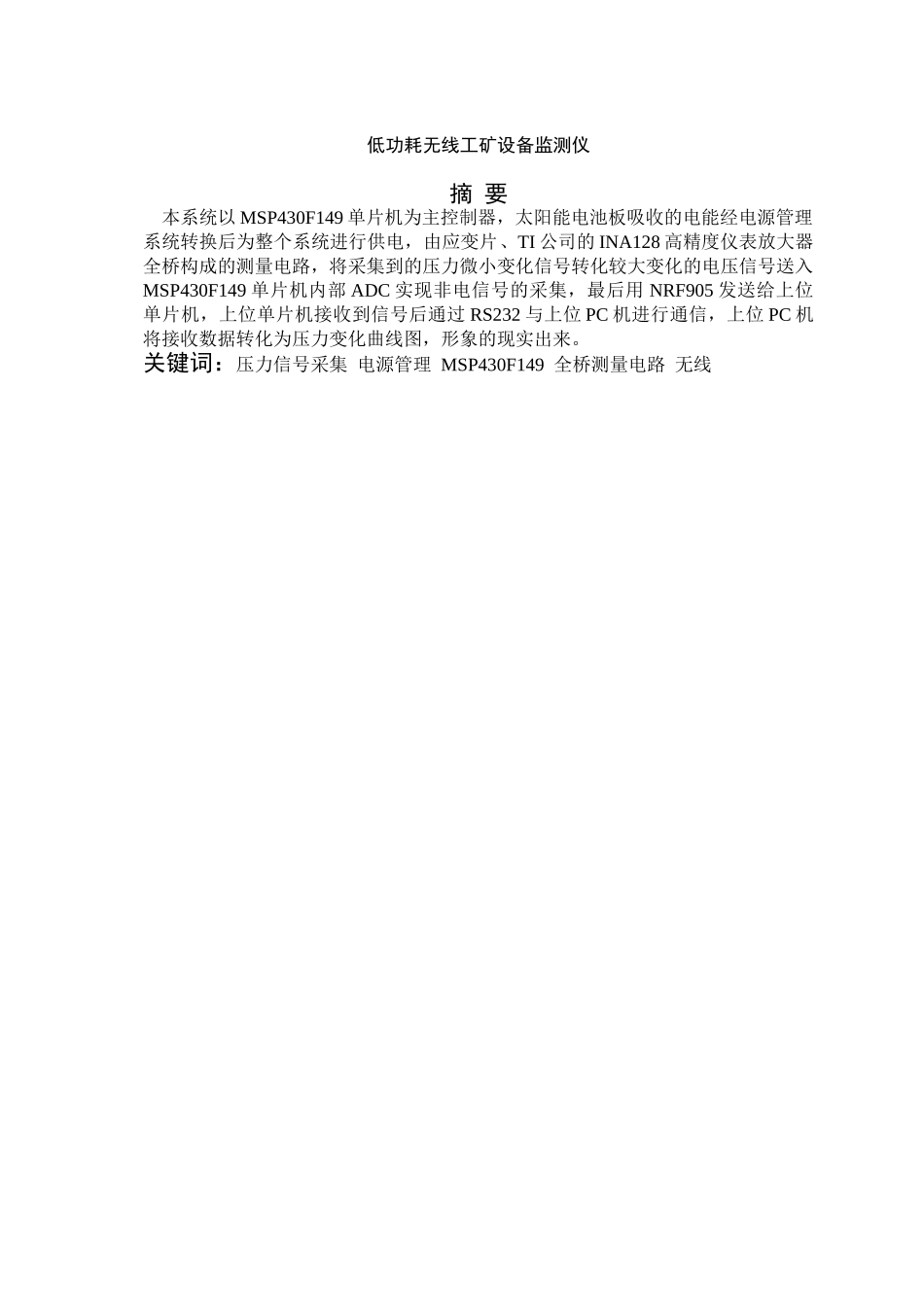

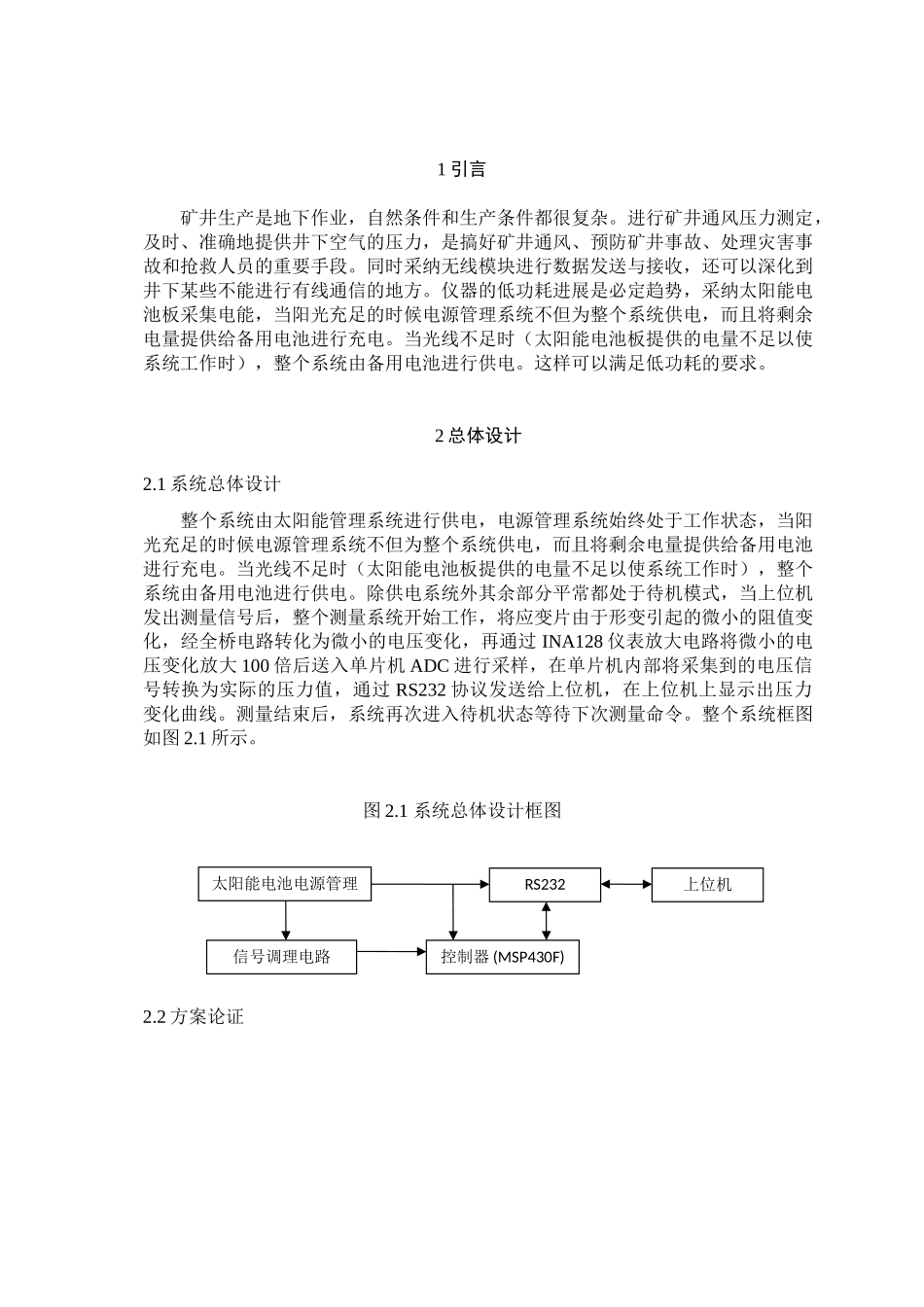

低功耗无线工矿设备监测仪摘 要 本系统以 MSP430F149 单片机为主控制器，太阳能电池板吸收的电能经电源管理系统转换后为整个系统进行供电，由应变片、TI 公司的 INA128 高精度仪表放大器全桥构成的测量电路，将采集到的压力微小变化信号转化较大变化的电压信号送入MSP430F149 单片机内部 ADC 实现非电信号的采集，最后用 NRF905 发送给上位单片机，上位单片机接收到信号后通过 RS232 与上位 PC 机进行通信，上位 PC 机将接收数据转化为压力变化曲线图，形象的现实出来。关键词：压力信号采集 电源管理 MSP430F149 全桥测量电路 无线目录1 引言.......................................................................................................................................................12 总体设计...............................................................................................................................................12.1 系统总体设计....................................................................................................................................12.2 方案论证............................................................................................................................................12.2.1 电源管理模快.................................................................................................................................22.2.2 系统控制模块.................................................................................................................................32.2.3 测量电路模块.................................................................................................................................42.2.4 压力信号调理电路.........................................................................................................................62.2.5 无线通讯模块.................................................................................................................................63 硬件系统设计..........................................................................................................
