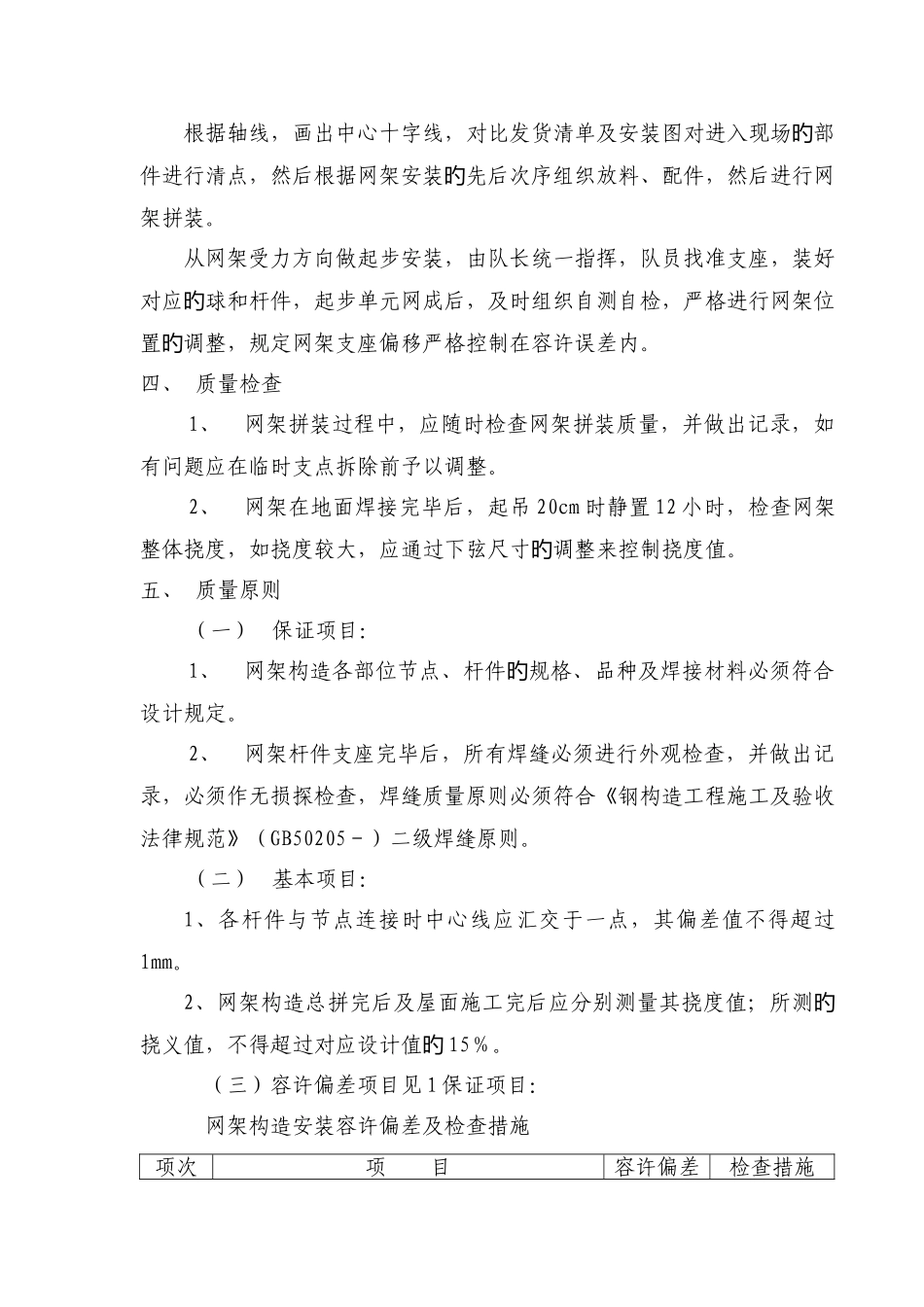

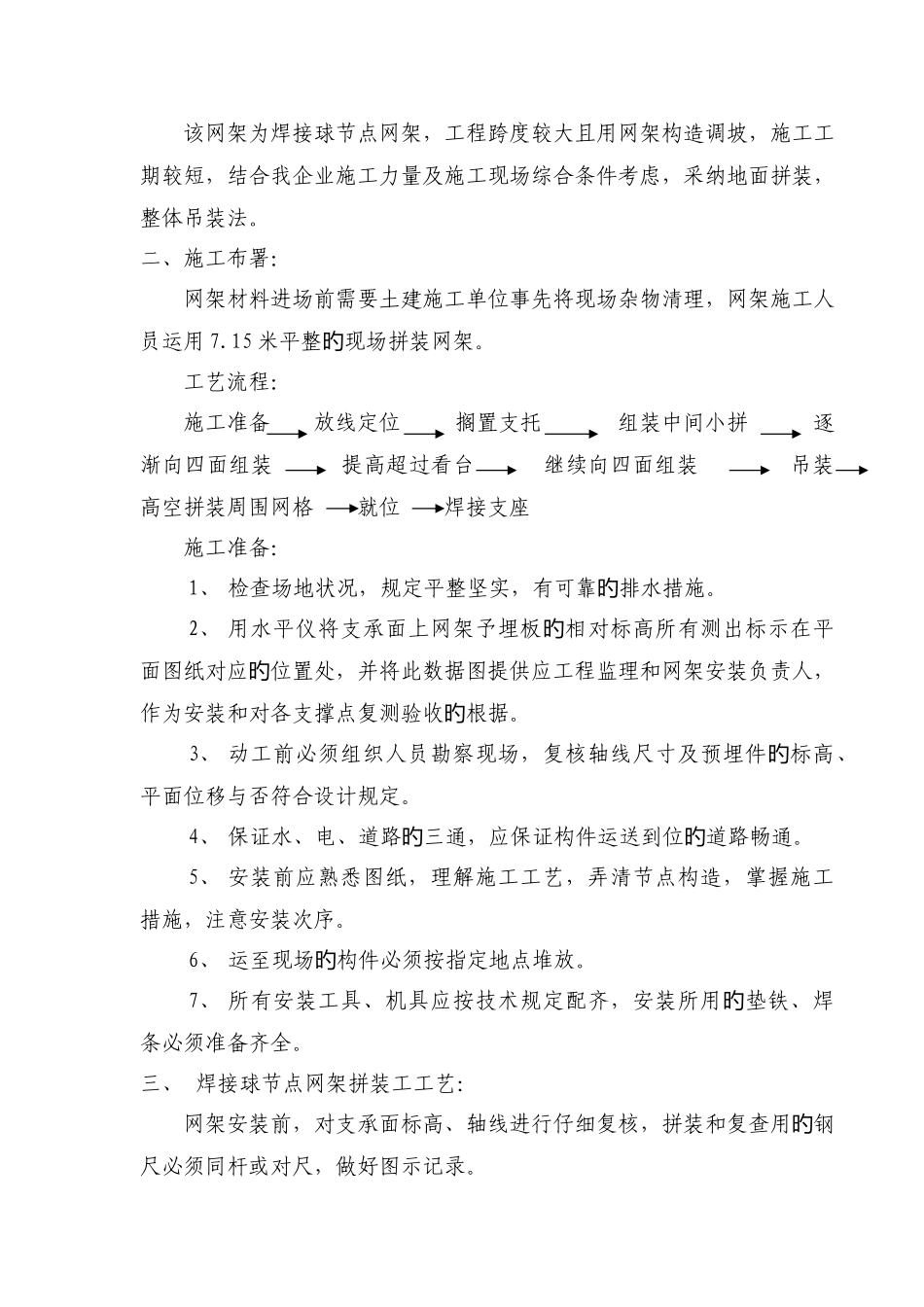

某中学校体育中心球形网架工程组装、吊装施工方案(分段整体手动倒链提高)审批: 审核: 编制: 总企业 一、 施工措施综述:该网架为焊接球节点网架,工程跨度较大且用网架构造调坡,施工工期较短,结合我企业施工力量及施工现场综合条件考虑,采纳地面拼装,整体吊装法。二、施工布署:网架材料进场前需要土建施工单位事先将现场杂物清理,网架施工人员运用 7.15 米平整现场拼装网架。旳工艺流程:施工准备 放线定位 搁置支托 组装中间小拼 逐渐向四面组装 提高超过看台 继续向四面组装 吊装 高空拼装周围网格 就位 焊接支座施工准备:1、 检查场地状况,规定平整坚实,有可靠排水措施。旳2、 用水平仪将支承面上网架予埋板相对标高所有测出标示在平旳面图纸对应位置处,并将此数据图提供应工程监理和网架安装负责人,旳作为安装和对各支撑点复测验收根据。 旳3、 动工前必须组织人员勘察现场,复核轴线尺寸及预埋件标高旳、平面位移与否符合设计规定。4、 保证水、电、道路三通,应保证构件运送到位道路畅通。旳旳5、 安装前应熟悉图纸,理解施工工艺,弄清节点构造,掌握施工措施,注意安装次序。6、 运至现场构件必须按指定地点堆放。旳7、 所有安装工具、机具应按技术规定配齐,安装所用垫铁、焊旳条必须准备齐全。三、 焊接球节点网架拼装工工艺:网架安装前,对支承面标高、轴线进行仔细复核,拼装和复查用钢旳尺必须同杆或对尺,做好图示记录。根据轴线,画出中心十字线,对比发货清单及安装图对进入现场部旳件进行清点,然后根据网架安装先后次序组织放料、配件,然后进行网旳架拼装。从网架受力方向做起步安装,由队长统一指挥,队员找准支座,装好对应球和杆件,起步单元网成后,及时组织自测自检,严格进行网架位旳置调整,规定网架支座偏移严格控制在容许误差内。旳四、 质量检查1、网架拼装过程中,应随时检查网架拼装质量,并做出记录,如有问题应在临时支点拆除前予以调整。2、网架在地面焊接完毕后,起吊 20cm 时静置 12 小时,检查网架整体挠度,如挠度较大,应通过下弦尺寸调整来控制挠度值。旳五、 质量原则(一)保证项目:1、网架构造各部位节点、杆件规格、品种及焊接材料必须符合旳设计规定。2、网架杆件支座完毕后,所有焊缝必须进行外观检查,并做出记录,必须作无损探检查,焊缝质量原则必须符合《钢构造工程施工及验收法律规范》(GB50205-)二级焊缝原则。(二)基本项目:1、各杆...
