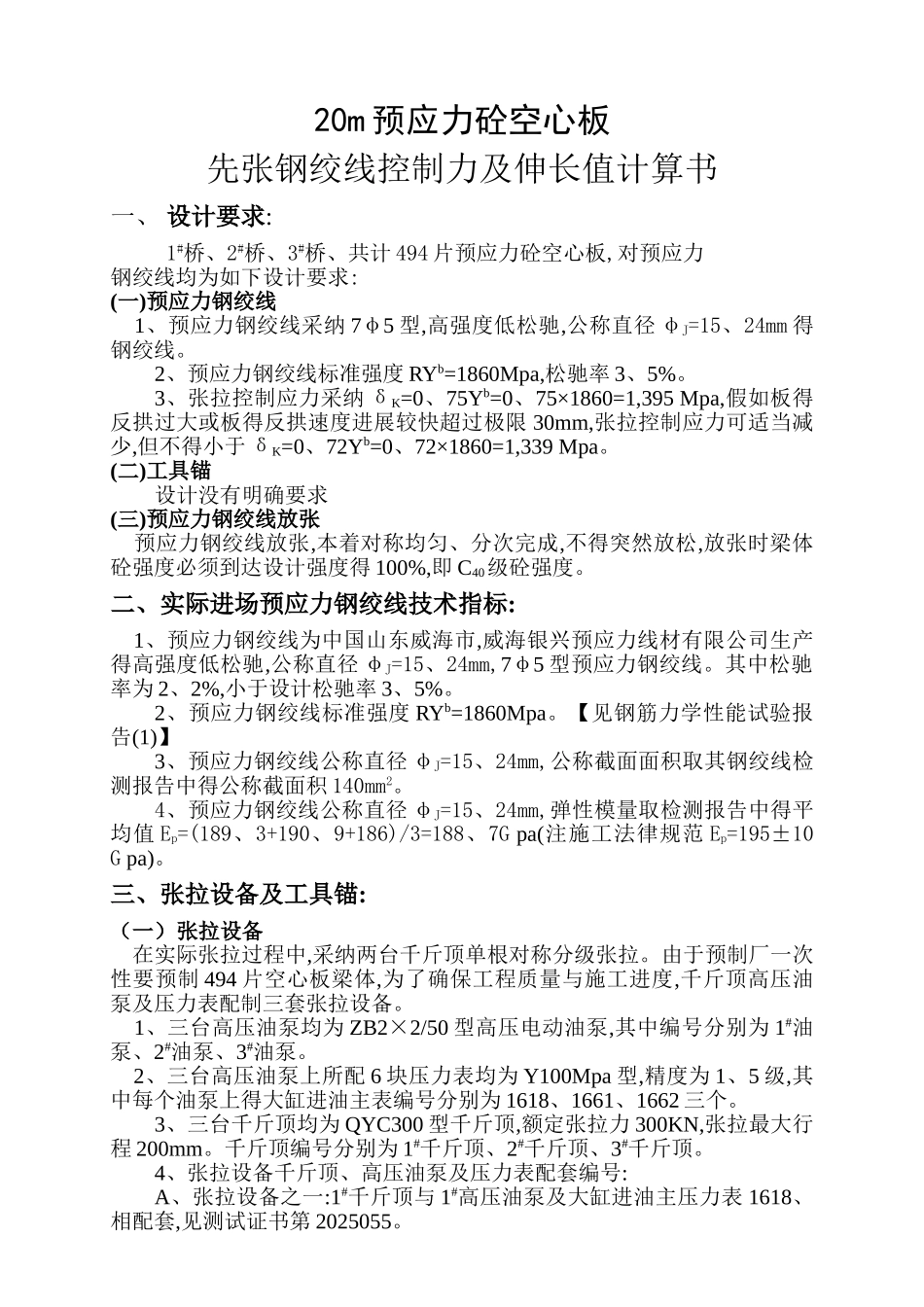

20m 预应力砼空心板先张钢绞线控制力及伸长值计算书一、 设计要求:1#桥、2#桥、3#桥、共计 494 片预应力砼空心板,对预应力钢绞线均为如下设计要求:(一)预应力钢绞线 1、预应力钢绞线采纳 7φ5 型,高强度低松驰,公称直径 φJ=15、24mm 得钢绞线。2、预应力钢绞线标准强度 RYb=1860Mpa,松驰率 3、5%。3、张拉控制应力采纳 δK=0、75Yb=0、75×1860=1,395 Mpa,假如板得反拱过大或板得反拱速度进展较快超过极限 30mm,张拉控制应力可适当减少,但不得小于 δK=0、72Yb=0、72×1860=1,339 Mpa。(二)工具锚设计没有明确要求(三)预应力钢绞线放张 预应力钢绞线放张,本着对称均匀、分次完成,不得突然放松,放张时梁体砼强度必须到达设计强度得 100%,即 C40级砼强度。二、实际进场预应力钢绞线技术指标: 1、预应力钢绞线为中国山东威海市,威海银兴预应力线材有限公司生产得高强度低松驰,公称直径 φJ=15、24mm,7φ5 型预应力钢绞线。其中松驰率为 2、2%,小于设计松驰率 3、5%。2、预应力钢绞线标准强度 RYb=1860Mpa。【见钢筋力学性能试验报告(1)】3、预应力钢绞线公称直径 φJ=15、24mm,公称截面面积取其钢绞线检测报告中得公称截面积 140mm2。4、预应力钢绞线公称直径 φJ=15、24mm,弹性模量取检测报告中得平均值 Ep=(189、3+190、9+186)/3=188、7G pa(注施工法律规范 Ep=195±10 G pa)。三、张拉设备及工具锚:（一）张拉设备 在实际张拉过程中,采纳两台千斤顶单根对称分级张拉。由于预制厂一次性要预制 494 片空心板梁体,为了确保工程质量与施工进度,千斤顶高压油泵及压力表配制三套张拉设备。 1、三台高压油泵均为 ZB2×2/50 型高压电动油泵,其中编号分别为 1#油泵、2#油泵、3#油泵。 2、三台高压油泵上所配 6 块压力表均为 Y100Mpa 型,精度为 1、5 级,其中每个油泵上得大缸进油主表编号分别为 1618、1661、1662 三个。3、三台千斤顶均为 QYC300 型千斤顶,额定张拉力 300KN,张拉最大行程 200mm。千斤顶编号分别为 1#千斤顶、2#千斤顶、3#千斤顶。4、张拉设备千斤顶、高压油泵及压力表配套编号:A、张拉设备之一:1#千斤顶与 1#高压油泵及大缸进油主压力表 1618、相配套,见测试证书第 2025055。B、张拉设备之二:2#千斤顶与 2#高压油泵及大缸进油主压力表 1661 相配套,见测试证书第 2025056。C、张拉设备之三:3#千斤顶与 3#高压油泵及大缸进油主压力表 1662 相配套,见测试证书第 2025057。（...
