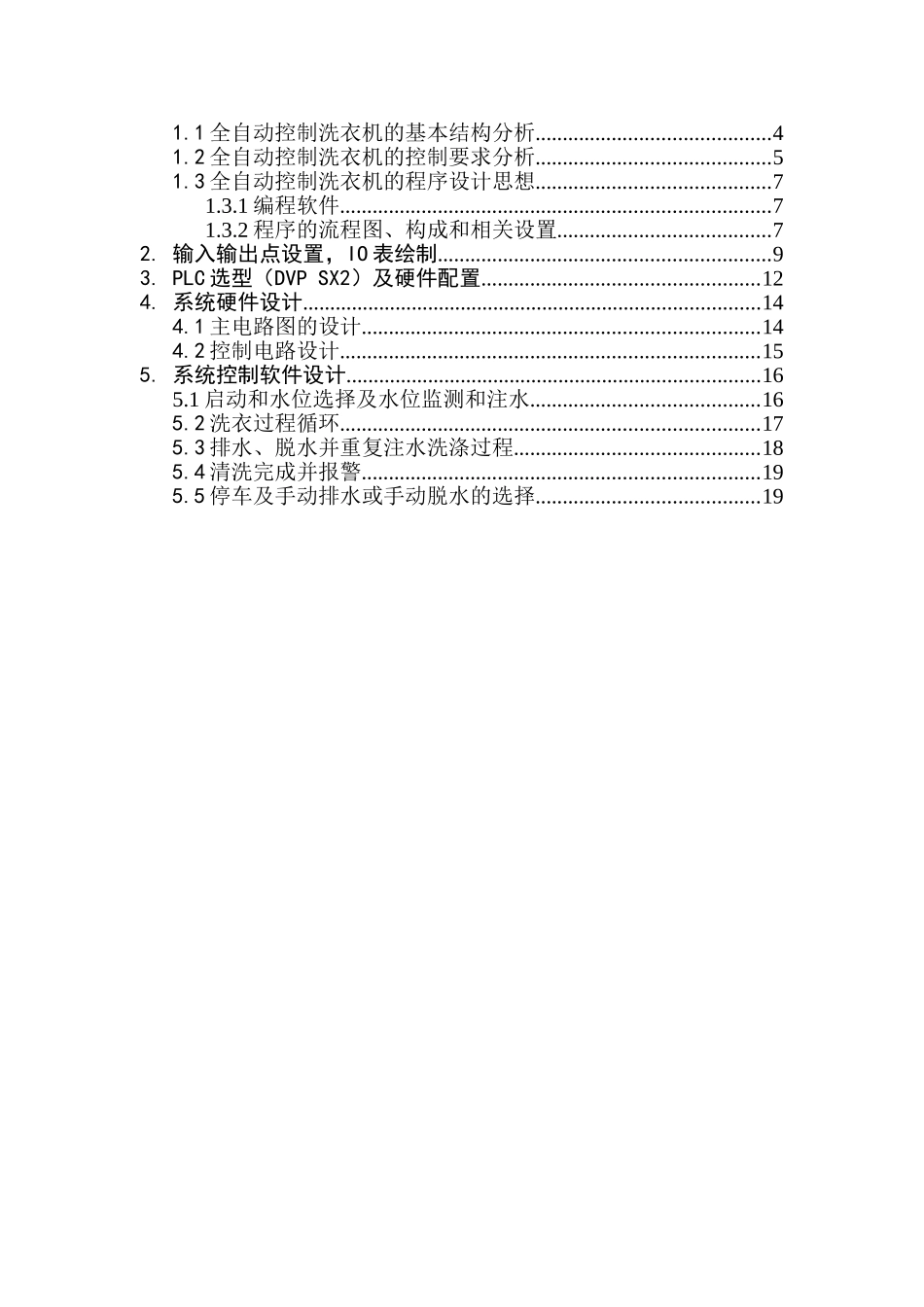

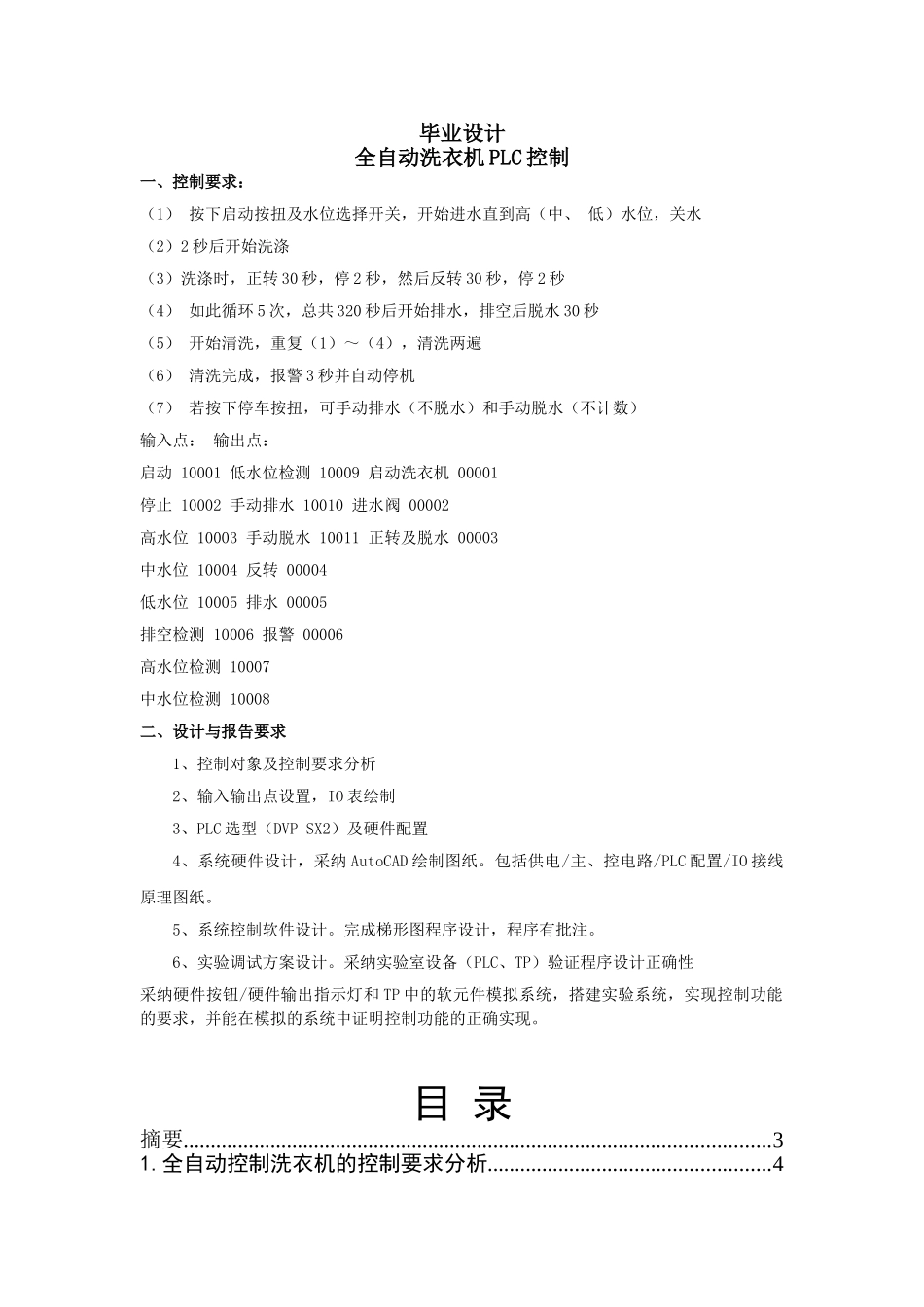

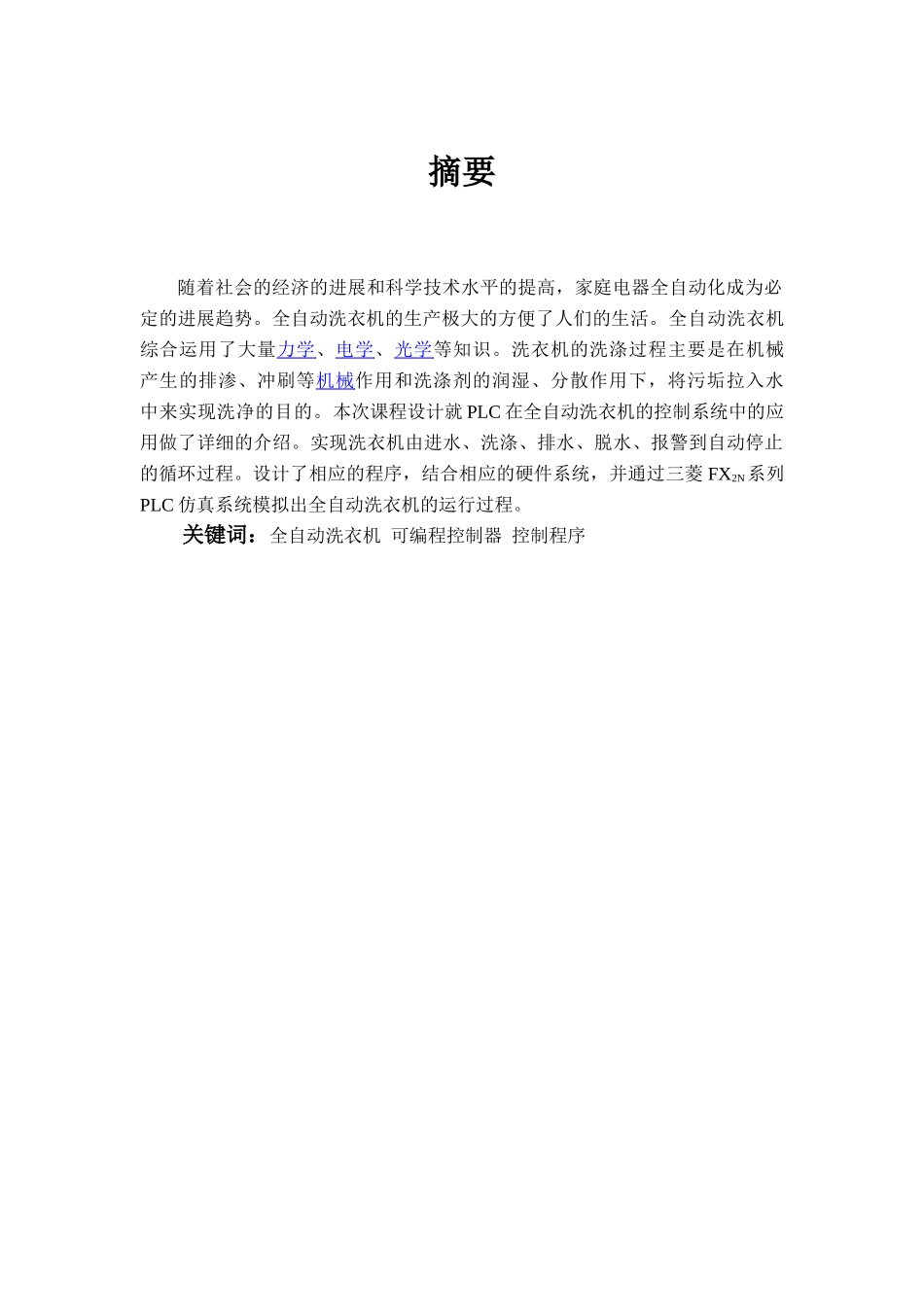

毕业设计全自动洗衣机 PLC 控制一、控制要求：（1） 按下启动按扭及水位选择开关，开始进水直到高（中、 低）水位，关水（2）2 秒后开始洗涤（3）洗涤时，正转 30 秒，停 2 秒，然后反转 30 秒，停 2 秒（4） 如此循环 5 次，总共 320 秒后开始排水，排空后脱水 30 秒（5） 开始清洗，重复（1）～（4），清洗两遍（6） 清洗完成，报警 3 秒并自动停机（7） 若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）输入点： 输出点：启动 10001 低水位检测 10009 启动洗衣机 00001停止 10002 手动排水 10010 进水阀 00002高水位 10003 手动脱水 10011 正转及脱水 00003中水位 10004 反转 00004低水位 10005 排水 00005排空检测 10006 报警 00006高水位检测 10007中水位检测 10008二、设计与报告要求1、控制对象及控制要求分析2、输入输出点设置，IO 表绘制3、PLC 选型（DVP SX2）及硬件配置4、系统硬件设计，采纳 AutoCAD 绘制图纸。包括供电/主、控电路/PLC 配置/IO 接线原理图纸。5、系统控制软件设计。完成梯形图程序设计，程序有批注。6、实验调试方案设计。采纳实验室设备（PLC、TP）验证程序设计正确性采纳硬件按钮/硬件输出指示灯和 TP 中的软元件模拟系统，搭建实验系统，实现控制功能的要求，并能在模拟的系统中证明控制功能的正确实现。目 录摘要............................................................................................................31.全自动控制洗衣机的控制要求分析....................................................41.1 全自动控制洗衣机的基本结构分析...........................................41.2 全自动控制洗衣机的控制要求分析...........................................51.3 全自动控制洗衣机的程序设计思想...........................................71.3.1 编程软件...............................................................................71.3.2 程序的流程图、构成和相关设置.......................................72. 输入输出点设置，IO 表绘制.............................................................93. PLC 选型（DVP SX2）及硬件配置...................................................124. 系统硬件设计................................................................
