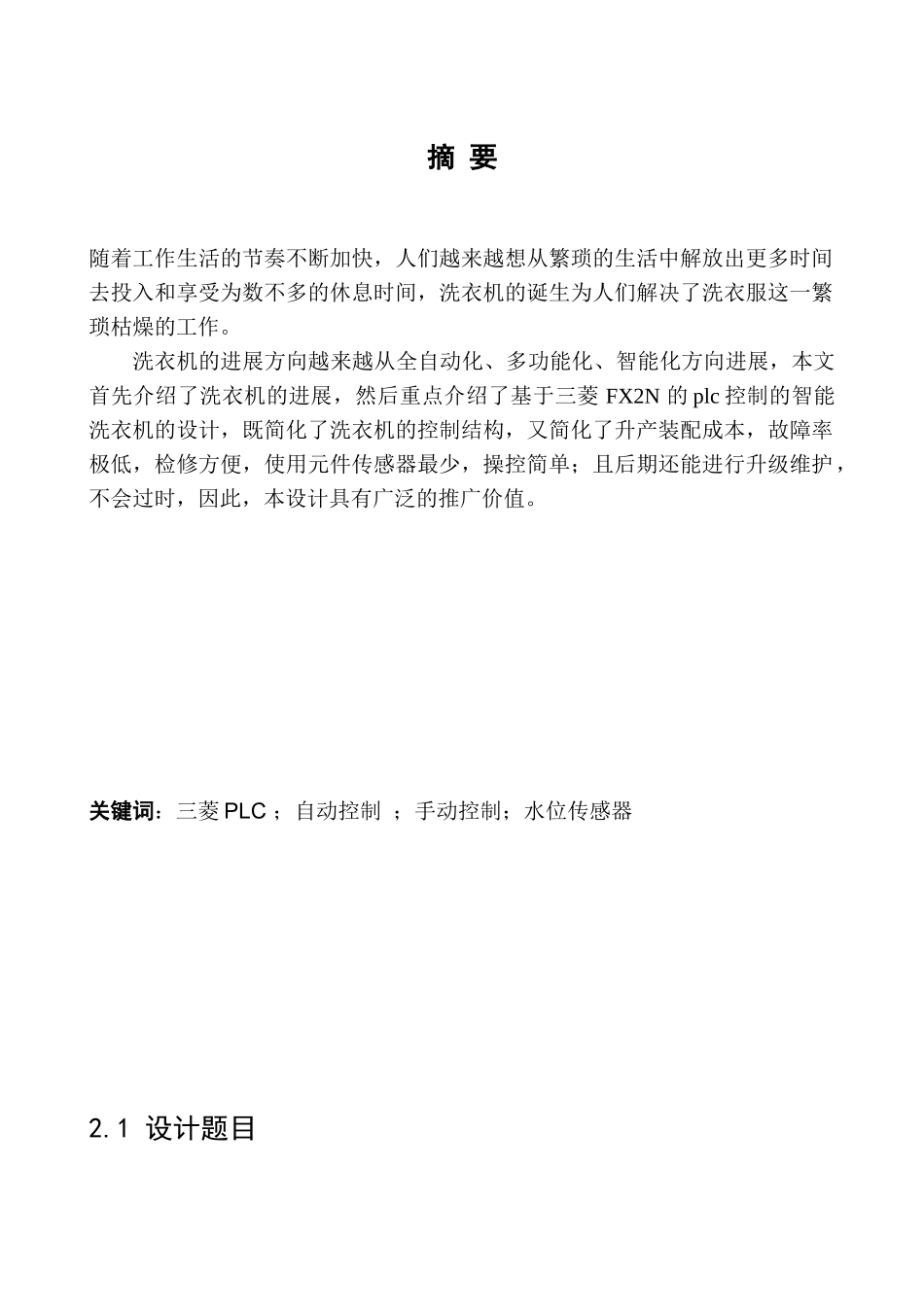

全自动洗衣机的 PLC 控制 学生姓名 刘庆 冯 海波 学 号 1412240133 1412240109 所在系部 电子信息工程系 专业班级 电气一班 指导老师 王宽田 2025 年 6 月 3 日目 录目录………………………………....................………………………1摘要…………………………………………………………. ……......2关键词………………………………………………………. ……......2 设计题目………………………………………………………….. 4控制系统硬件控制方案................................................................... 4 PLC 控制系统设计的基本原则..........................4I/O 分配及连接图2.2.2 洗衣机控制要求及工作原理………………………………….. . 43.1 全自动洗衣机控制系统的硬件设计…………………………….. 53.1.1 控制系统硬件控制方案………………………………………... 53.2.2 PLC 控制和 I/O 分配…………………………………………... 54.程序的编制及调试………………………………………………….4.1 总结………………………………………………………….5.1 参考文献………………………………………………………….摘 要随着工作生活的节奏不断加快，人们越来越想从繁琐的生活中解放出更多时间去投入和享受为数不多的休息时间，洗衣机的诞生为人们解决了洗衣服这一繁琐枯燥的工作。洗衣机的进展方向越来越从全自动化、多功能化、智能化方向进展，本文首先介绍了洗衣机的进展，然后重点介绍了基于三菱 FX2N 的 plc 控制的智能洗衣机的设计，既简化了洗衣机的控制结构，又简化了升产装配成本，故障率极低，检修方便，使用元件传感器最少，操控简单；且后期还能进行升级维护，不会过时，因此，本设计具有广泛的推广价值。关键词：三菱 PLC ；自动控制 ；手动控制；水位传感器2.1 设计题目全自动洗衣机的洗衣桶和脱水桶是以同一中心安放的。外桶固定，作盛水用。内桶可以旋转，作脱水（甩干）用。内桶的四周有很多小孔，使内/外桶的水流相通。该种洗衣机的进水和排水分别由进水电磁阀和排水电子阀来执行。进水时，通过电控系统时进水阀打开，将水由外桶排到机外。洗涤正转，反转由洗涤电动机驱动波盘正，反转来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高，低，中水位开关分别用来检测高，低，中水位。启...
