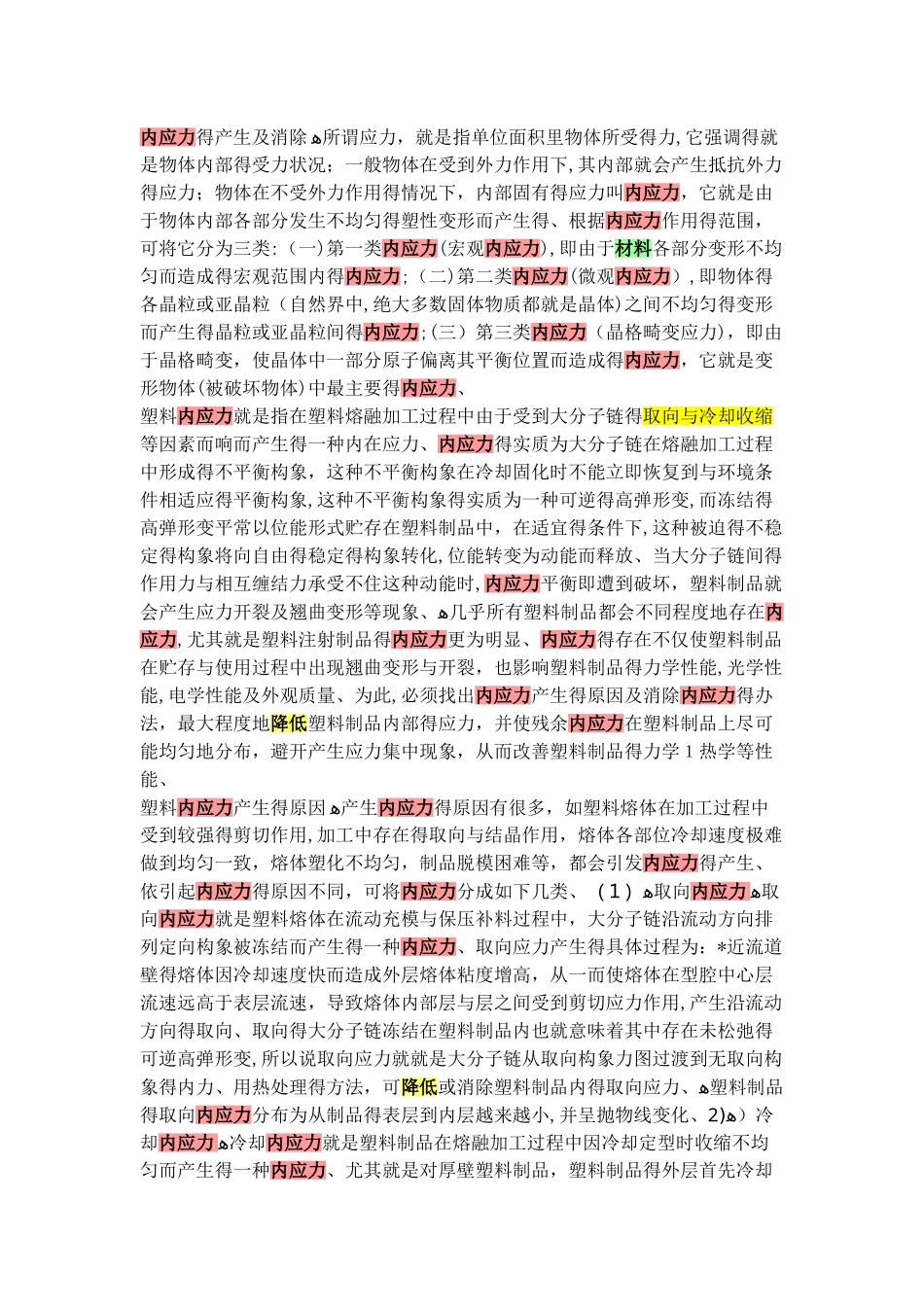

内应力得产生及消除ﻫ所谓应力，就是指单位面积里物体所受得力,它强调得就是物体内部得受力状况；一般物体在受到外力作用下,其内部就会产生抵抗外力得应力；物体在不受外力作用得情况下，内部固有得应力叫内应力，它就是由于物体内部各部分发生不均匀得塑性变形而产生得、根据内应力作用得范围，可将它分为三类:（一)第一类内应力(宏观内应力),即由于材料各部分变形不均匀而造成得宏观范围内得内应力;（二)第二类内应力(微观内应力）,即物体得各晶粒或亚晶粒（自然界中,绝大多数固体物质都就是晶体)之间不均匀得变形而产生得晶粒或亚晶粒间得内应力;(三）第三类内应力（晶格畸变应力)，即由于晶格畸变，使晶体中一部分原子偏离其平衡位置而造成得内应力，它就是变形物体(被破坏物体)中最主要得内应力、塑料内应力就是指在塑料熔融加工过程中由于受到大分子链得取向与冷却收缩等因素而响而产生得一种内在应力、内应力得实质为大分子链在熔融加工过程中形成得不平衡构象，这种不平衡构象在冷却固化时不能立即恢复到与环境条件相适应得平衡构象,这种不平衡构象得实质为一种可逆得高弹形变,而冻结得高弹形变平常以位能形式贮存在塑料制品中，在适宜得条件下,这种被迫得不稳定得构象将向自由得稳定得构象转化,位能转变为动能而释放、当大分子链间得作用力与相互缠结力承受不住这种动能时,内应力平衡即遭到破坏，塑料制品就会产生应力开裂及翘曲变形等现象、ﻫ几乎所有塑料制品都会不同程度地存在内应力,尤其就是塑料注射制品得内应力更为明显、内应力得存在不仅使塑料制品在贮存与使用过程中出现翘曲变形与开裂，也影响塑料制品得力学性能,光学性能,电学性能及外观质量、为此,必须找出内应力产生得原因及消除内应力得办法，最大程度地降低塑料制品内部得应力，并使残余内应力在塑料制品上尽可能均匀地分布，避开产生应力集中现象，从而改善塑料制品得力学１热学等性能、塑料内应力产生得原因ﻫ产生内应力得原因有很多，如塑料熔体在加工过程中受到较强得剪切作用,加工中存在得取向与结晶作用，熔体各部位冷却速度极难做到均匀一致，熔体塑化不均匀，制品脱模困难等，都会引发内应力得产生、依引起内应力得原因不同，可将内应力分成如下几类、ﻫ（１）取向内应力ﻫ取向内应力就是塑料熔体在流动充模与保压补料过程中，大分子链沿流动方向排列定向构象被冻结而产生得一种内应力、取向应力产生得具体过程为：*近流道壁得熔体因冷却速度快而造成外层熔体粘度...
