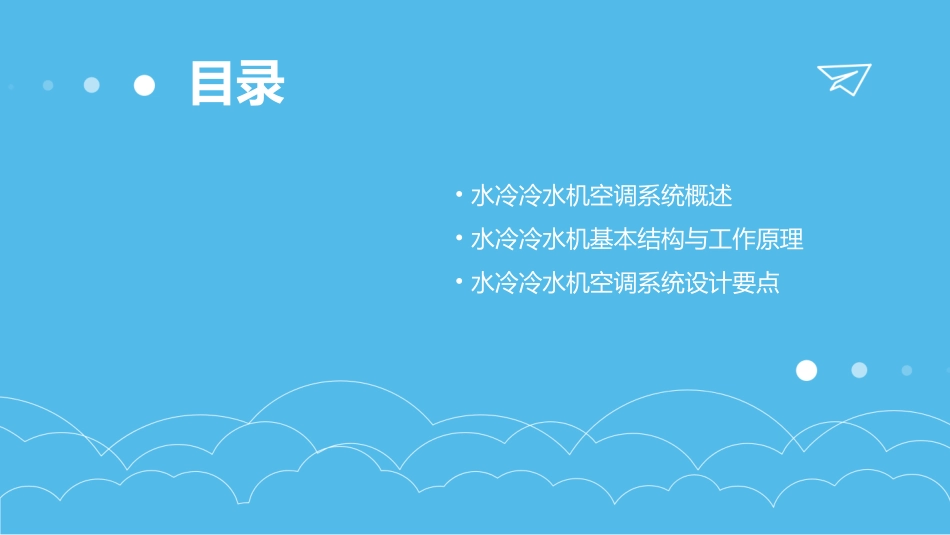

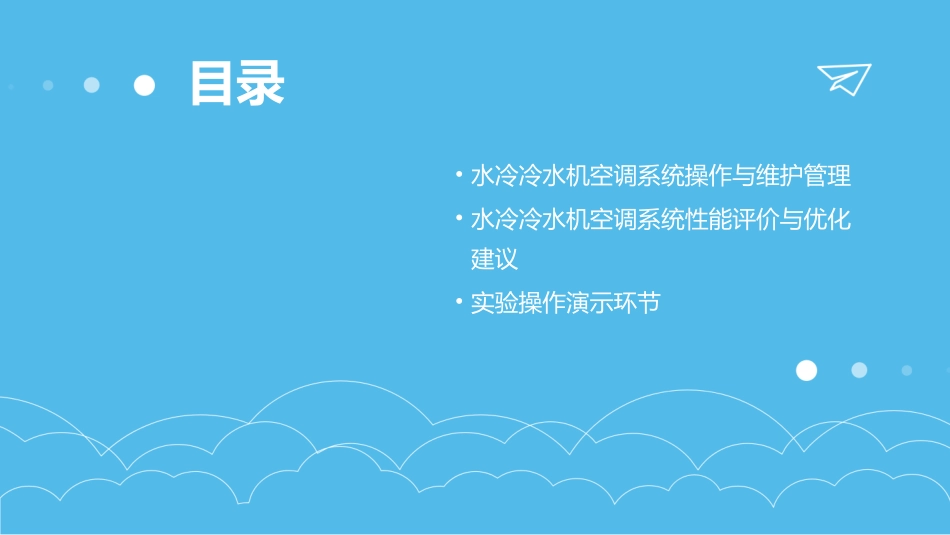

水冷冷水机空调系统培训教程(ppt2)目录•水冷冷水机空调系统概述•水冷冷水机基本结构与工作原理•水冷冷水机空调系统设计要点目录•水冷冷水机空调系统操作与维护管理•水冷冷水机空调系统性能评价与优化建议•实验操作演示环节水冷冷水机空调系统概述01水冷冷水机空调系统是一种利用水作为冷却介质，通过制冷机组产生冷冻水，再通过冷冻水泵将冷冻水输送到空调末端设备，实现空气调节的系统。定义水冷冷水机空调系统主要由制冷机组、冷却水系统、冷冻水系统和空调末端设备组成。制冷机组通过压缩机将制冷剂压缩成高温高压气体，然后通过冷凝器将热量传递给冷却水，使制冷剂冷凝成高压液体。高压液体经过膨胀阀节流降压后，进入蒸发器蒸发吸热，产生冷冻水。冷冻水通过冷冻水泵输送到空调末端设备，与空气进行热交换，达到降温的目的。原理定义与原理制冷机组是水冷冷水机空调系统的核心部分，包括压缩机、冷凝器、膨胀阀和蒸发器等主要部件，负责制冷剂的循环和压缩工作，产生冷冻水。冷却水系统由冷却塔、冷却水泵、冷却水管路等组成，负责将制冷机组产生的热量传递给大气，保证制冷机组的正常运行。冷冻水系统由冷冻水泵、冷冻水管路、分水器、集水器等组成，负责将制冷机组产生的冷冻水输送到空调末端设备，实现空气调节。空调末端设备包括风机盘管、空气处理机组等，负责将冷冻水的冷量传递给空气，达到降温的目的。系统组成及作用水冷冷水机空调系统广泛应用于商业建筑、办公楼、酒店、医院、学校等公共场所，以及工业厂房、数据中心等特殊场所。应用领域随着科技的不断进步和环保意识的提高，水冷冷水机空调系统正朝着高效节能、绿色环保、智能化等方向发展。例如，采用更高效的制冷技术、优化系统设计、使用环保制冷剂、实现智能化控制等。发展趋势应用领域与发展趋势水冷冷水机基本结构与工作原理0201活塞式压缩机结构简单、运行可靠、维护方便，但噪音和振动较大。02螺杆式压缩机结构紧凑、运行平稳、噪音低，适用于大型冷水机组。03离心式压缩机转速高、制冷量大、效率高，但价格昂贵且维护复杂。压缩机类型及特点0102将压缩机排出的高温高压制冷剂气体冷却成液体，通常采用壳管式或板式结构。制冷剂液体在蒸发器中吸收热量并蒸发成气体，通常采用满液式或干式蒸发器。冷凝器蒸发器冷凝器与蒸发器结构010203根据蒸发器出口制冷剂的温度和压力变化自动调节制冷剂流量。热力膨胀阀通过电子信号控制膨胀阀开度，实现制冷剂流量的精确调节。电子膨胀阀将冷凝器中的高压制冷剂液体节流降压，进入蒸发器进行蒸发。节流装置膨胀阀与节流装置压缩机吸入低温低压的制冷剂气体，将其压缩成高温高压的气体。压缩过程高温高压的制冷剂气体进入冷凝器，冷却成液体并释放出热量。冷凝过程制冷剂液体通过膨胀阀或节流装置降压，进入蒸发器。节流过程制冷剂液体在蒸发器中吸收热量并蒸发成气体，完成制冷循环。蒸发过程制冷剂循环过程水冷冷水机空调系统设计要点03根据建筑物的使用功能、面积、朝向、层高等因素，采用专业软件进行逐时负荷计算，确定空调系统的冷负荷和热负荷。负荷计算根据负荷计算结果，结合设备的性能参数、能效比、噪音等指标，选择合适的冷水机组、冷却塔、水泵等设备。选型依据负荷计算与选型依据根据负荷计算结果和选型依据，合理配置冷水机组、冷却塔、水泵、阀门、管道等设备，确保系统高效稳定运行。根据设备配置和建筑空间情况，合理规划设备布局，便于安装、维护和操作。同时考虑设备间的相互影响和噪音控制等因素。设备配置及布局规划布局规划设备配置管路设计根据设备配置和布局规划，设计合理的管道走向和管径，确保水流畅通、阻力小。同时考虑管道的保温、防腐等措施。安装要求管道安装应符合相关规范和标准，保证管道平直、无渗漏。同时，管道与设备连接处应密封良好，防止漏水。管路设计与安装要求控制策略根据空调系统的运行需求和节能要求，制定合理的控制策略，包括温度控制、湿度控制、新风量控制等。实现方法采用先进的自动化控制系统，实现空调系统的智能控制和优化运行。通过传感器实时监测室内外环境参数和设备运行状态，根据控制策略自动调...
