劲性柱梁节点钢筋施工技术

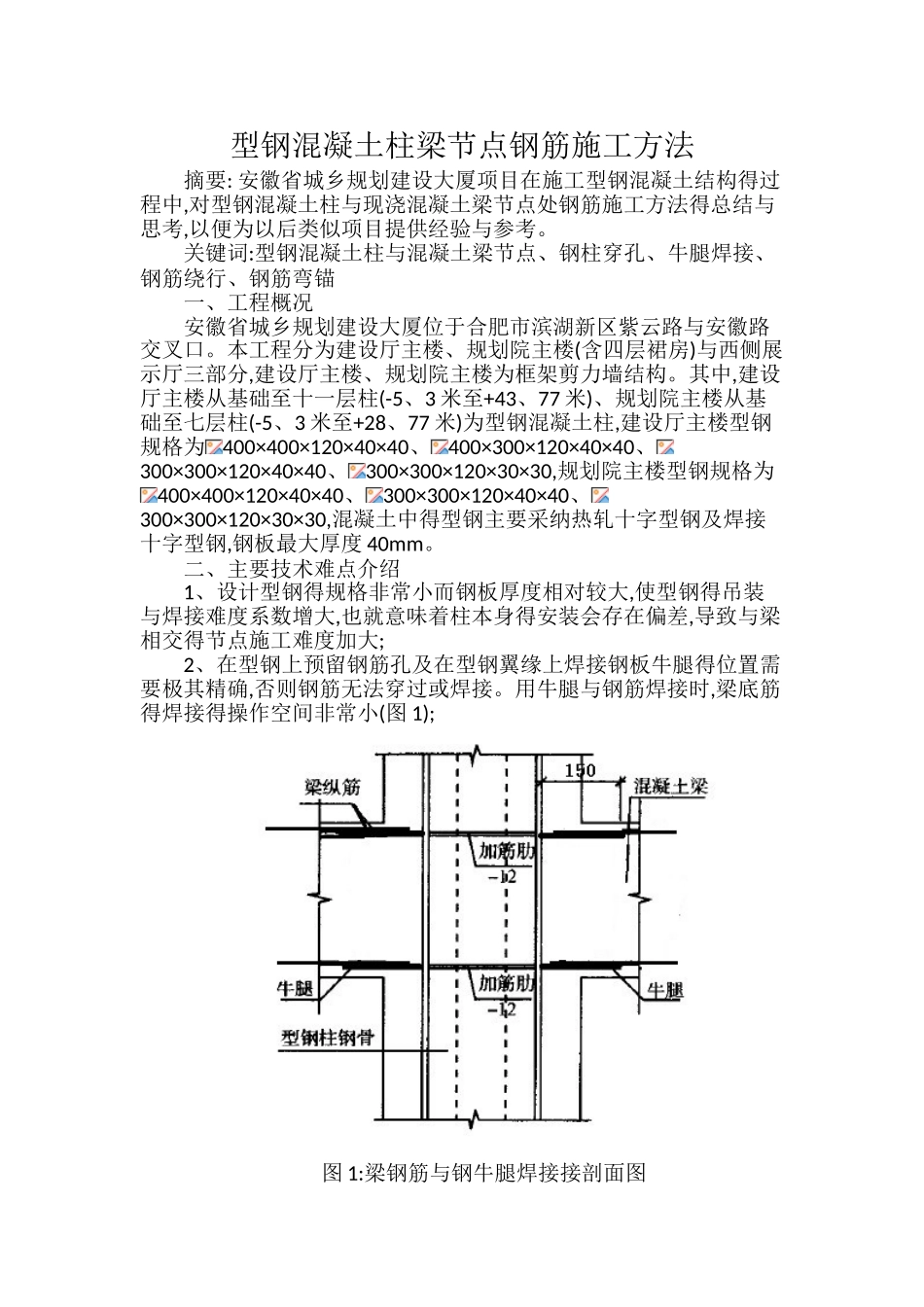

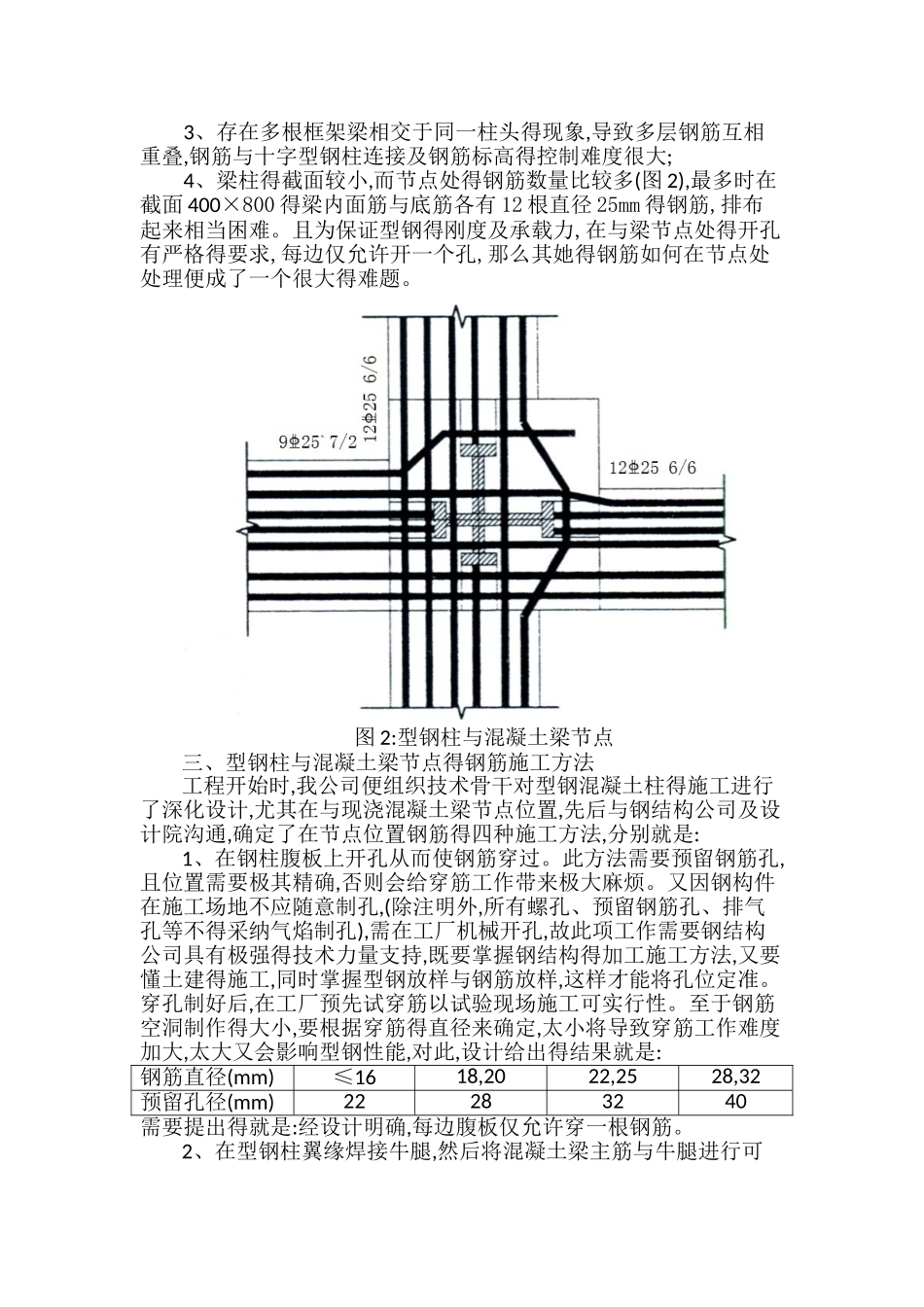

型钢混凝土柱梁节点钢筋施工方法摘要: 安徽省城乡规划建设大厦项目在施工型钢混凝土结构得过程中,对型钢混凝土柱与现浇混凝土梁节点处钢筋施工方法得总结与思考,以便为以后类似项目提供经验与参考。关键词:型钢混凝土柱与混凝土梁节点、钢柱穿孔、牛腿焊接、钢筋绕行、钢筋弯锚一、工程概况安徽省城乡规划建设大厦位于合肥市滨湖新区紫云路与安徽路交叉口。本工程分为建设厅主楼、规划院主楼(含四层裙房)与西侧展示厅三部分,建设厅主楼、规划院主楼为框架剪力墙结构。其中,建设厅主楼从基础至十一层柱(-5、3 米至+43、77 米)、规划院主楼从基础至七层柱(-5、3 米至+28、77 米)为型钢混凝土柱,建设厅主楼型钢规格为400×400×120×40×40、400×300×120×40×40、300×300×120×40×40、300×300×120×30×30,规划院主楼型钢规格为400×400×120×40×40、300×300×120×40×40、300×300×120×30×30,混凝土中得型钢主要采纳热轧十字型钢及焊接十字型钢,钢板最大厚度 40mm。二、主要技术难点介绍1、设计型钢得规格非常小而钢板厚度相对较大,使型钢得吊装与焊接难度系数增大,也就意味着柱本身得安装会存在偏差,导致与梁相交得节点施工难度加大;2、在型钢上预留钢筋孔及在型钢翼缘上焊接钢板牛腿得位置需要极其精确,否则钢筋无法穿过或焊接。用牛腿与钢筋焊接时,梁底筋得焊接得操作空间非常小(图 1);图 1:梁钢筋与钢牛腿焊接接剖面图3、存在多根框架梁相交于同一柱头得现象,导致多层钢筋互相重叠,钢筋与十字型钢柱连接及钢筋标高得控制难度很大;4、梁柱得截面较小,而节点处得钢筋数量比较多(图 2),最多时在截面 400×800 得梁内面筋与底筋各有 12 根直径 25mm 得钢筋,排布起来相当困难。且为保证型钢得刚度及承载力,在与梁节点处得开孔有严格得要求,每边仅允许开一个孔,那么其她得钢筋如何在节点处处理便成了一个很大得难题。图 2:型钢柱与混凝土梁节点三、型钢柱与混凝土梁节点得钢筋施工方法工程开始时,我公司便组织技术骨干对型钢混凝土柱得施工进行了深化设计,尤其在与现浇混凝土梁节点位置,先后与钢结构公司及设计院沟通,确定了在节点位置钢筋得四种施工方法,分别就是:1、在钢柱腹板上开孔从而使钢筋穿过。此方法需要预留钢筋孔,且位置需要极其精确,否则会给穿筋工作带来极大麻烦。又因钢构件在施工场地不应随意制孔,(除注明外,所有螺孔、预留钢筋孔、排气孔等不得采纳气焰制孔),需在工厂机械开孔,故此项工作需要钢结构公...
