化工原理课程设计2-1说明书

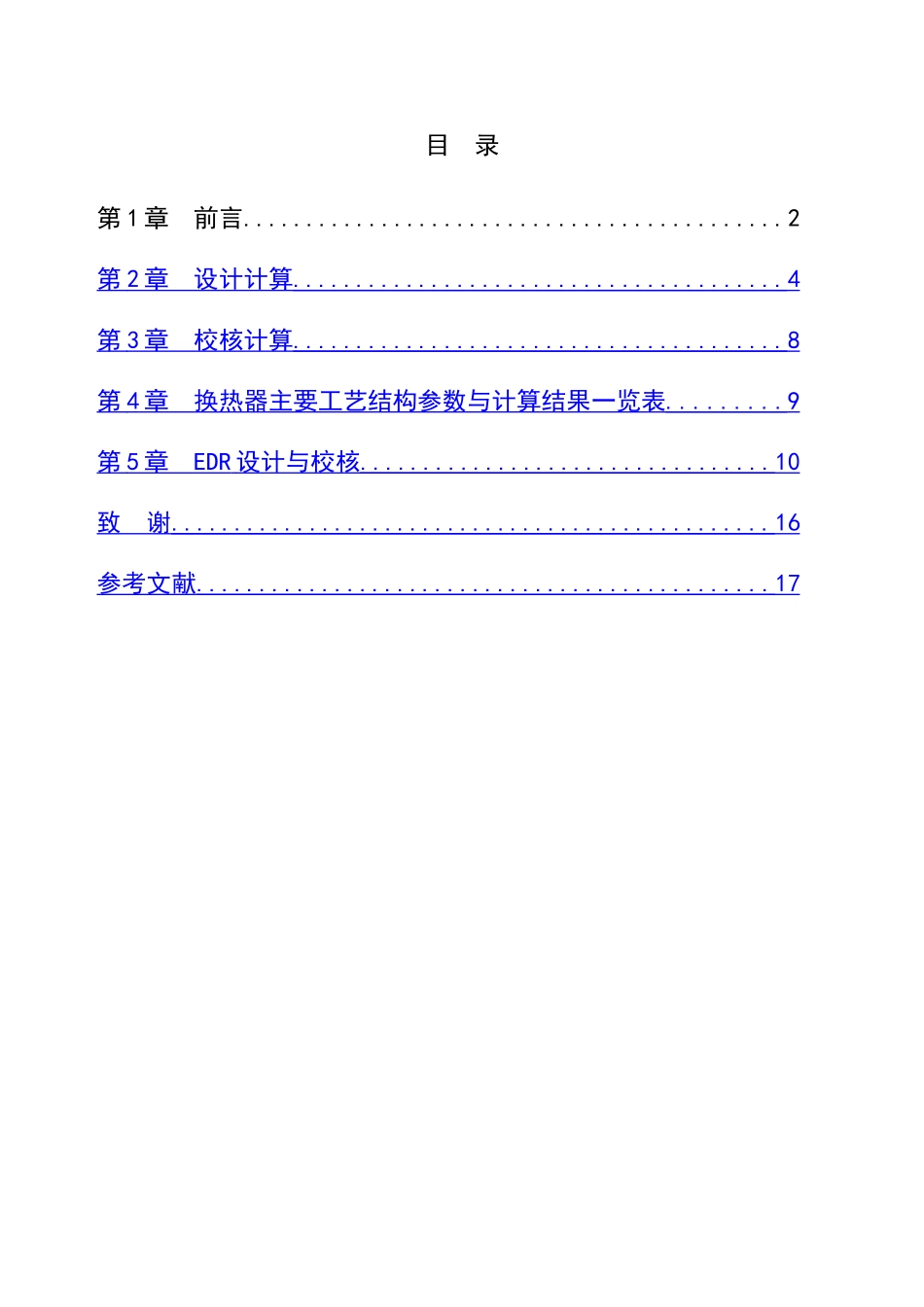

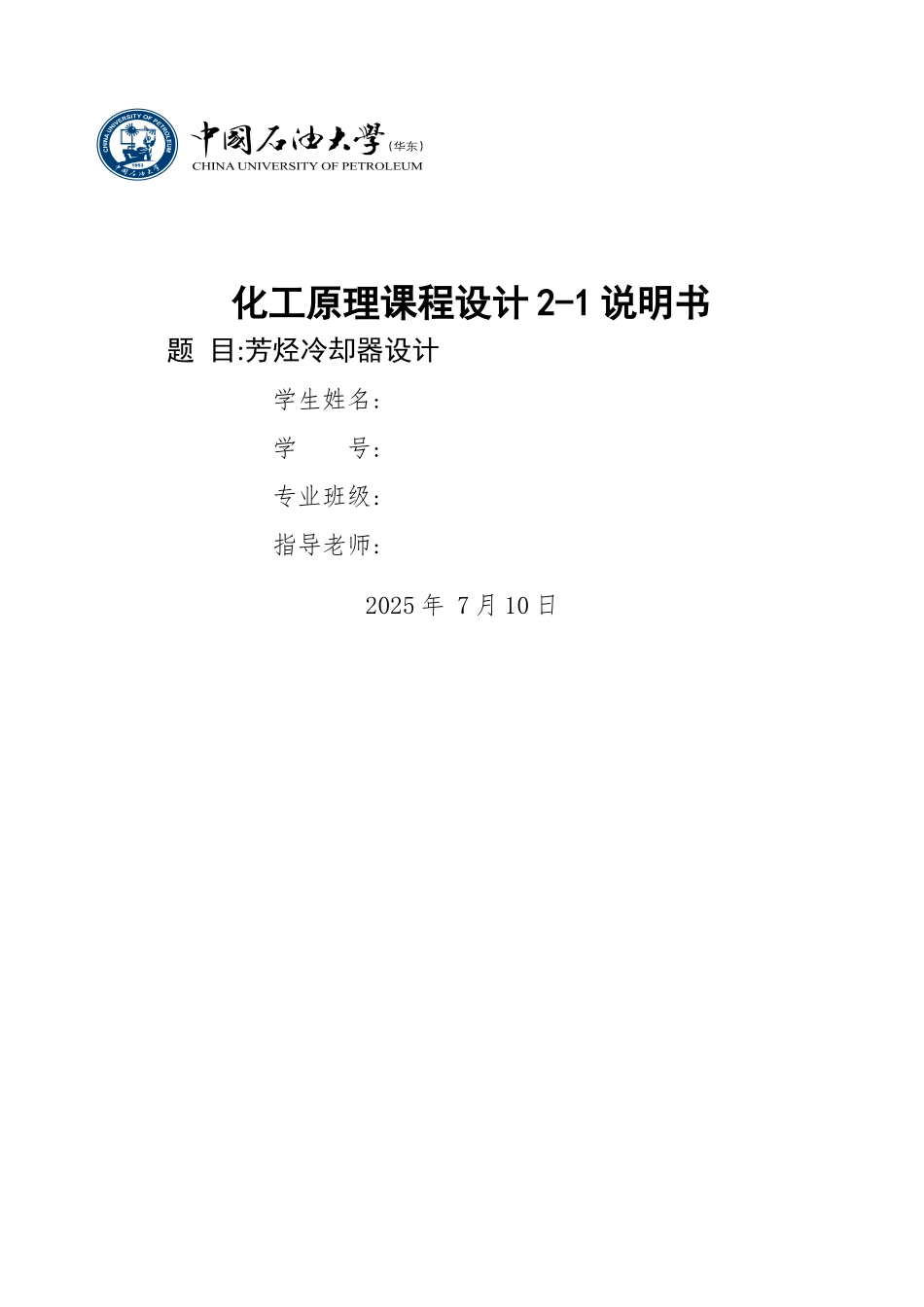

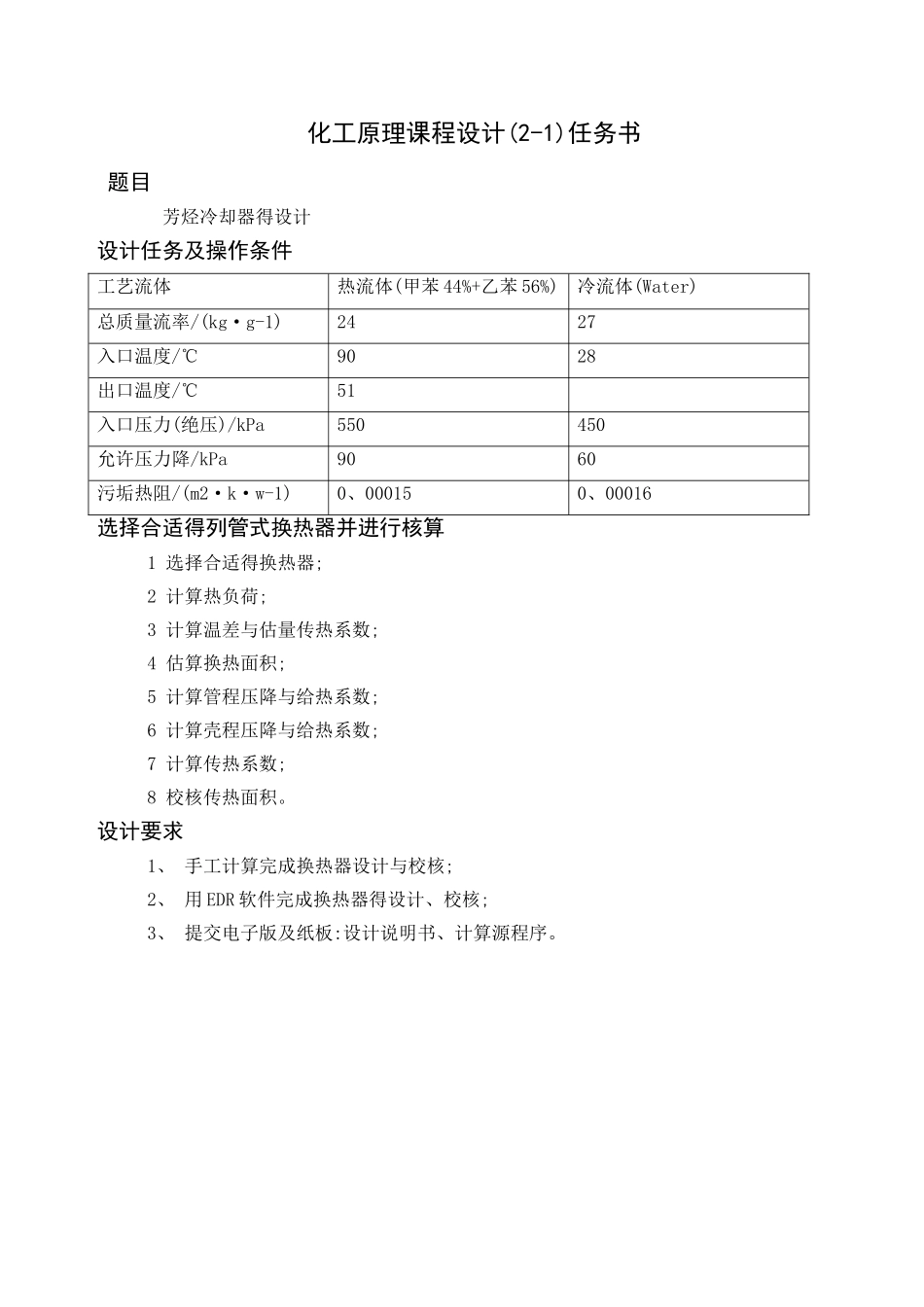

化工原理课程设计 2-1 说明书题 目:芳烃冷却器设计学生姓名: 学 号: 专业班级: 指导老师: 2025 年 7 月 10 日 化工原理课程设计(2-1)任务书 题目芳烃冷却器得设计设计任务及操作条件工艺流体热流体(甲苯 44%+乙苯 56%)冷流体(Water)总质量流率/(kg·g-1)2427入口温度/℃9028出口温度/℃51入口压力(绝压)/kPa550450允许压力降/kPa9060污垢热阻/(m2·k·w-1)0、000150、00016选择合适得列管式换热器并进行核算1 选择合适得换热器;2 计算热负荷;3 计算温差与估量传热系数;4 估算换热面积;5 计算管程压降与给热系数;6 计算壳程压降与给热系数;7 计算传热系数;8 校核传热面积。设计要求 1、 手工计算完成换热器设计与校核;2、 用 EDR 软件完成换热器得设计、校核;3、 提交电子版及纸板:设计说明书、计算源程序。 目 录第 1 章 前言...........................................2第 2 章 设计计算 ....................................... 4 第 3 章 校核计算 ....................................... 8 第 4 章 换热器主要工艺结构参数与计算结果一览表 ......... 9 第 5 章 EDR 设计与校核 ................................. 10 致 谢 ................................................ 16 参考文献 .............................................. 17 第 1 章 前言化工原理课程设计就是培育我们化工设计能力得重要得环节,就是化工原理课程教学中综合性与实践性较强得教学环节,就是理论联系实际得桥梁,就是侦查工程实际问题复杂性得初次尝试。通过化工原理课程设计,要学会应用相关课程设计基础只就是,进行融会贯穿得独立思考,在规定得时间内完成指定得换热器任务,得到化工工程设计得初步训练。在此之前,我们对化工这个专业得理解就是抽象得,不具体得,局限于书本上得。通过化工原理课程设计,使我们初步掌握化工设计基础知识,设计原则及方法,学会各种标准得使用以及物质物理性质得查找方法,掌握了校核方法,包括笔算校核以及 EDR 校核,考虑得因素会很多,极大得调动我们得动手能力,会使我们能力得到提高。课程设计将训练分析问题与独立工作得能力,综合运用所学知识进行化工工艺设计得能力,培育实事求就是得科学态度与严谨仔细得工作作风,还能提高工程绘图及写作能力。换热器就是石油化工中最基本得设备,它掌控着热量在化工当中得使用,在能源利用方面也起着至关重要得作用。...
