化工原理课程设计苯氯苯分离过程筛板式精馏塔设计本科论文

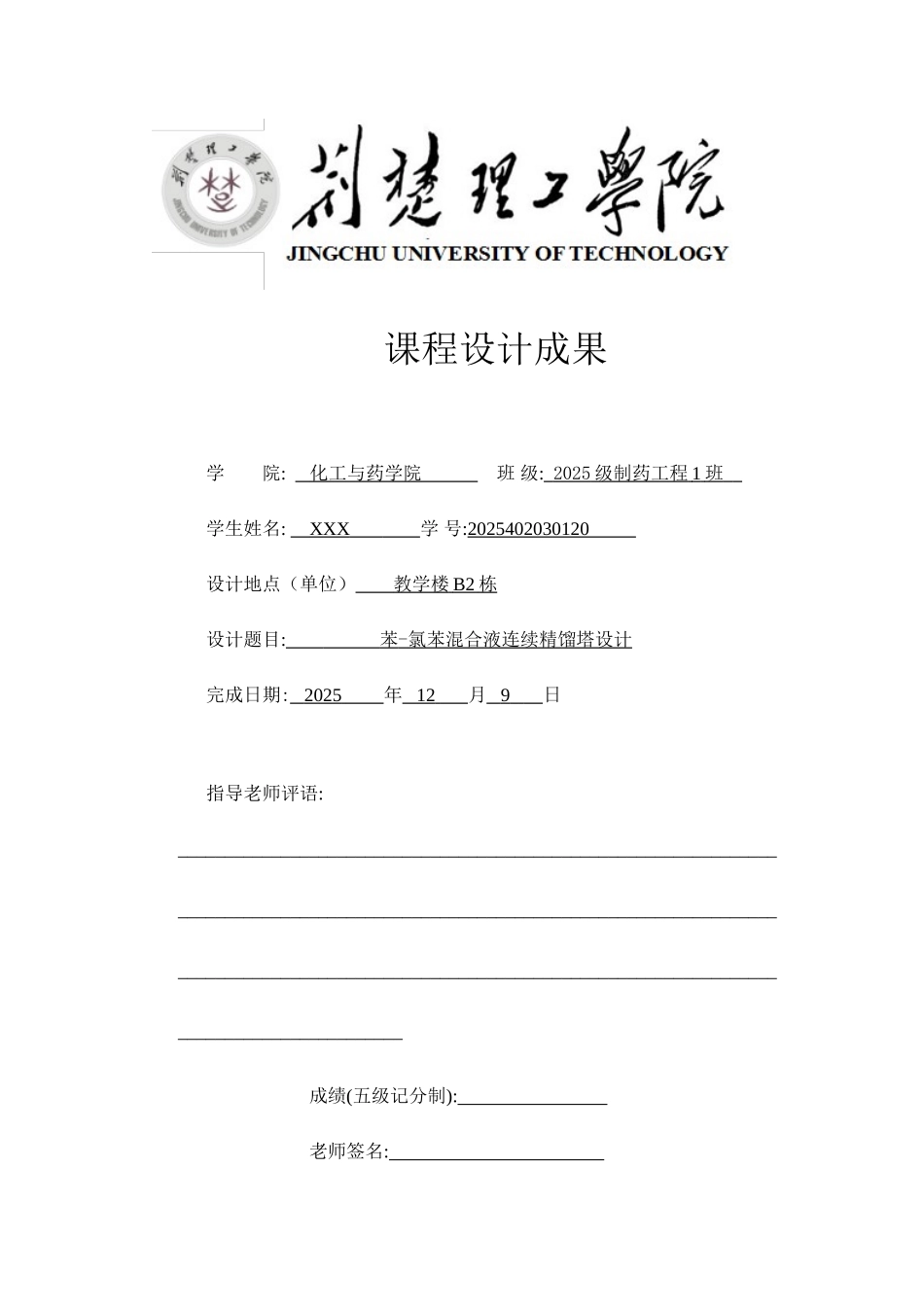

课程设计成果学 院: 化工与药学院 班 级: 2025 级制药工程 1 班 学生姓名: XXX 学 号:2025402030120 设计地点（单位） 教学楼 B2 栋 设计题目: 苯 - 氯苯混合液连续精馏塔设计 完成日期: 2025 年 12 月 9 日 指导老师评语: ________________________________________________________________________________________________________________________________________________________________________________________________________________________成绩(五级记分制): 老师签名: 荆楚理工学院课程设计任务书设计题目：苯—氯苯混合液的板式精馏塔的设计学生姓名课程名称化工原理课程设计专业班级14 制药 1 班地 点学生平常上课对应的教室起止时间设计内容及要求一、设计内容（一）工艺设计1、选择工艺流程2、精馏塔工艺计算（1）物料衡算确定各物料流量和组（2）经济核算确定适宜的回流比（3）精馏塔实际塔板数（二）精馏塔设备设计1、塔和塔板主要工艺结构的设计计算；2、塔内流体力学性能的设计计算；3、绘制塔板负荷性能图。画出精馏段和提馏段某块的负荷性能图；4、附属设备设计和选用；5、绘制带控制点的工艺流程图、精馏塔的工艺条件图；（三）编写设计说明书 1、目录2、设计题目3、流程示意图4、流程和方案的说明及论证5、设计结果概要（主要设备尺寸，各种物料量和操作状态，能耗指标，设计时规定的主要操作参数及附属设备的规格型号及数量）6、设计计算与说明7、对设计的评述及有关问题的分析讨论8、参考文献目录二、设计要求1、写出详细计算步骤，并注明选用数据的来源；2、每项设计结束后，列出计算结果明细表；3、对图、表分别按顺序编号；4、选用的物性数据、引用的经验公式及图表应注明来历，符号和单位要统一；5、按规定的时间进行设计，并按时完成任务.设计参数1、生产能力：年处理量 3 万吨（开工率 300 天/年）2、原 料：苯的含量为 35%（质量分数，下同）进料热状况由设计者自选3、分离要求：塔顶馏出液中苯含量不低于 98%塔底釜液中苯含量不高于 2%4、操作压力：常压 101.325Kpa 操作 塔顶表压 4Kpa 单板压降≤0.7Kpa5、回流比： R=(1.1～2.0)Rmin ，由设计者自选6、塔顶采纳全凝器，泡点回流7、塔釜采纳间接水蒸气加热8、全塔效率:0.529（徐文倩）9、公用工程自选进度要求1、资料查阅、收集和整理、设计方案确定及设计计算参数的猎取（2 天）2、工艺计算与设备主...
