化工原理课程设计苯氯苯分离过程连续精馏塔的设计本科论文

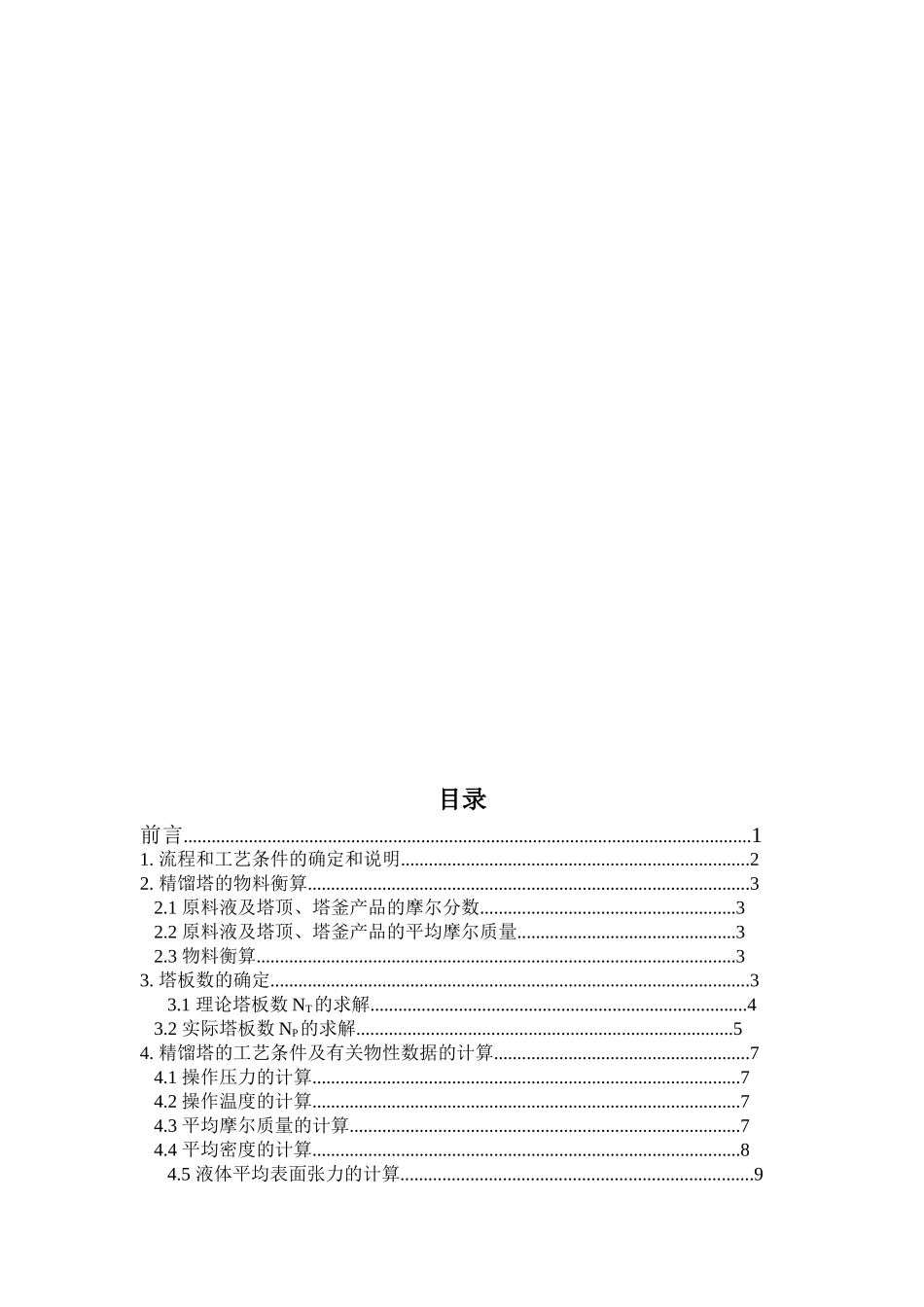

敬我最爱的广药~《化工原理》课程设计苯-氯苯分离过程连续精馏塔的设计学 院 医药化工学院 专 业 化学工程与工艺 班 级 11 化工 <1> 班 姓 名 星空下阿狸的课程设计 学 号 指导老师 2013 年 12 月 30 日设计任务书(一) 设计题目：试设计一座苯-氯苯连续精馏塔生产氯苯。进精馏塔的料液中含氯苯 45% （质量分数，下同），其余为苯；要求年产纯度 99% 的氯苯 16 万吨/年，塔顶中氯苯含量不得高于 1% 。(二) 操作条件1) 塔顶压力：4kPa（表压）2) 进料热状态 自选 3) 回流比 自选 4) 塔底加热蒸气为低压蒸汽5) 单板压降≤0.7 kPa(三) 塔板类型自选。(四) 工作日每年工作日为 300 天，每天 24 小时连续运行。(五) 设计说明书的内容1. 设计内容(1) 流程和工艺条件的确定和说明；(2) 操作条件和基础数据；(3) 精馏塔的物料衡算； (4) 塔板数的确定；(5) 精馏塔的工艺条件及有关物性数据的计算； (6) 精馏塔的塔体工艺尺寸计算； (7) 塔板主要工艺尺寸的计算； (8) 塔板的流体力学验算； (9) 塔板负荷性能图； (10) 主要工艺接管尺寸的计算和选取（进料管、回流管、釜液出口管、塔顶蒸汽管、人孔等）；(11) 塔板主要结构参数表；(12) 对设计过程的评述和有关问题的讨论。 2. 设计图纸要求： 1) 绘制生产工艺流程图（A3 号图纸）； 2) 绘制精馏塔设计条件图（A3 号图纸）。目录前言..........................................................................................................................11. 流程和工艺条件的确定和说明...........................................................................22. 精馏塔的物料衡算...............................................................................................3 2.1 原料液及塔顶、塔釜产品的摩尔分数.......................................................3 2.2 原料液及塔顶、塔釜产品的平均摩尔质量...............................................3 2.3 物料衡算.......................................................................................................33. 塔板数的确定.......................................................................................................33.1 理论塔板数 NT的求解......................................
