北京某办公楼中央空调系统设计大学论文

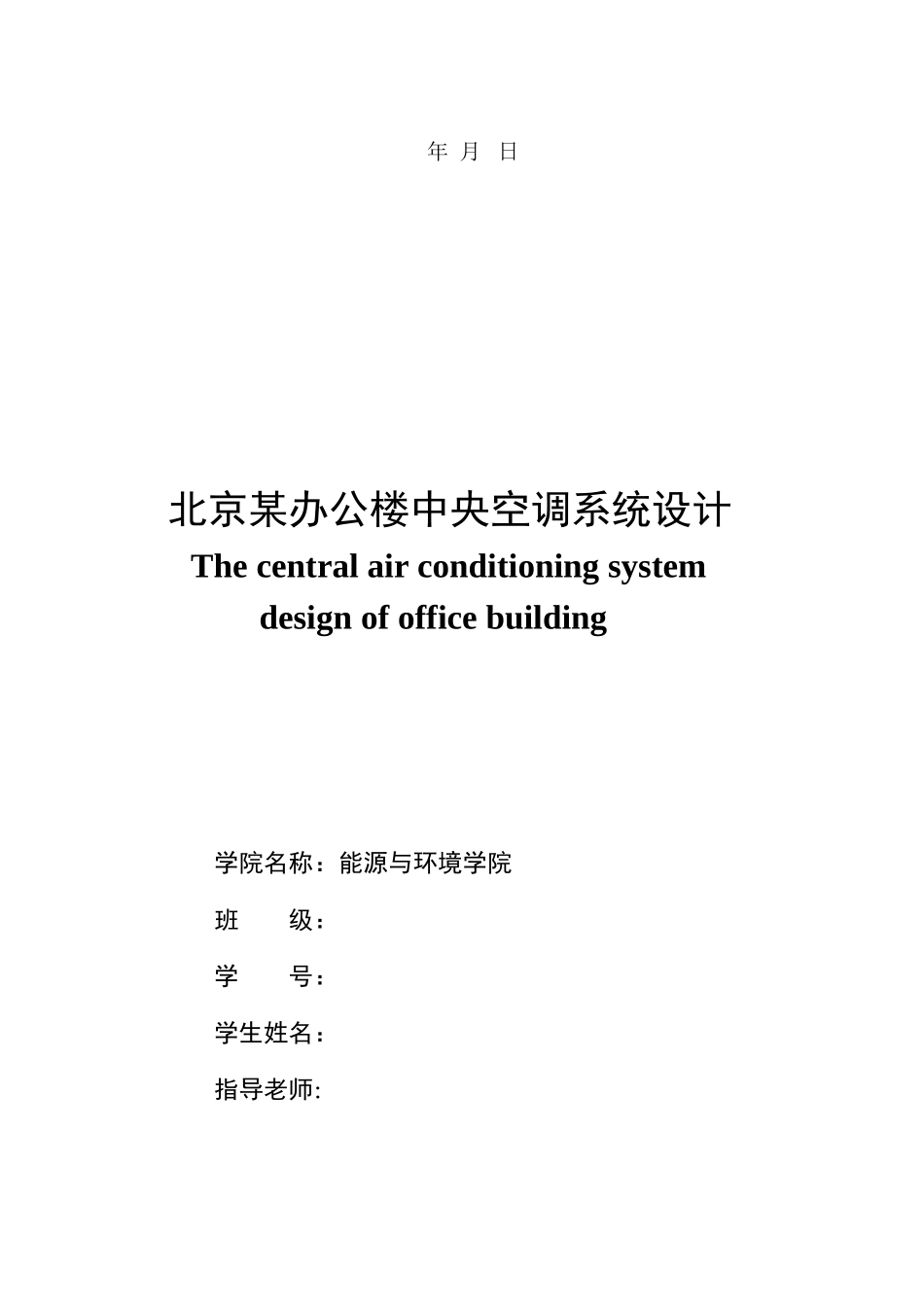

毕业设计（论文）题目名称：北京某办公楼中央空调系统设计学院名称：能源与环境学院班 级：学 号：学生姓名：指导老师： 年 月 日北京某办公楼中央空调系统设计The central air conditioning system design of office building 学院名称：能源与环境学院班 级：学 号：学生姓名：指导老师： 年 月 日摘 要 本工程为北京某办公楼中央空调系统，拟为之设计合理的中央空调系统为室内人员提供舒适的工作环境。建筑共五层，总面积为 4365㎡，层高 4.0m。设计内容包括：空调冷负荷计算；空调系统划分与系统方案的确定；风系统的设计与计算；室内送风方式与气流组织形式的确定；风管系统保温层的设计；消声防震设计等内容。空调设计中，大空间采纳全空气一次回风的空气处理方案，从节能的角度考虑，采纳露点送风。空气处理机组设在每层的空调机房内，新回风经集中处理后送入各空调房间。气流组织采纳上送上回的气流组织形式，送风口选用方形散流器，回风口采纳单层百叶回风口。其余空调房间因面积较小，采纳风机盘管加新风系统，将室外新风处理到低于室内空气焓值的状态，承担室内全部湿负荷和部分冷负荷。新风由设置在走廊内的吊顶新风机组处理后送入各房间。风机盘管送风选用侧送式，安装形式为卧式暗装。空调用制冷机房设在地下室，选用一台螺杆式冷水机组。夏天使用冷水机组提供的 7/12℃的冷水。水管路采纳两管制。冷却塔置于屋顶，配一台。关键词：办公楼，全空气系统，风机盘管系统，性能比较AbstractThis works for a between production in beijing central air-conditioning system, so as to create a comfortable work environment for the stuff. Construction of 5 layer, the total area of 4365 ㎡, the layer is 4.0 m. It contains: cooling load calculation; air conditioning system division and system solutions to determine the; the wind system design and calculation; indoor air distribution mode and the airflow organization form of sure; duct system design of insulation layer; noise and vibration control, etc. In air conditioning design, 1F use the entire air time to return to the wind the air processing plan. From energy conservation angle consideration, U...
