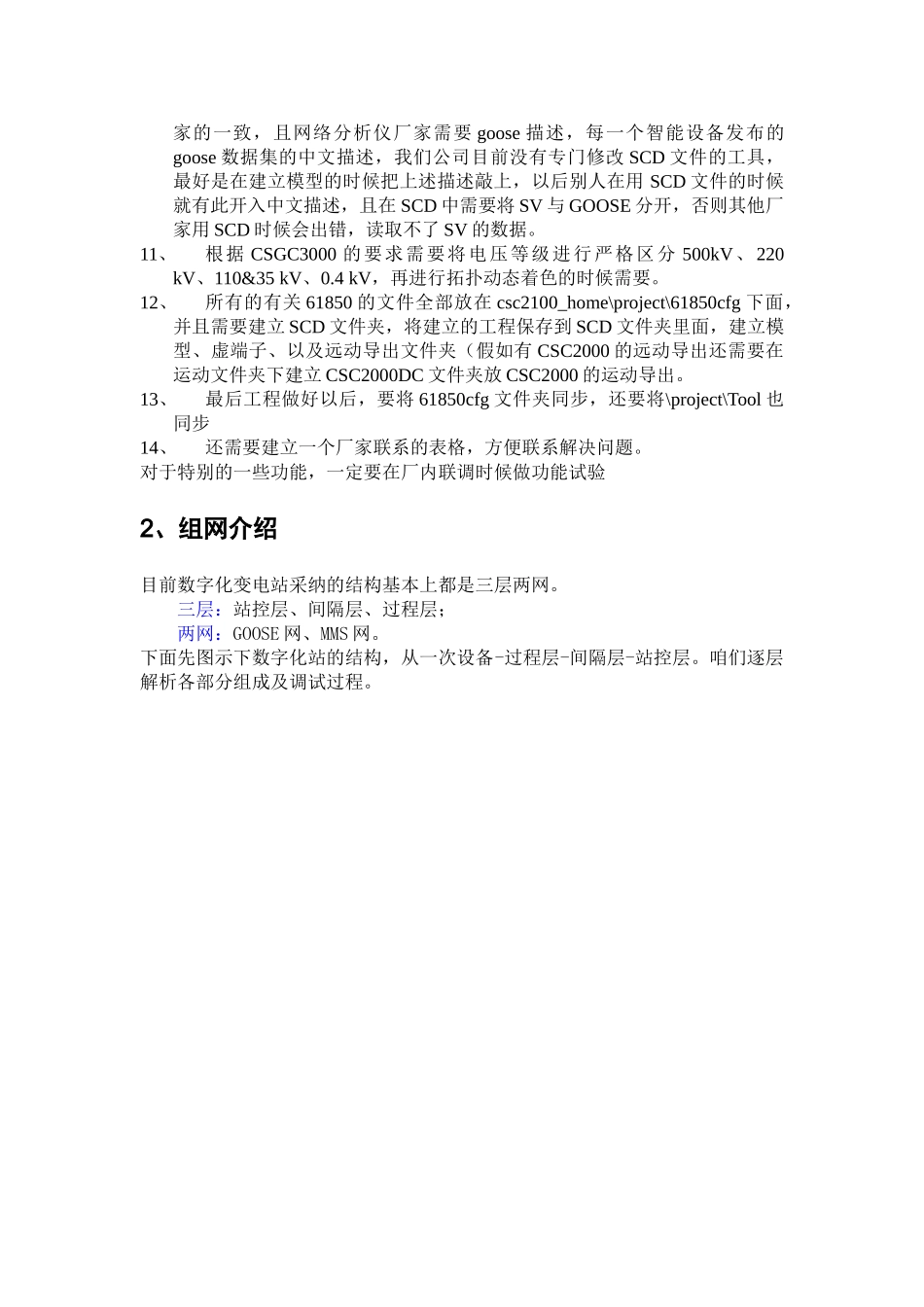

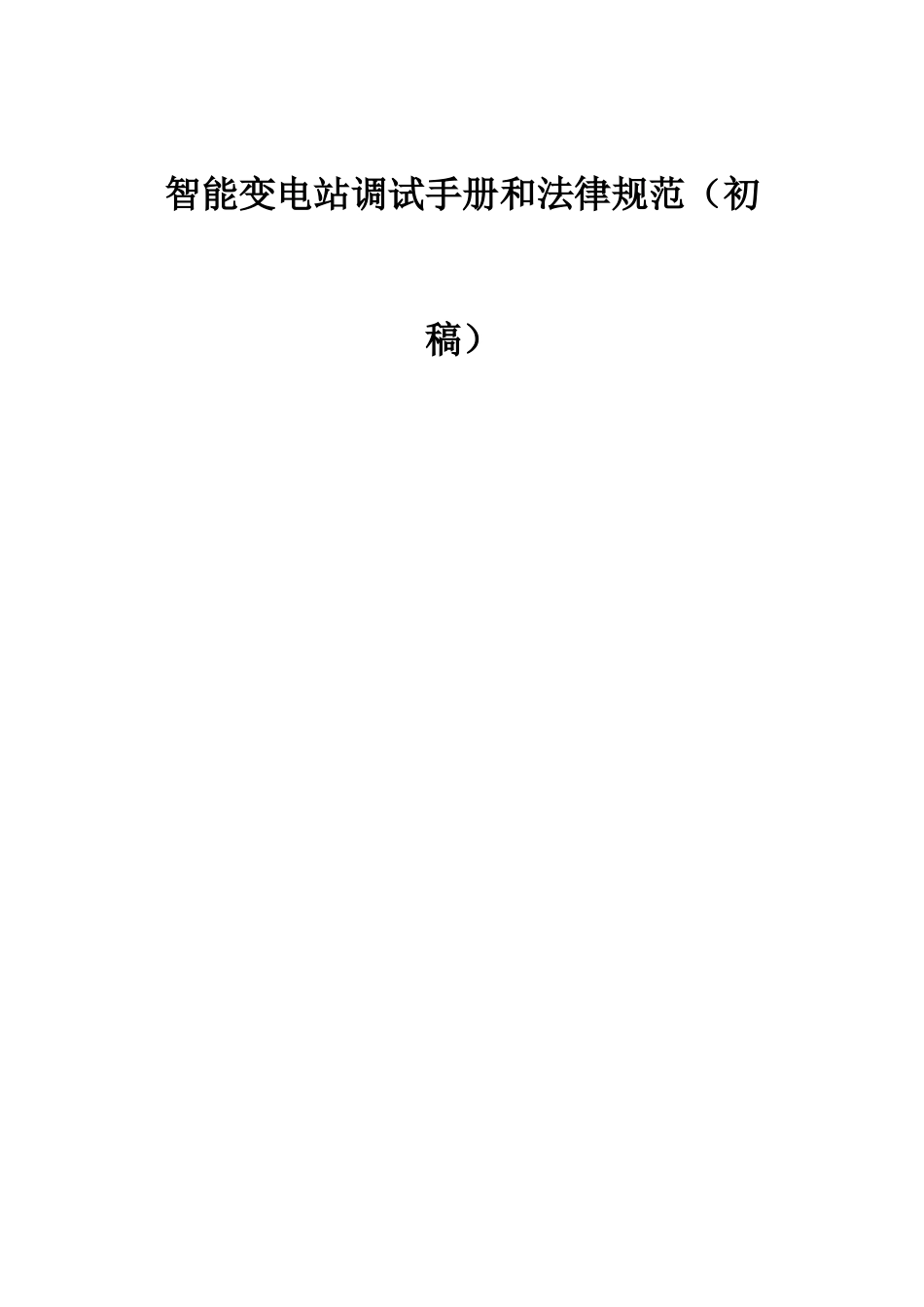

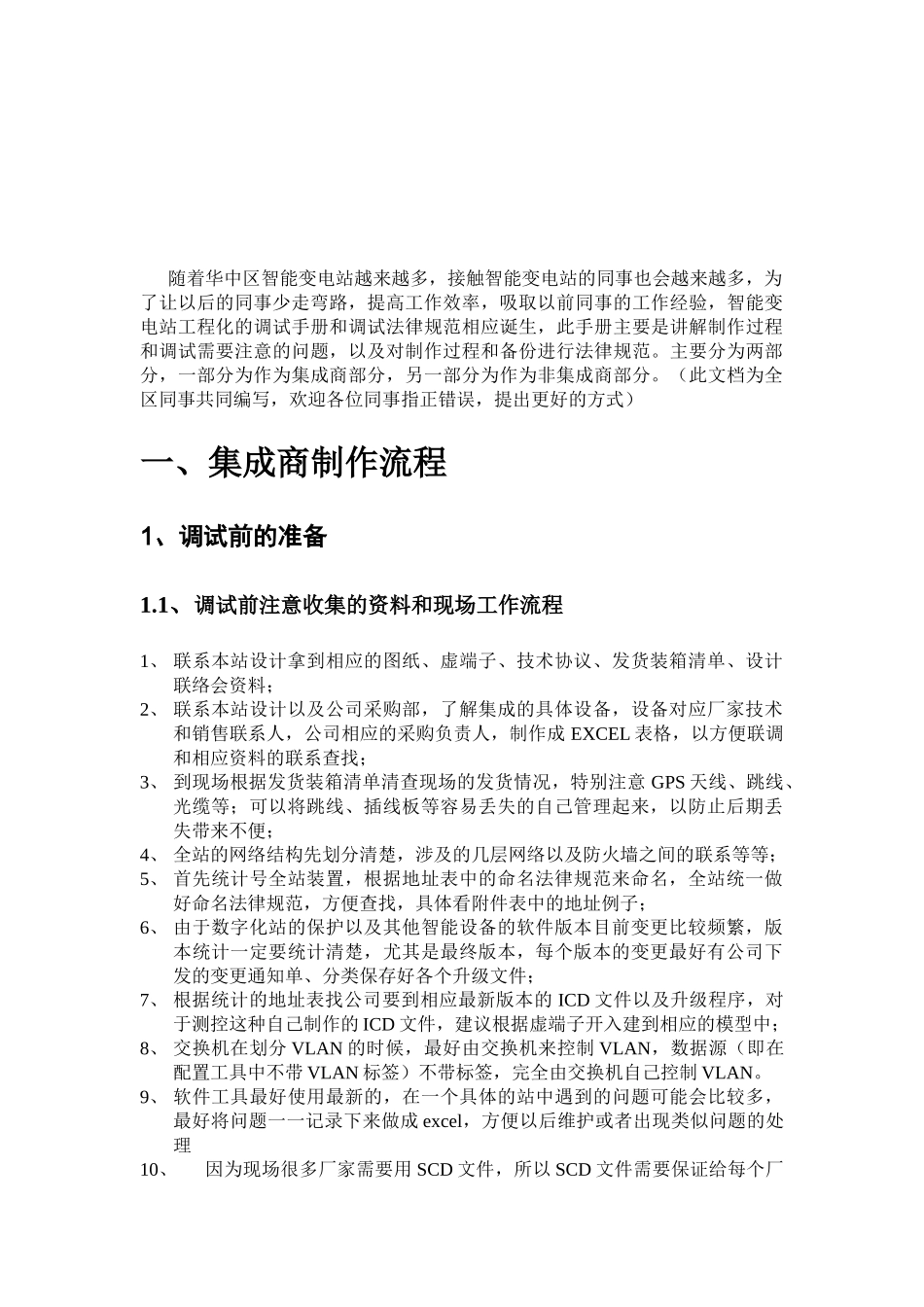

智能变电站调试手册和法律规范（初稿）随着华中区智能变电站越来越多，接触智能变电站的同事也会越来越多，为了让以后的同事少走弯路，提高工作效率，吸取以前同事的工作经验，智能变电站工程化的调试手册和调试法律规范相应诞生，此手册主要是讲解制作过程和调试需要注意的问题，以及对制作过程和备份进行法律规范。主要分为两部分，一部分为作为集成商部分，另一部分为作为非集成商部分。（此文档为全区同事共同编写，欢迎各位同事指正错误，提出更好的方式）一、集成商制作流程1、调试前的准备1.1、调试前注意收集的资料和现场工作流程1、 联系本站设计拿到相应的图纸、虚端子、技术协议、发货装箱清单、设计联络会资料；2、 联系本站设计以及公司采购部，了解集成的具体设备，设备对应厂家技术和销售联系人，公司相应的采购负责人，制作成 EXCEL 表格，以方便联调和相应资料的联系查找；3、 到现场根据发货装箱清单清查现场的发货情况，特别注意 GPS 天线、跳线、光缆等；可以将跳线、插线板等容易丢失的自己管理起来，以防止后期丢失带来不便；4、 全站的网络结构先划分清楚，涉及的几层网络以及防火墙之间的联系等等；5、 首先统计号全站装置，根据地址表中的命名法律规范来命名，全站统一做好命名法律规范，方便查找，具体看附件表中的地址例子；6、 由于数字化站的保护以及其他智能设备的软件版本目前变更比较频繁，版本统计一定要统计清楚，尤其是最终版本，每个版本的变更最好有公司下发的变更通知单、分类保存好各个升级文件；7、 根据统计的地址表找公司要到相应最新版本的 ICD 文件以及升级程序，对于测控这种自己制作的 ICD 文件，建议根据虚端子开入建到相应的模型中；8、 交换机在划分 VLAN 的时候，最好由交换机来控制 VLAN，数据源（即在配置工具中不带 VLAN 标签）不带标签，完全由交换机自己控制 VLAN。9、 软件工具最好使用最新的，在一个具体的站中遇到的问题可能会比较多，最好将问题一一记录下来做成 excel，方便以后维护或者出现类似问题的处理10、因为现场很多厂家需要用 SCD 文件，所以 SCD 文件需要保证给每个厂家的一致，且网络分析仪厂家需要 goose 描述，每一个智能设备发布的goose 数据集的中文描述，我们公司目前没有专门修改 SCD 文件的工具，最好是在建立模型的时候把上述描述敲上，以后别人在用 SCD 文件的时候就有此开入中文描述，且在 SCD 中需要将 SV 与 GOOSE ...
