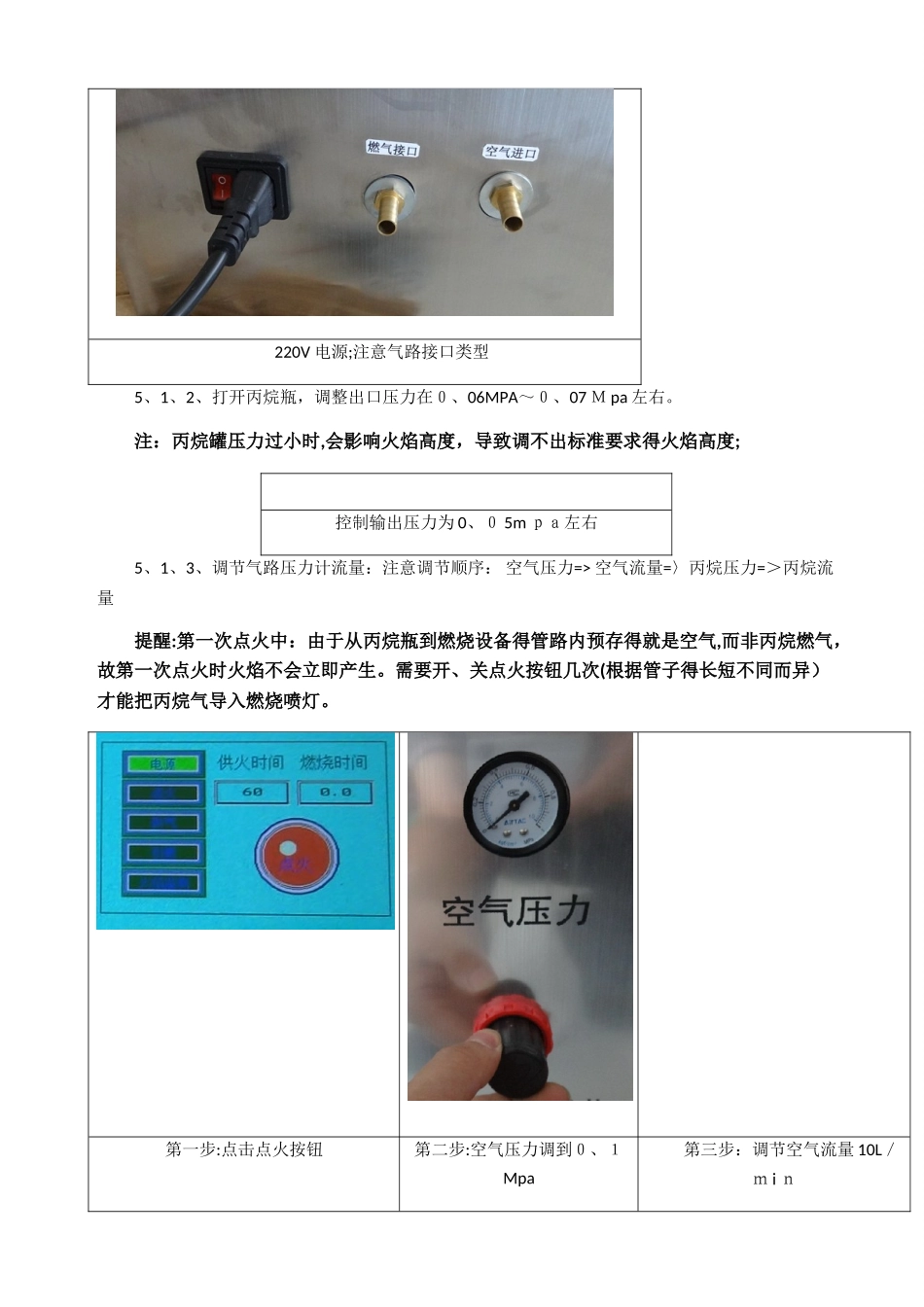

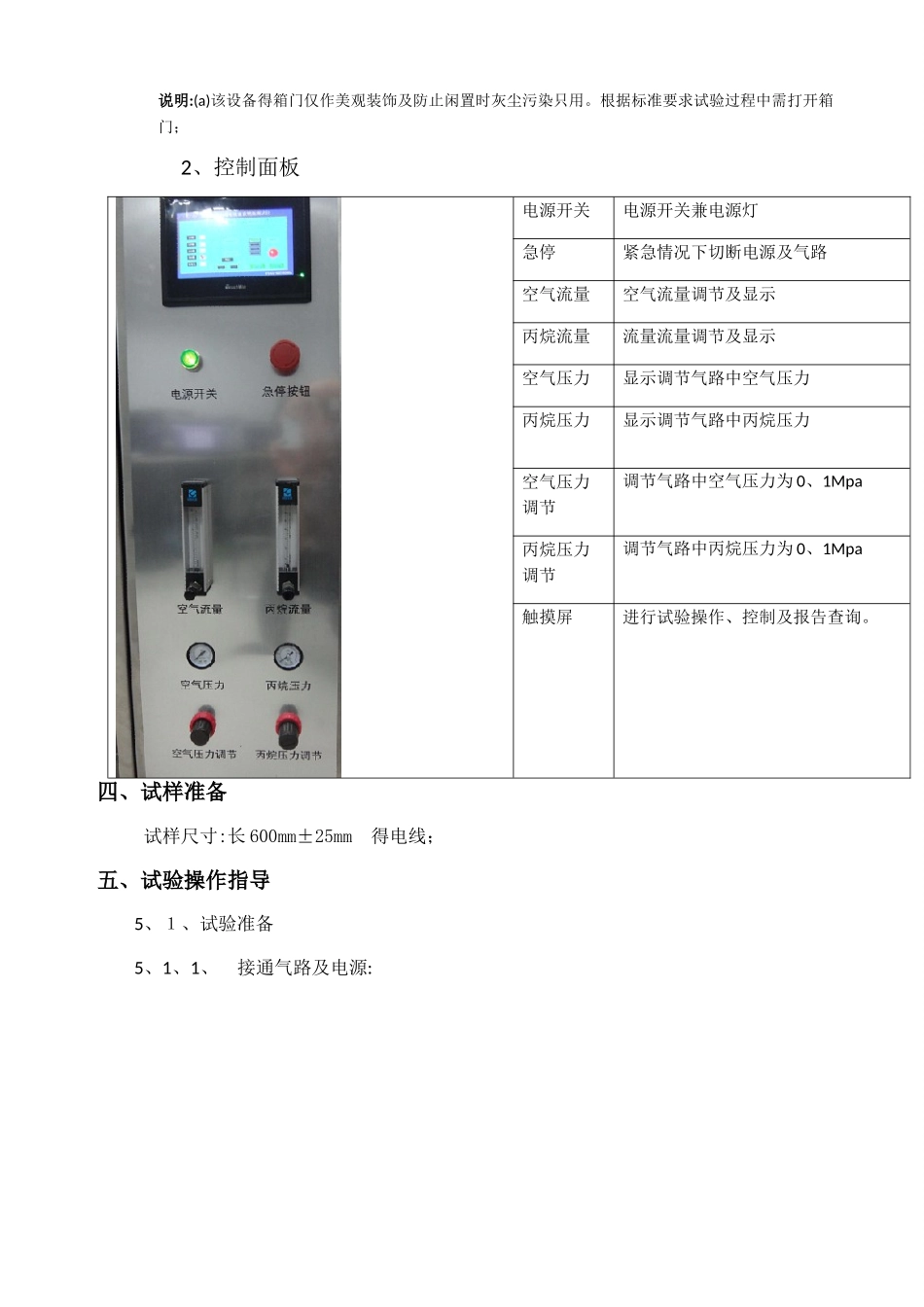

编 号 ： N M Z X Z J - Ｚ D — 0 1 5热延伸试验装置作业指导书一、 概述泰思泰克单根绝缘电线电缆垂直燃烧试验仪依据GB／Ｔ18380、１1、１2－2025研制，单根电线电缆燃烧测试仪用于测试电线电缆在过热、过流等非正常状态下,其绝缘层得阻燃性能。应用于线电缆或光缆得垂直火焰蔓延测试,同时可检验在火焰条件下滴露物得燃烧状况。二、 引用标准GBT 1838 ０、11，12—２００ 8 单根绝缘电线电缆火焰垂直蔓延试验三、 试验设备 1、机箱A喷灯B箱门 (ａ）Ｃ液晶触摸屏D控制面板E点火针F喷灯头 CBAEFDF说明:(a)该设备得箱门仅作美观装饰及防止闲置时灰尘污染只用。根据标准要求试验过程中需打开箱门；2、控制面板电源开关电源开关兼电源灯急停紧急情况下切断电源及气路空气流量空气流量调节及显示丙烷流量流量流量调节及显示空气压力显示调节气路中空气压力丙烷压力显示调节气路中丙烷压力空气压力调节调节气路中空气压力为 0、1Mpa丙烷压力调节调节气路中丙烷压力为 0、1Mpa触摸屏进行试验操作、控制及报告查询。四、试样准备 试样尺寸:长 600mm±25mm 得电线；五、试验操作指导5、１、试验准备5、1、1、 接通气路及电源:220V 电源;注意气路接口类型5、1、2、打开丙烷瓶，调整出口压力在０、06MPA～０、07 Ｍ pa 左右。注：丙烷罐压力过小时,会影响火焰高度，导致调不出标准要求得火焰高度;控制输出压力为 0、０ 5m ｐａ左右5、1、3、调节气路压力计流量：注意调节顺序： 空气压力=> 空气流量=〉丙烷压力=＞丙烷流量提醒:第一次点火中：由于从丙烷瓶到燃烧设备得管路内预存得就是空气,而非丙烷燃气，故第一次点火时火焰不会立即产生。需要开、关点火按钮几次(根据管子得长短不同而异）才能把丙烷气导入燃烧喷灯。第一步:点击点火按钮第二步:空气压力调到０、１Mpa第三步：调节空气流量 10L／ｍ i ｎ第四步：调节丙烷压力到 0、１ Mpa第五步：调节丙烷流量到 1L/ｍ in(a)注：丙烷流量刻度标线(详见说明(a)）说明（ａ）： 因为进口丙烷流量计需定制，时间周期较长。部分产品会根据客户得时间要求用空气流量计替代;空气与丙烷流量计得刻度换算为: 丙烷流量=空气刻度流量 ＊ 0、６ 4 ５;因标准要求丙烷流量为 650ml/min，所以该设备得丙烷流量应调整到空气刻度得 1L／ｍ in 位置；设备已经在对应刻度位置画好标线;5、1、４、调节火焰高度点火，用火焰高度尺检查火焰高度；在标准规定得流量范围内...
