单片机-电子工程-外文翻译-外文文献-英文文献-LED显示屏控制系统

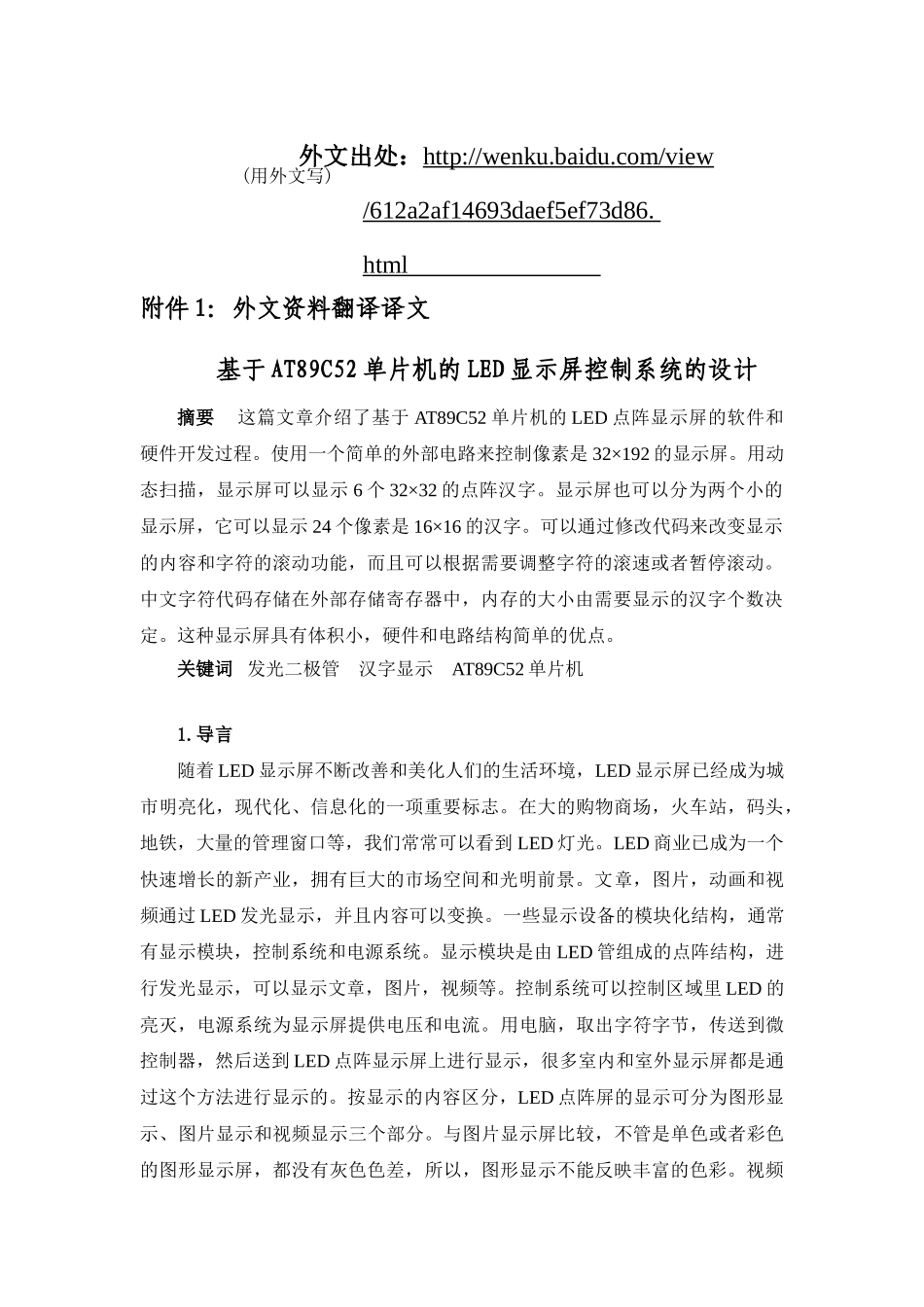

外文出处：http://wenku.baidu.com/view /612a2af14693daef5ef73d86. html 附件 1：外文资料翻译译文基于 AT89C52 单片机的 LED 显示屏控制系统的设计摘要这篇文章介绍了基于 AT89C52 单片机的 LED 点阵显示屏的软件和硬件开发过程。使用一个简单的外部电路来控制像素是 32×192 的显示屏。用动态扫描，显示屏可以显示 6 个 32×32 的点阵汉字。显示屏也可以分为两个小的显示屏，它可以显示 24 个像素是 16×16 的汉字。可以通过修改代码来改变显示的内容和字符的滚动功能，而且可以根据需要调整字符的滚速或者暂停滚动。中文字符代码存储在外部存储寄存器中，内存的大小由需要显示的汉字个数决定。这种显示屏具有体积小，硬件和电路结构简单的优点。关键词 发光二极管 汉字显示 AT89C52 单片机1.导言随着 LED 显示屏不断改善和美化人们的生活环境，LED 显示屏已经成为城市明亮化，现代化、信息化的一项重要标志。在大的购物商场，火车站，码头，地铁，大量的管理窗口等，我们常常可以看到 LED 灯光。LED 商业已成为一个快速增长的新产业，拥有巨大的市场空间和光明前景。文章，图片，动画和视频通过 LED 发光显示，并且内容可以变换。一些显示设备的模块化结构，通常有显示模块，控制系统和电源系统。显示模块是由 LED 管组成的点阵结构，进行发光显示，可以显示文章，图片，视频等。控制系统可以控制区域里 LED 的亮灭，电源系统为显示屏提供电压和电流。用电脑，取出字符字节，传送到微控制器，然后送到 LED 点阵显示屏上进行显示，很多室内和室外显示屏都是通过这个方法进行显示的。按显示的内容区分，LED 点阵屏的显示可分为图形显示、图片显示和视频显示三个部分。与图片显示屏比较，不管是单色或者彩色的图形显示屏，都没有灰色色差，所以，图形显示不能反映丰富的色彩。视频(用外文写)显示屏不但可以显示运动、清楚和全彩的图像，也可以显示电视和计算机信号。虽然三者之间有一些不同，但显示的原理基本一样。单片机具有优良的性价比，体型小，可靠性高，控制能力强，它广泛用于智能仪器、机电一体化的实时过程控制、机器人、家用电器、模糊控制和通讯系统等。这篇文章讲诉了 LED 显示屏设计相关原理，以及对硬件的设计和软件流程进行了详细的介绍。最后，我们对整体的设计进行仿真并对结果进行了分析。2.系统总体结构的设计通过控制系统实现的目标、功能、可靠性、成本，精度和速度，选择单片...
