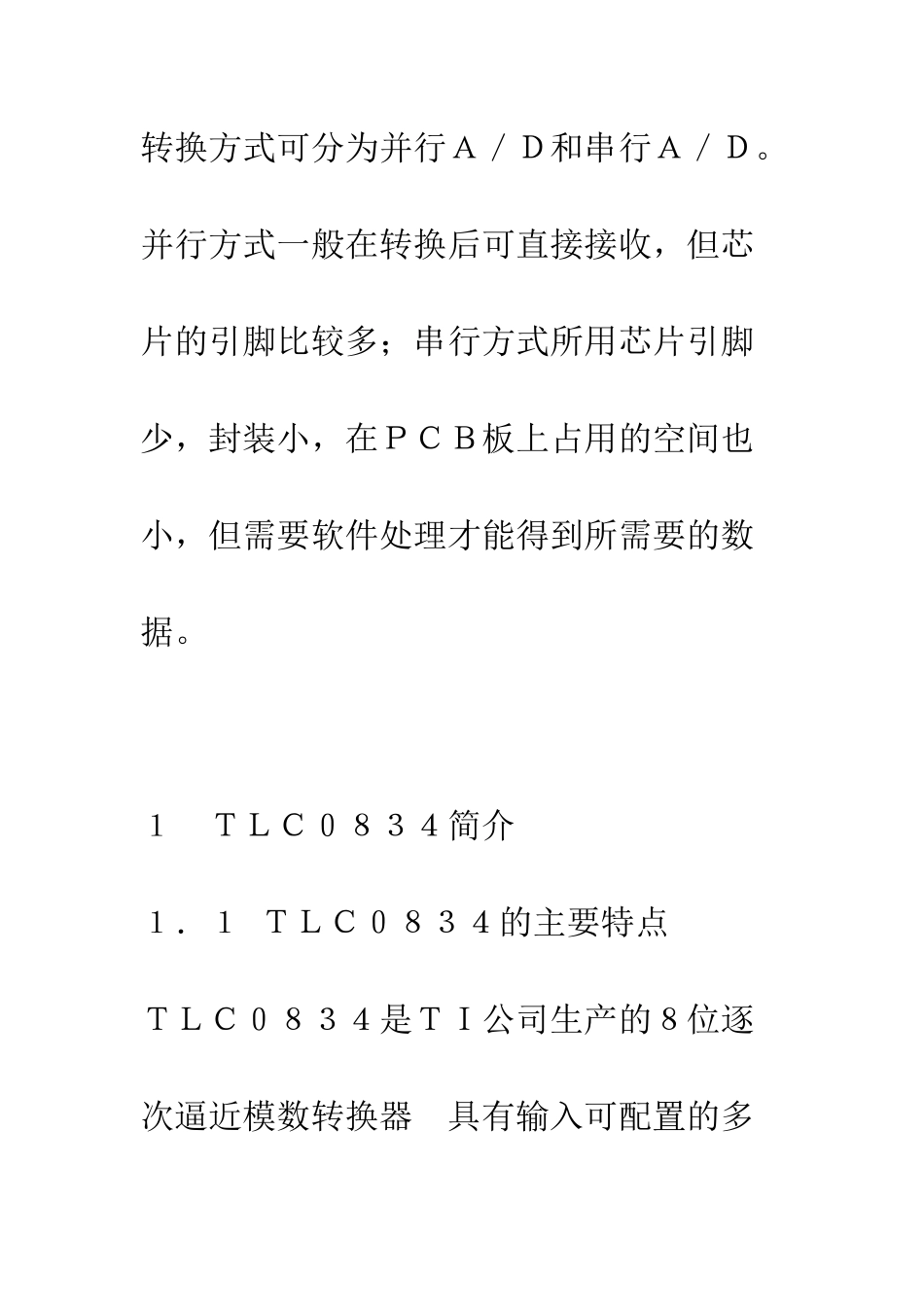

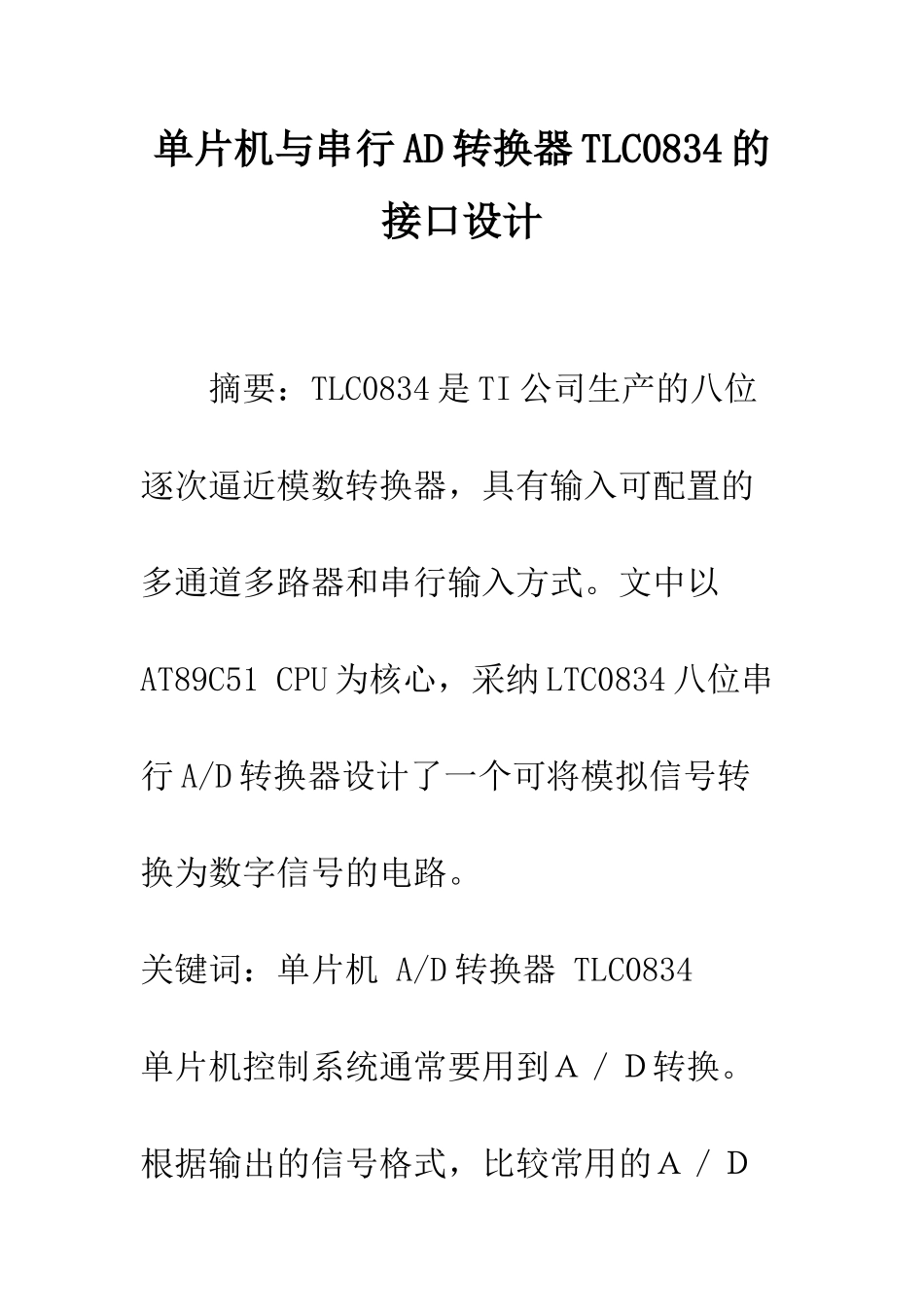

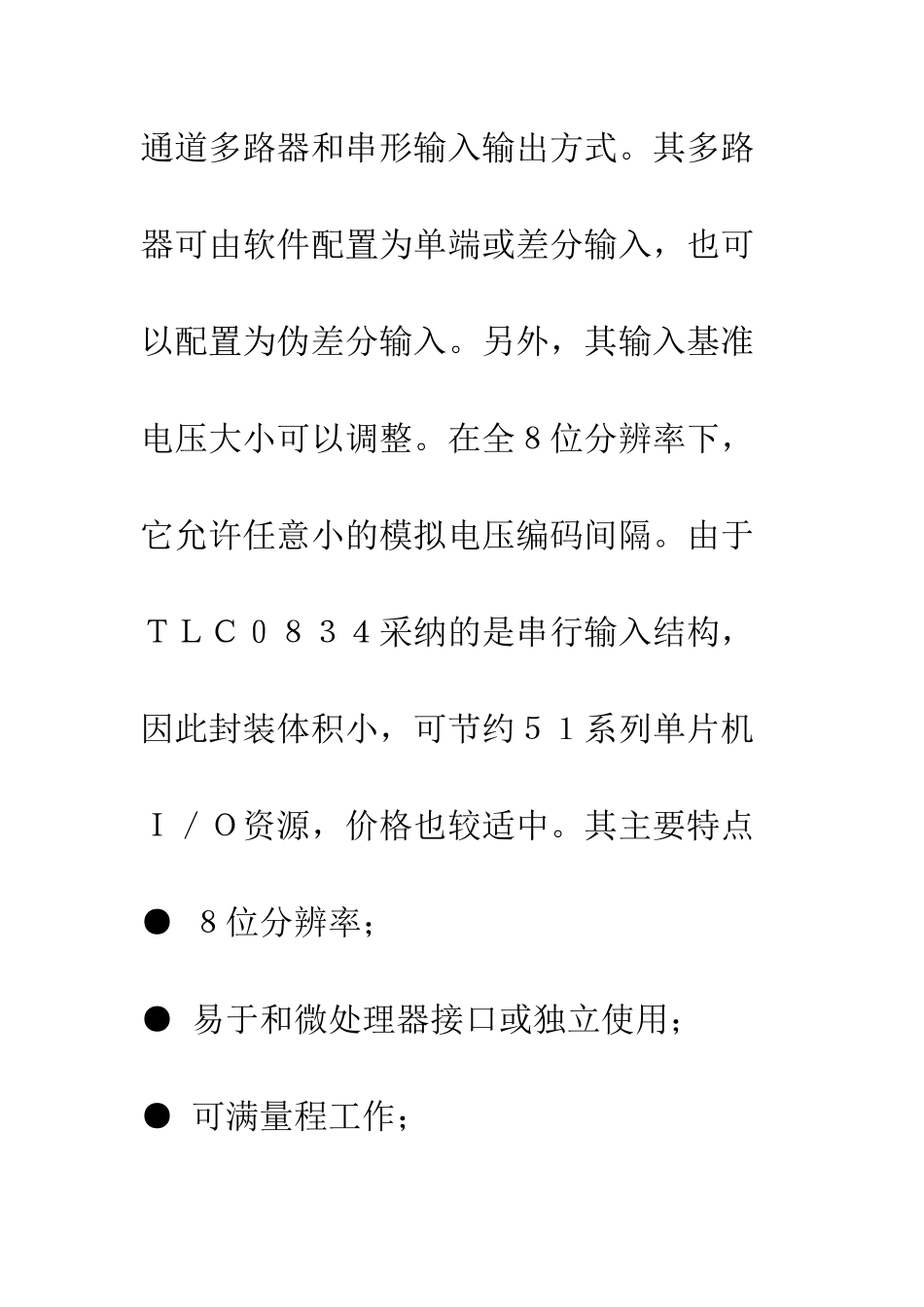

单片机与串行 AD 转换器 TLC0834 的接口设计 摘要：TLC0834 是 TI 公司生产的八位逐次逼近模数转换器，具有输入可配置的多通道多路器和串行输入方式。文中以AT89C51 CPU 为核心，采纳 LTC0834 八位串行 A/D 转换器设计了一个可将模拟信号转换为数字信号的电路。关键词：单片机 A/D 转换器 TLC0834单片机控制系统通常要用到Ａ／Ｄ转换。根据输出的信号格式，比较常用的Ａ／Ｄ转换方式可分为并行Ａ／Ｄ和串行Ａ／Ｄ。并行方式一般在转换后可直接接收，但芯片的引脚比较多；串行方式所用芯片引脚少，封装小，在ＰＣＢ板上占用的空间也小，但需要软件处理才能得到所需要的数据。１ ＴＬＣ０８３４简介１．１ ＴＬＣ０８３４的主要特点ＴＬＣ０８３４是ＴＩ公司生产的８位逐次逼近模数转换器具有输入可配置的多通道多路器和串形输入输出方式。其多路器可由软件配置为单端或差分输入，也可以配置为伪差分输入。另外，其输入基准电压大小可以调整。在全８位分辨率下，它允许任意小的模拟电压编码间隔。由于ＴＬＣ０８３４采纳的是串行输入结构，因此封装体积小，可节约５１系列单片机Ｉ／Ｏ资源，价格也较适中。其主要特点● ８位分辨率；● 易于和微处理器接口或独立使用；● 可满量程工作；● 可用地址逻辑多路器选通４输入通道；● 单５Ｖ供电，输入范围为０～５Ｖ；● 输入和输出与ＴＴＬ、ＣＭＯＳ电平兼容；● 时钟频率为２５０ｋＨｚ时，其转换时间为３２ μ ｓ；● 可以和美国国家半导体公司的ＡＤＣ０８３４和ＡＤＣ０８３８进行替换，但它内部不带齐纳稳压器网络；● 总调整误差为±１ＬＳＢ。１．２ 工作特点ＴＬＣ０８３４可通过和控制处理器相连的串行数据链路来传送控制命令，因而可用软件对通道进行选择和输入端进行配置，其控制逻辑表如表１所列。表 1 TLC0834 多路器的控制逻辑表多路器地址通 道 号 SGL/DIFODD/EVENSELECT BIT1CH0 CH1 CH2 CH3LLHHLHLHLHLH + - + - + - - +H HHHLLHHLHLH + + + + 输入配置可在多路器寻址时序中进行。多路器地址可通过ＤＩ端移入转换器。多路器地址选择模拟输入通道可决定输入是单端输入还是差分输入。当输入是差分时，应分配输入通道的极性，并应将差分输入分配到相邻的输入通道对中。例如通道０和通道１可被选为一对差分输入。另外，在选择差分输入方式时，极性也可以选择。一对输入通道的两个输入端的任何一个都可以作为正极或负极。通常...
