单片机控制GSM模块实现短信收发的软件设计

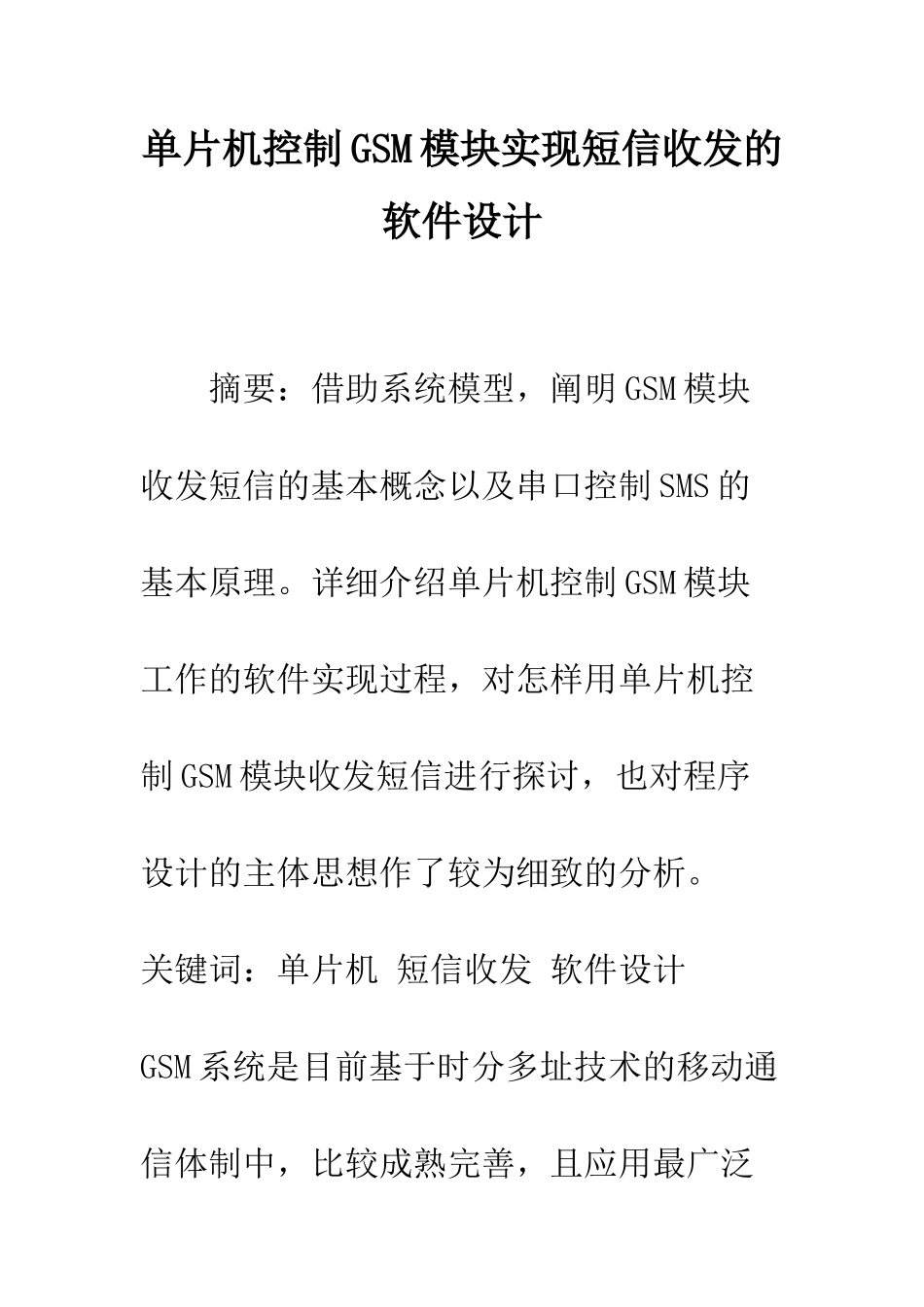

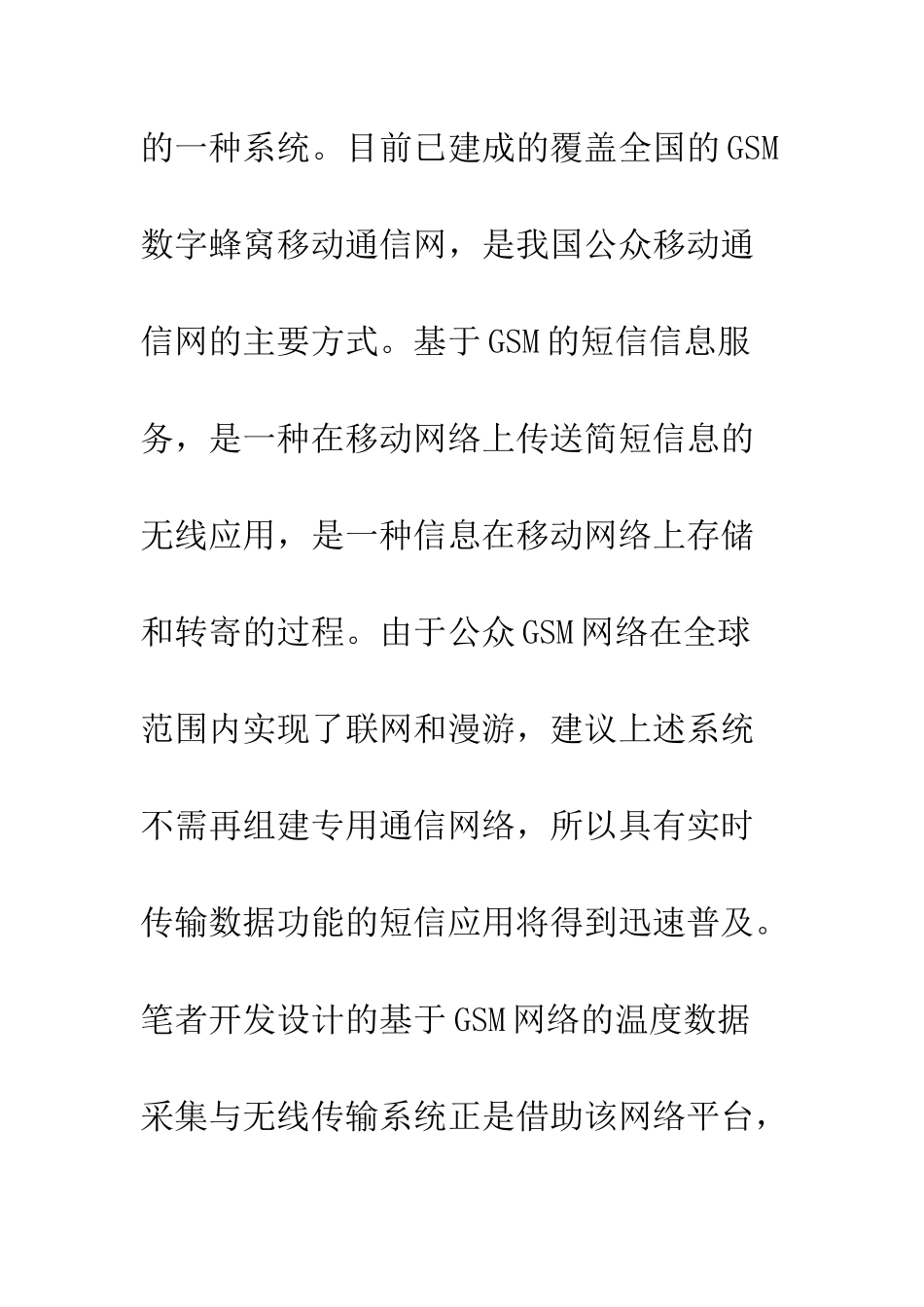

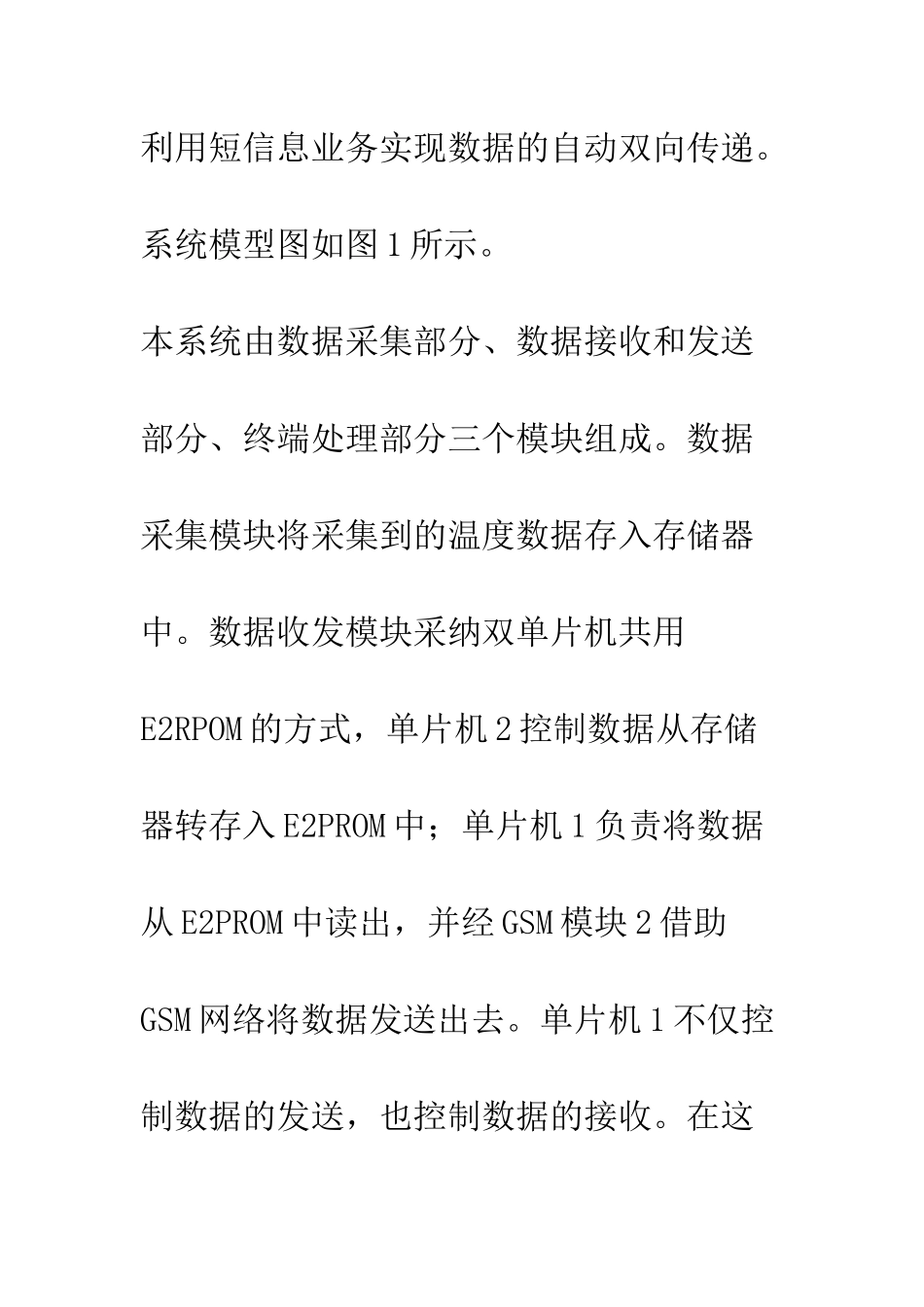

单片机控制 GSM 模块实现短信收发的软件设计 摘要：借助系统模型，阐明 GSM 模块收发短信的基本概念以及串口控制 SMS 的基本原理。详细介绍单片机控制 GSM 模块工作的软件实现过程，对怎样用单片机控制 GSM 模块收发短信进行探讨，也对程序设计的主体思想作了较为细致的分析。关键词：单片机 短信收发 软件设计GSM 系统是目前基于时分多址技术的移动通信体制中，比较成熟完善，且应用最广泛的一种系统。目前已建成的覆盖全国的 GSM数字蜂窝移动通信网，是我国公众移动通信网的主要方式。基于 GSM 的短信信息服务，是一种在移动网络上传送简短信息的无线应用，是一种信息在移动网络上存储和转寄的过程。由于公众 GSM 网络在全球范围内实现了联网和漫游，建议上述系统不需再组建专用通信网络，所以具有实时传输数据功能的短信应用将得到迅速普及。笔者开发设计的基于 GSM 网络的温度数据采集与无线传输系统正是借助该网络平台，利用短信息业务实现数据的自动双向传递。系统模型图如图 1 所示。本系统由数据采集部分、数据接收和发送部分、终端处理部分三个模块组成。数据采集模块将采集到的温度数据存入存储器中。数据收发模块采纳双单片机共用E2RPOM 的方式，单片机 2 控制数据从存储器转存入 E2PROM 中；单片机 1 负责将数据从 E2PROM 中读出，并经 GSM 模块 2 借助GSM 网络将数据发送出去。单片机 1 不仅控制数据的发送，也控制数据的接收。在这里，E2PROM 是温度数据临时存储和上传的中转站。终端处理模块负责将接收到的数据交给计算机处理，并将处理后的结果存放到数据库中，以供查询。当终端处理模块需要向 GSM 模块 2 发送控制命令时，GSM模块 2 接收过程正好与上述过程相反，从而实现数据的自动双向传递。 系统中，三个模块相互独立，彼此又相互依赖，共同完成数据的传输。数据收发模块在系统中起着承上启下的作用，是系统的核心模块。该模块以双单片机为核心，以 RS232 通信接口，在物理层上实现与 GSM模块的连接。由于篇幅的限制，本文主要介绍单片机控制这一模块工作的软件实现过程，旨在对怎样用单片机控制 GSM 模块收发短信息进行探讨。 1 GSM 模块 MZ28MZ28 是中兴通讯推出的 GSM 无线双频调制解调器，主要为语音传输、短信发送和数据业务提供无线接口。MZ28 集成了完整的射频电路和 GSM 的基带处理器，特别适合于迅速开发基于 GSM 无线网络的无线应用产品。带有人机...
