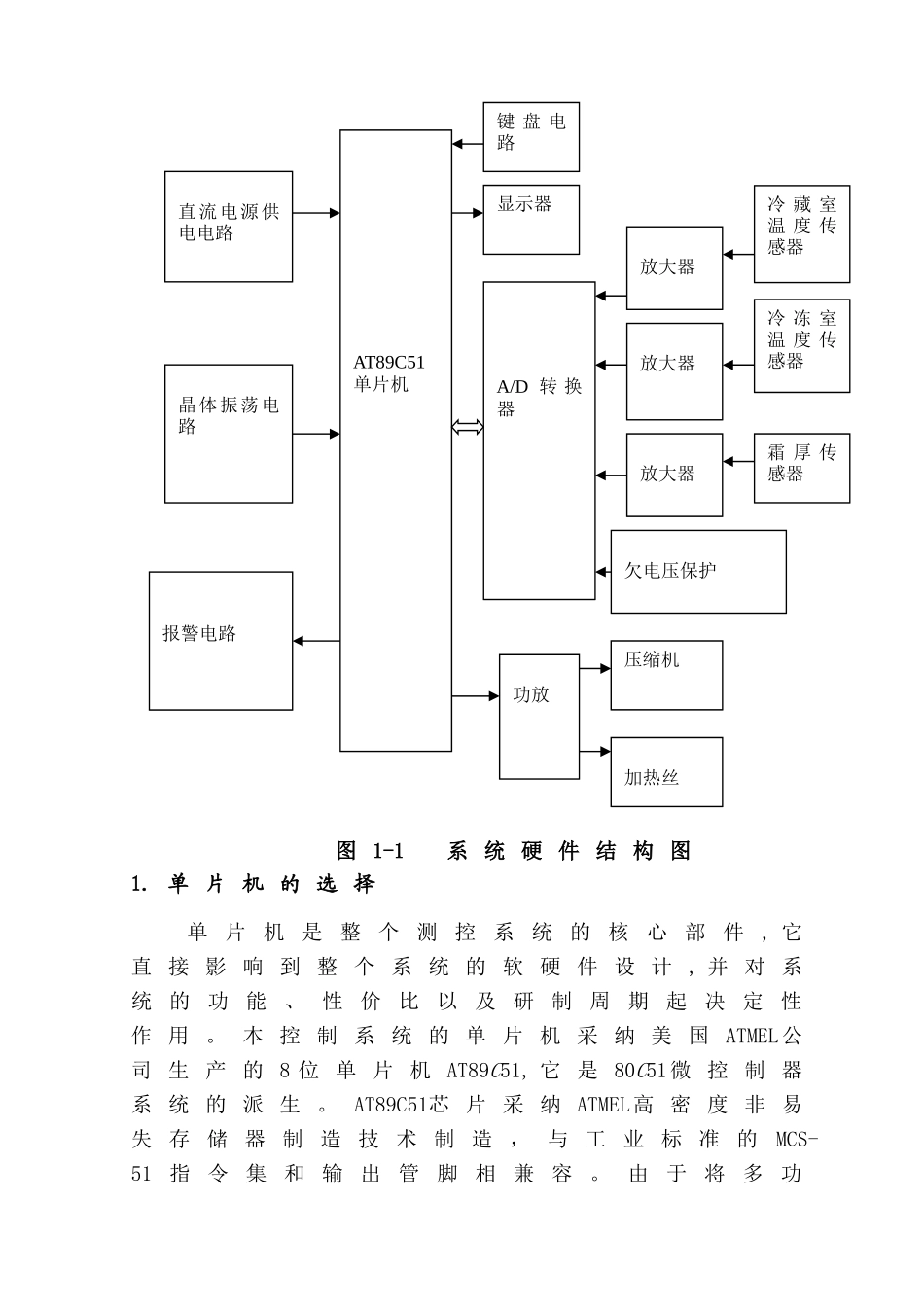

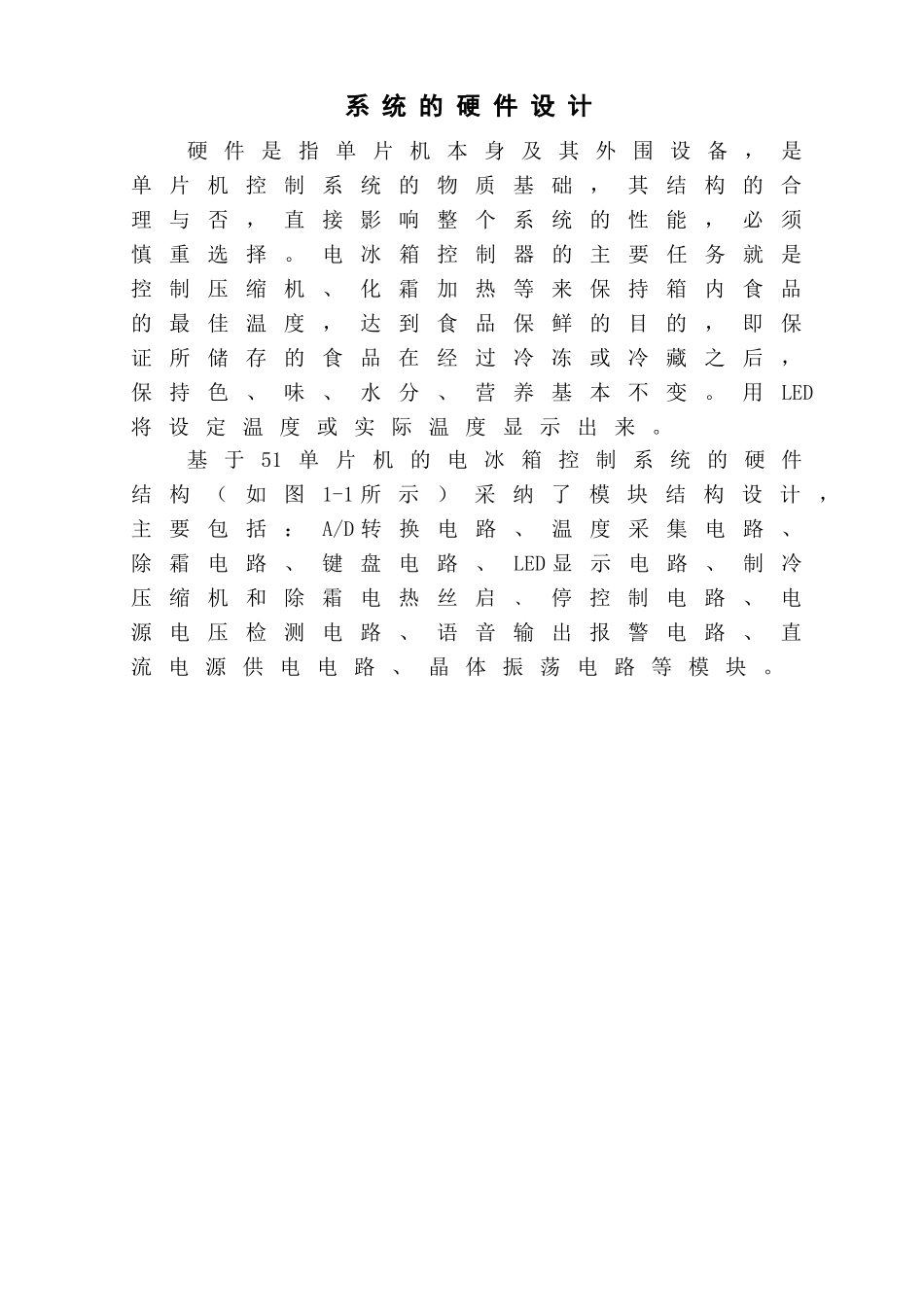

系 统 的 硬 件 设 计 硬 件 是 指 单 片 机 本 身 及 其 外 围 设 备 ， 是单 片 机 控 制 系 统 的 物 质 基 础 ， 其 结 构 的 合理 与 否 ， 直 接 影 响 整 个 系 统 的 性 能 ， 必 须慎 重 选 择 。电 冰 箱 控 制 器 的 主 要 任 务 就 是控 制 压 缩 机 、 化 霜 加 热 等 来 保 持 箱 内 食 品的 最 佳 温 度 ， 达 到 食 品 保 鲜 的 目 的 ， 即 保证 所 储 存 的 食 品 在 经 过 冷 冻 或 冷 藏 之 后 ，保 持 色 、 味 、 水 分 、 营 养 基 本 不 变 。 用LED将 设 定 温 度 或 实 际 温 度 显 示 出 来 。基 于 51 单 片 机 的 电 冰 箱 控 制 系 统 的 硬 件结 构 （ 如 图1-1 所 示 ） 采 纳 了 模 块 结 构 设 计，主 要 包 括 ：A/D 转 换 电 路 、 温 度 采 集 电 路 、除 霜 电 路 、 键 盘 电 路 、LED 显 示 电 路 、 制 冷压 缩 机 和 除 霜 电 热 丝 启 ﹑ 停 控 制 电 路 、 电源 电 压 检 测 电 路 、 语 音 输 出 报 警 电 路 、 直流 电 源 供 电 电 路 、 晶 体 振 荡 电 路 等 模 块 。图 1-1 系 统 硬 件 结 构 图1. 单 片 机 的 选 择单片机是整个测控系统的核心部件, 它直 接 影 响 到 整 个 系 统 的 软 硬 件 设 计 , 并 对 系统 的 功 能 、 性 价 比 以 及 研 制 周 期 起 决 定 性作 用 。 本 控 制 系 统 的 单 片 机 采 纳 美 国 ATMEL公司 生 产 的 8 位 单 片 机 AT89C51, 它 是 80C51微 控 制 器系 统 的 派 生 。 AT89C51芯 片 采 纳 ATMEL高 密 度 非 易失 存 储 器 制 造 技 术 制 造 ， 与 工 业 标 准 的MCS-51指 令 集 和 输 出 管 脚 相 兼 容 。 由 于 将 多 功冷 藏 室温 度 传感器冷 冻 室温 度 传感器霜 厚 传感器放大器放大器放大器欠电压保护压缩机加热丝键 盘 电路显示器A/D 转 换器功放AT89C51单片机直流电源供电电路晶体振荡电路报警电路能8 位CPU 和闪耀存储器组合在单个芯片中，ATMEL的 AT89C51是 一 种 高 效 微 控 制 器 ，...
