单片机课程设计--基于STC单片机的实验板开发与设计

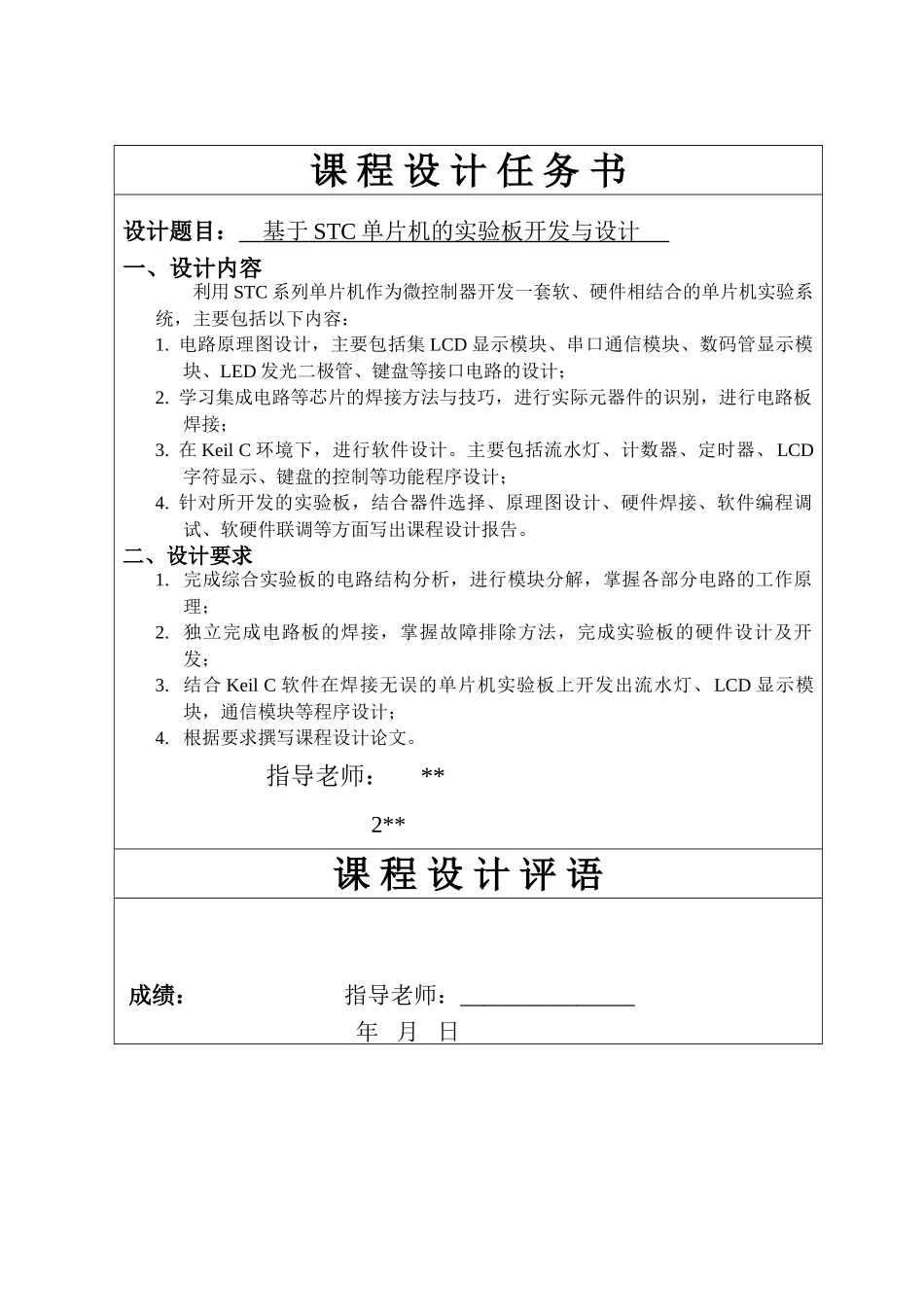

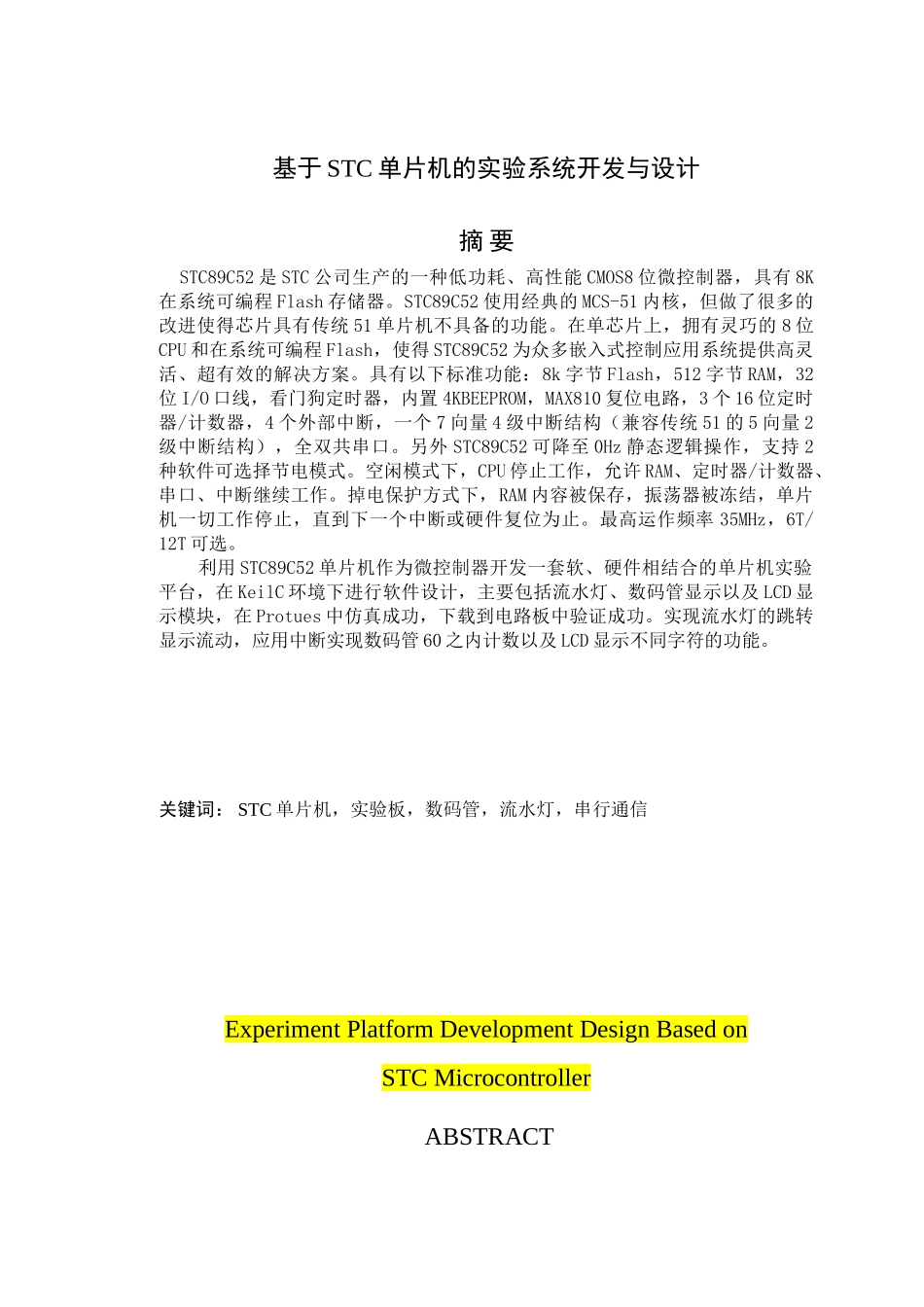

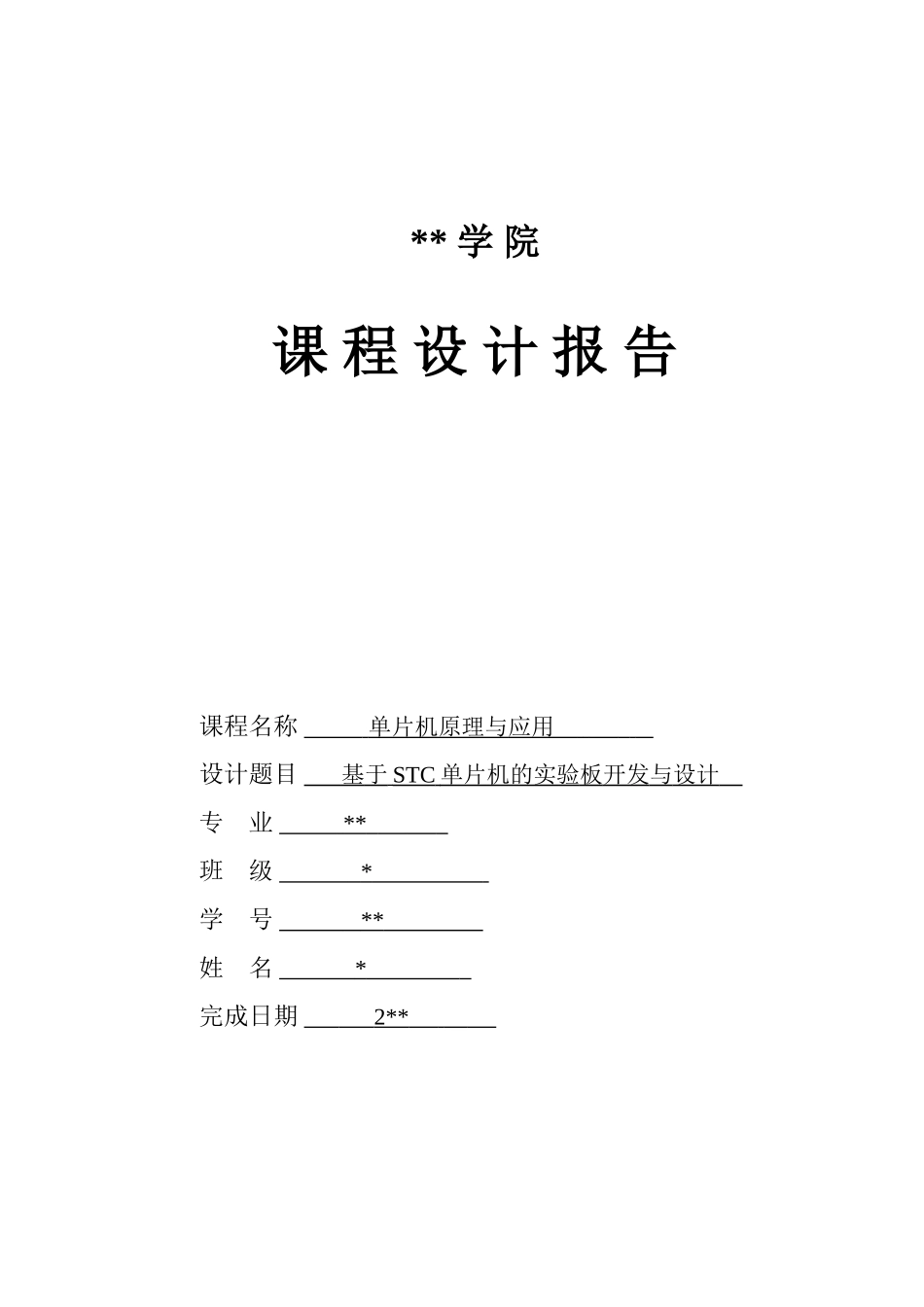

** 学 院课 程 设 计 报 告 课程名称 单片机原理与 应用 设计题目 基 于 STC 单片机的 实验 板 开发 与 设计 专 业 ** 班 级 * 学 号 ** 姓 名 * 完成日期 2** 课 程 设 计 任 务 书设计题目： 基于 STC 单片机的实验 板 开发 与 设计 一、设计内容利用 STC 系列单片机作为微控制器开发一套软、硬件相结合的单片机实验系统，主要包括以下内容：1. 电路原理图设计，主要包括集 LCD 显示模块、串口通信模块、数码管显示模块、LED 发光二极管、键盘等接口电路的设计；2. 学习集成电路等芯片的焊接方法与技巧，进行实际元器件的识别，进行电路板焊接；3. 在 Keil C 环境下，进行软件设计。主要包括流水灯、计数器、定时器、LCD字符显示、键盘的控制等功能程序设计；4. 针对所开发的实验板，结合器件选择、原理图设计、硬件焊接、软件编程调试、软硬件联调等方面写出课程设计报告。二、设计要求1. 完成综合实验板的电路结构分析，进行模块分解，掌握各部分电路的工作原理；2. 独立完成电路板的焊接，掌握故障排除方法，完成实验板的硬件设计及开发；3. 结合 Keil C 软件在焊接无误的单片机实验板上开发出流水灯、LCD 显示模块，通信模块等程序设计；4. 根据要求撰写课程设计论文。 指导老师： ** 2**课 程 设 计 评 语 成绩： 指导老师：_______________ 年 月 日基于 STC 单片机的实验系统开发与设计摘 要 STC89C52 是 STC 公司生产的一种低功耗、高性能 CMOS8 位微控制器，具有 8K在系统可编程 Flash 存储器。STC89C52 使用经典的 MCS-51 内核，但做了很多的改进使得芯片具有传统 51 单片机不具备的功能。在单芯片上，拥有灵巧的 8 位CPU 和在系统可编程 Flash，使得 STC89C52 为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。具有以下标准功能：8k 字节 Flash，512 字节 RAM，32位 I/O 口线，看门狗定时器，内置 4KBEEPROM，MAX810 复位电路，3 个 16 位定时器/计数器，4 个外部中断，一个 7 向量 4 级中断结构（兼容传统 51 的 5 向量 2级中断结构），全双共串口。另外 STC89C52 可降至 0Hz 静态逻辑操作，支持 2种软件可选择节电模式。空闲模式下，CPU 停止工作，允许 RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM 内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中...
