单片机课程设计报告基于液晶12864的显示器大学论文

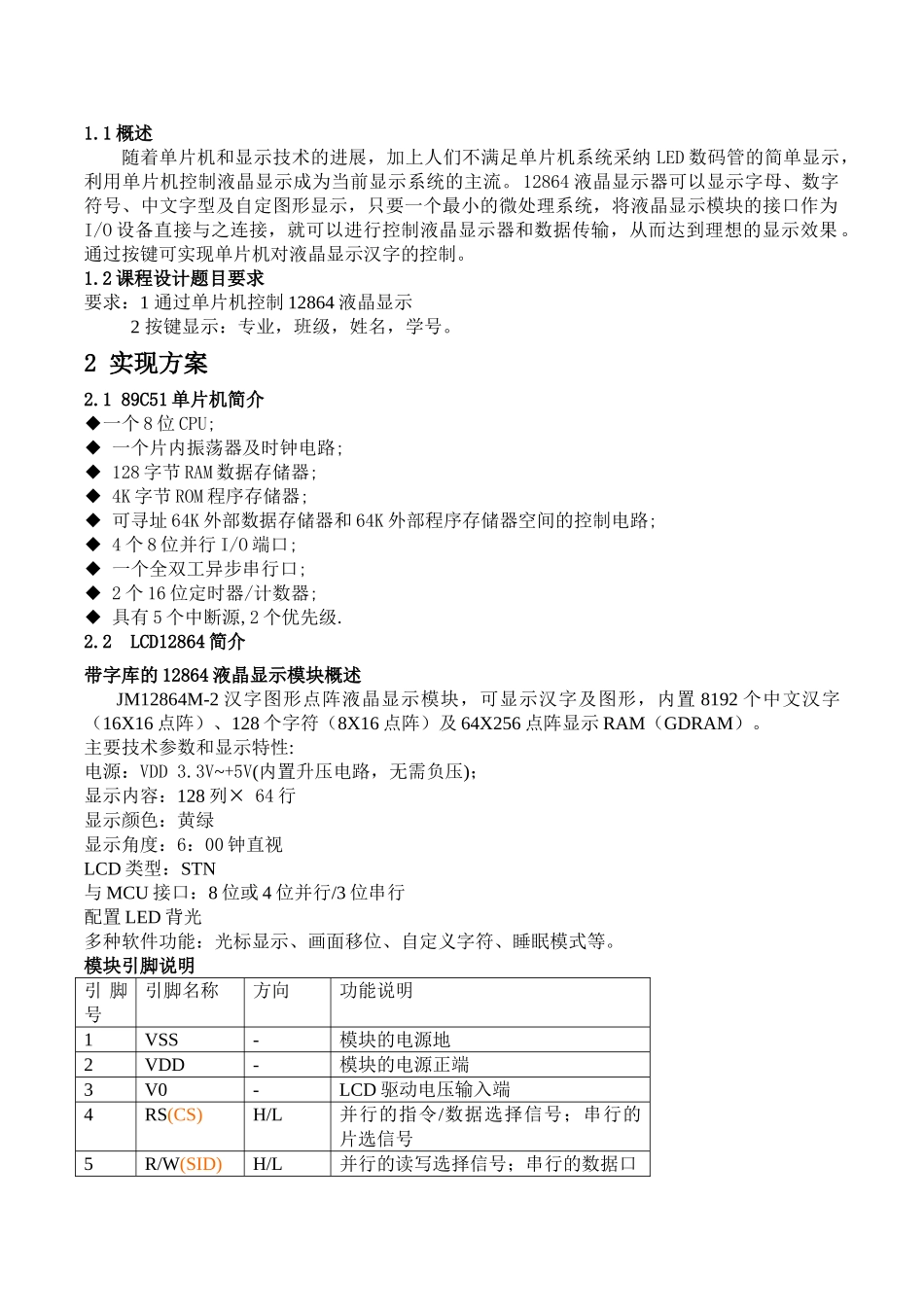

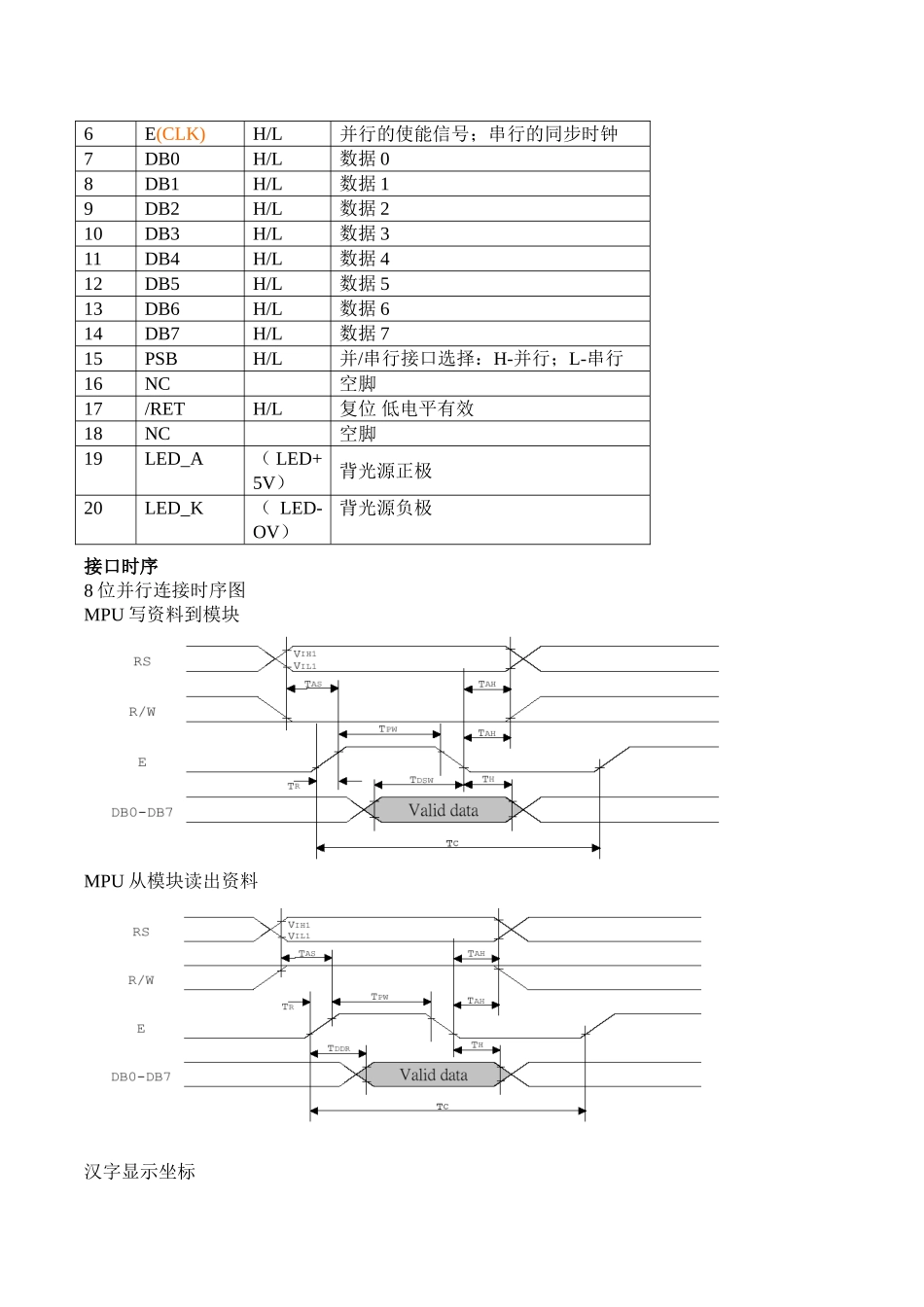

哈 尔 滨 理 工 大 学 荣 成 学 院单片机课程设计题目： 基于液晶 12864 的显示器 班级： 姓名： 学号： 1 题目简介1.1 概述随着单片机和显示技术的进展，加上人们不满足单片机系统采纳 LED 数码管的简单显示，利用单片机控制液晶显示成为当前显示系统的主流。12864 液晶显示器可以显示字母、数字符号、中文字型及自定图形显示，只要一个最小的微处理系统，将液晶显示模块的接口作为I/O 设备直接与之连接，就可以进行控制液晶显示器和数据传输，从而达到理想的显示效果。通过按键可实现单片机对液晶显示汉字的控制。1.2 课程设计题目要求要求：1 通过单片机控制 12864 液晶显示 2 按键显示：专业，班级，姓名，学号。2 实现方案2.1 89C51 单片机简介◆一个 8 位 CPU;◆ 一个片内振荡器及时钟电路; ◆ 128 字节 RAM 数据存储器; ◆ 4K 字节 ROM 程序存储器; ◆ 可寻址 64K 外部数据存储器和 64K 外部程序存储器空间的控制电路; ◆ 4 个 8 位并行 I/O 端口; ◆ 一个全双工异步串行口;◆ 2 个 16 位定时器/计数器; ◆ 具有 5 个中断源,2 个优先级. 2.2 LCD12864 简介带字库的 12864 液晶显示模块概述JM12864M-2 汉字图形点阵液晶显示模块，可显示汉字及图形，内置 8192 个中文汉字（16X16 点阵）、128 个字符（8X16 点阵）及 64X256 点阵显示 RAM（GDRAM）。主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128 列× 64 行显示颜色：黄绿显示角度：6：00 钟直视LCD 类型：STN与 MCU 接口：8 位或 4 位并行/3 位串行配置 LED 背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等。模块引脚说明引 脚号引脚名称方向功能说明1VSS-模块的电源地2VDD-模块的电源正端3V0-LCD 驱动电压输入端4RS(CS)H/L并行的指令/数据选择信号；串行的片选信号5R/W(SID)H/L并行的读写选择信号；串行的数据口6E(CLK)H/L并行的使能信号；串行的同步时钟7DB0H/L数据 08DB1H/L数据 19DB2H/L数据 210DB3H/L数据 311DB4H/L数据 412DB5H/L数据 513DB6H/L数据 614DB7H/L数据 715PSBH/L并/串行接口选择：H-并行；L-串行16NC空脚17/RETH/L复位 低电平有效18NC空脚19LED_A（ LED+5V）背光源正极20LED_K（ LED-OV）背光源负极接口时序8 位并行连接时序图MPU 写资料到模块MPU 从模块读出资料汉字显示坐标 X 坐标Line180...
