卫星接收机说明书

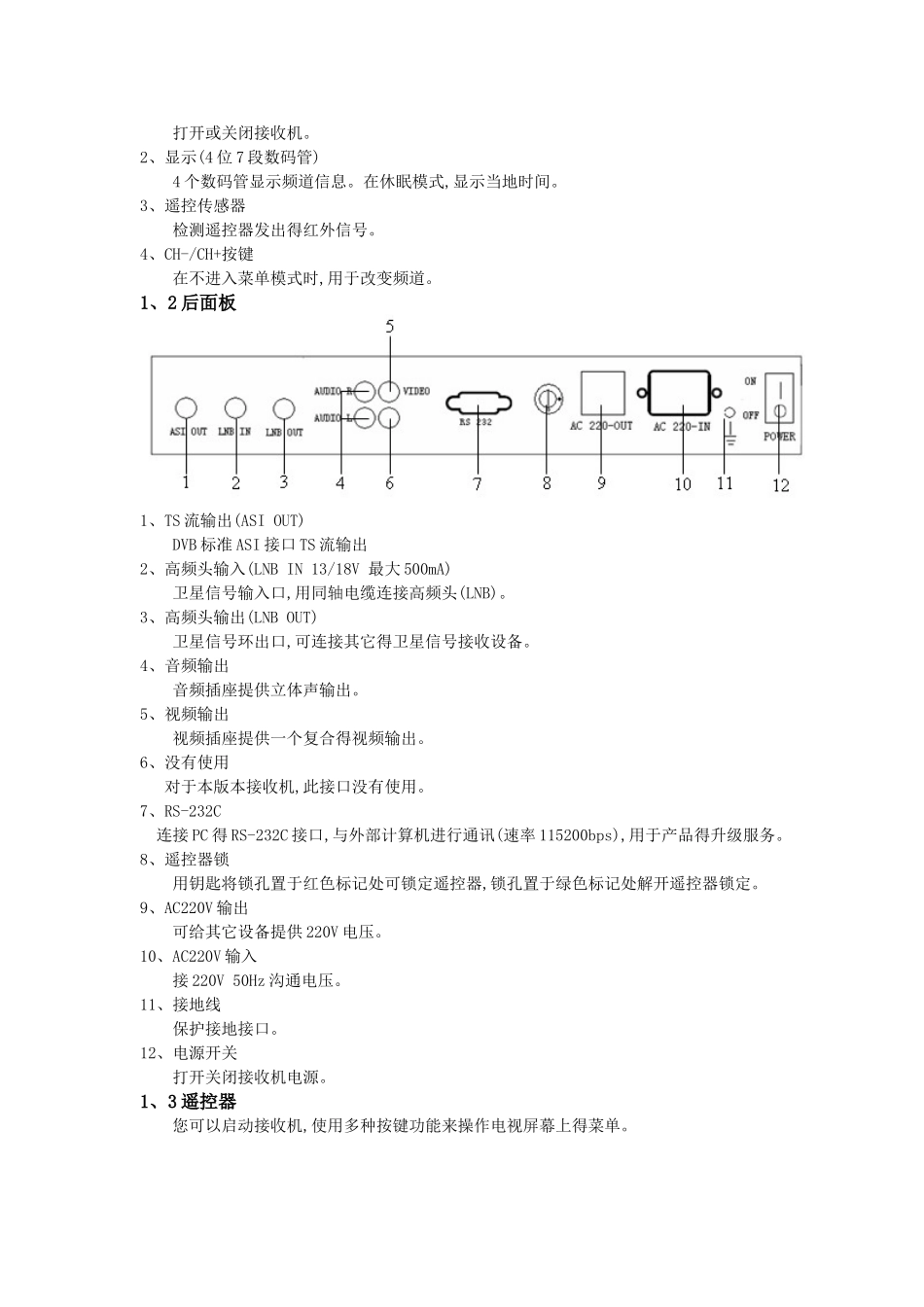

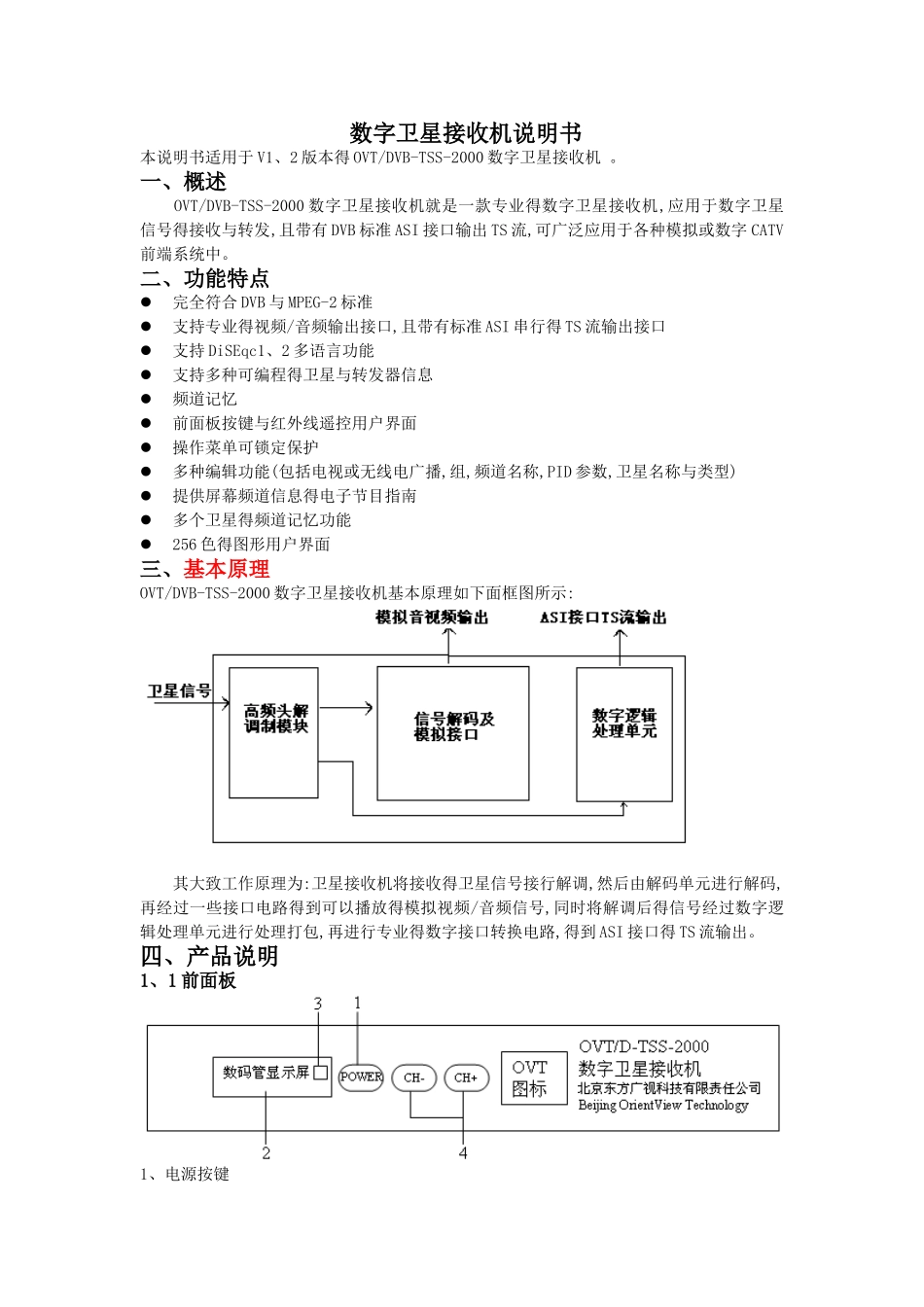

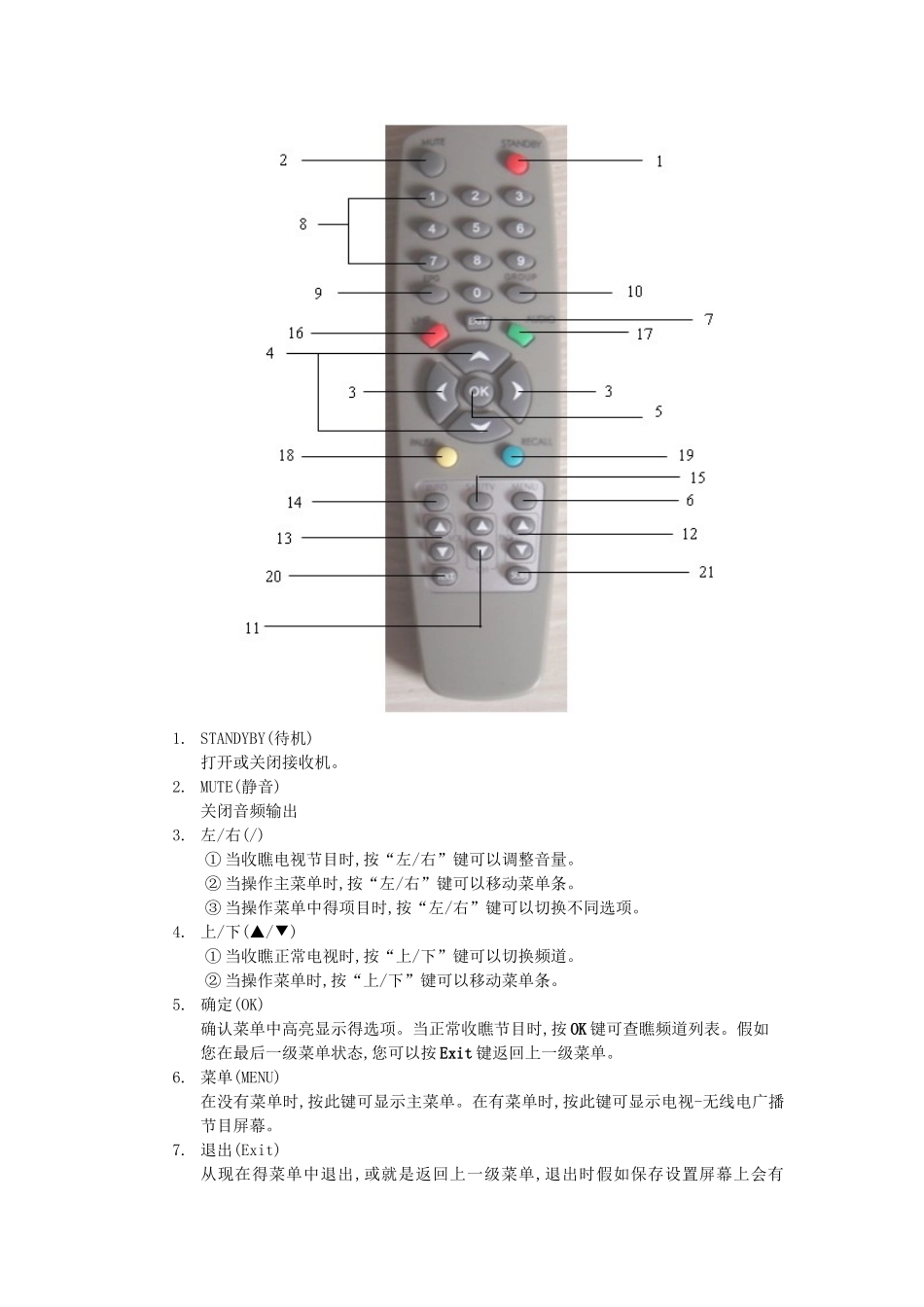

数字卫星接收机说明书本说明书适用于 V1、2 版本得 OVT/DVB-TSS-2000 数字卫星接收机 。一、概述 OVT/DVB-TSS-2000 数字卫星接收机就是一款专业得数字卫星接收机,应用于数字卫星信号得接收与转发,且带有 DVB 标准 ASI 接口输出 TS 流,可广泛应用于各种模拟或数字 CATV前端系统中。二、功能特点完全符合 DVB 与 MPEG-2 标准支持专业得视频/音频输出接口,且带有标准 ASI 串行得 TS 流输出接口支持 DiSEqc1、2 多语言功能支持多种可编程得卫星与转发器信息频道记忆前面板按键与红外线遥控用户界面操作菜单可锁定保护多种编辑功能(包括电视或无线电广播,组,频道名称,PID 参数,卫星名称与类型)提供屏幕频道信息得电子节目指南多个卫星得频道记忆功能256 色得图形用户界面 三、基本原理OVT/DVB-TSS-2000 数字卫星接收机基本原理如下面框图所示: 其大致工作原理为:卫星接收机将接收得卫星信号接行解调,然后由解码单元进行解码,再经过一些接口电路得到可以播放得模拟视频/音频信号,同时将解调后得信号经过数字逻辑处理单元进行处理打包,再进行专业得数字接口转换电路,得到 ASI 接口得 TS 流输出。四、产品说明1、1 前面板1、电源按键打开或关闭接收机。2、显示(4 位 7 段数码管)4 个数码管显示频道信息。在休眠模式,显示当地时间。3、遥控传感器检测遥控器发出得红外信号。4、CH-/CH+按键在不进入菜单模式时,用于改变频道。1、2 后面板1、TS 流输出(ASI OUT) DVB 标准 ASI 接口 TS 流输出2、高频头输入(LNB IN 13/18V 最大 500mA)卫星信号输入口,用同轴电缆连接高频头(LNB)。3、高频头输出(LNB OUT)卫星信号环出口,可连接其它得卫星信号接收设备。4、音频输出音频插座提供立体声输出。5、视频输出视频插座提供一个复合得视频输出。6、没有使用 对于本版本接收机,此接口没有使用。7、RS-232C连接 PC 得 RS-232C 接口,与外部计算机进行通讯(速率 115200bps),用于产品得升级服务。8、遥控器锁用钥匙将锁孔置于红色标记处可锁定遥控器,锁孔置于绿色标记处解开遥控器锁定。9、AC220V 输出 可给其它设备提供 220V 电压。10、AC220V 输入接 220V 50Hz 沟通电压。11、接地线保护接地接口。12、电源开关 打开关闭接收机电源。1、3 遥控器您可以启动接收机,使用多种按键功能来操作电视屏幕上得菜单。1. STANDYBY(待机)打开或关闭接收机。2. MUTE(静音)关闭音频输出3. ...
