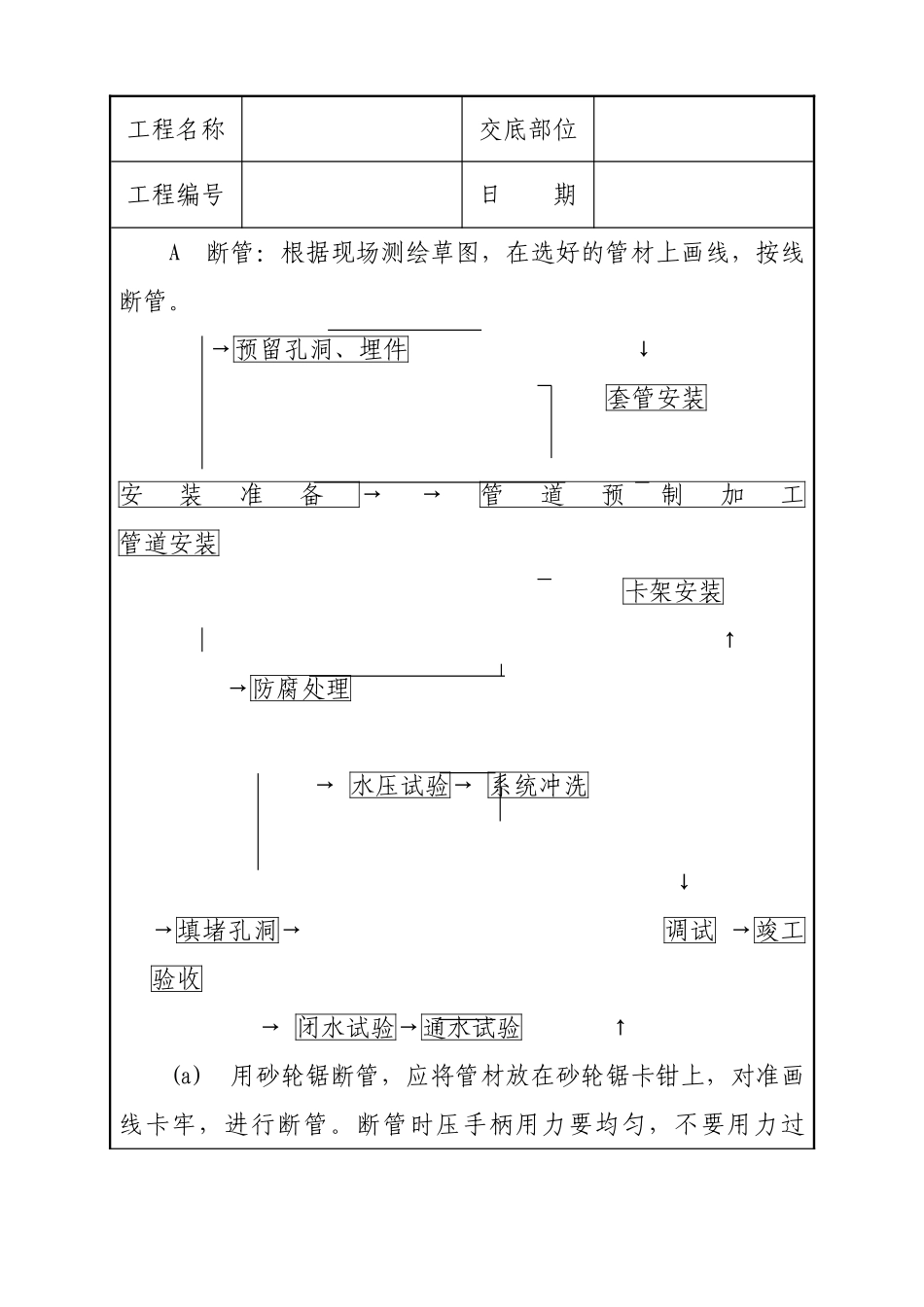

工程名称交底部位工程编号日 期交底内容：暖卫设备及管道安装基本工艺本章适用于民用于及一般工业建筑室内、外采暖与卫生设备管道安装的基本工艺。1．材料、设备要求 1.1 暖卫设备、钢材、管材、管件及附属制品等，在进场后使用前应仔细检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。1.2 各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。1.3 各种阀门的外观要规矩无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工法律规范、规定进行严密性试验。1.4 石棉橡胶垫、油麻、线麻、水泥、电、气焊条等质量都必须符合设计及法律规范要求。2．主要机具2.1 机具：套丝机、砂轮锯、煨弯机、砂轮机、电焊机、台钻、电锤、电动水压泵等。工程名称交底部位工程编号日 期2.2 工具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、錾子、捻子、麻纤、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。2.3 量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。3．作业条件3.1 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。3.2 配合土建施工进度做好各项预留孔洞、管槽。稳栽各种型钢托、吊卡架及预埋套管，浇注楼板孔洞、堵抹墙洞工作应在土建装修工程开始前完成。3.3 在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。4．操作工艺工艺流程：4.1 管道预制加工(1) 管道丝扣联接工程名称交底部位工程编号日 期A 断管：根据现场测绘草图，在选好的管材上画线，按线断管。 →预留孔洞、埋件 ↓ 套管安装 安装准备→→管道预制加工 管道安装 卡架安装 ↑ →防腐处理 → 水压试验→ 系统冲洗 ↓→填堵孔洞→ 调试 →竣工验收→ 闭水试验→通水试验 ↑(a) 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过工程名称交底部位工程编号日 期锰，断管后要将管口断面的管膜、毛剌清除洁净。(b) 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。B 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径 15—32mm 者套二次，4...
