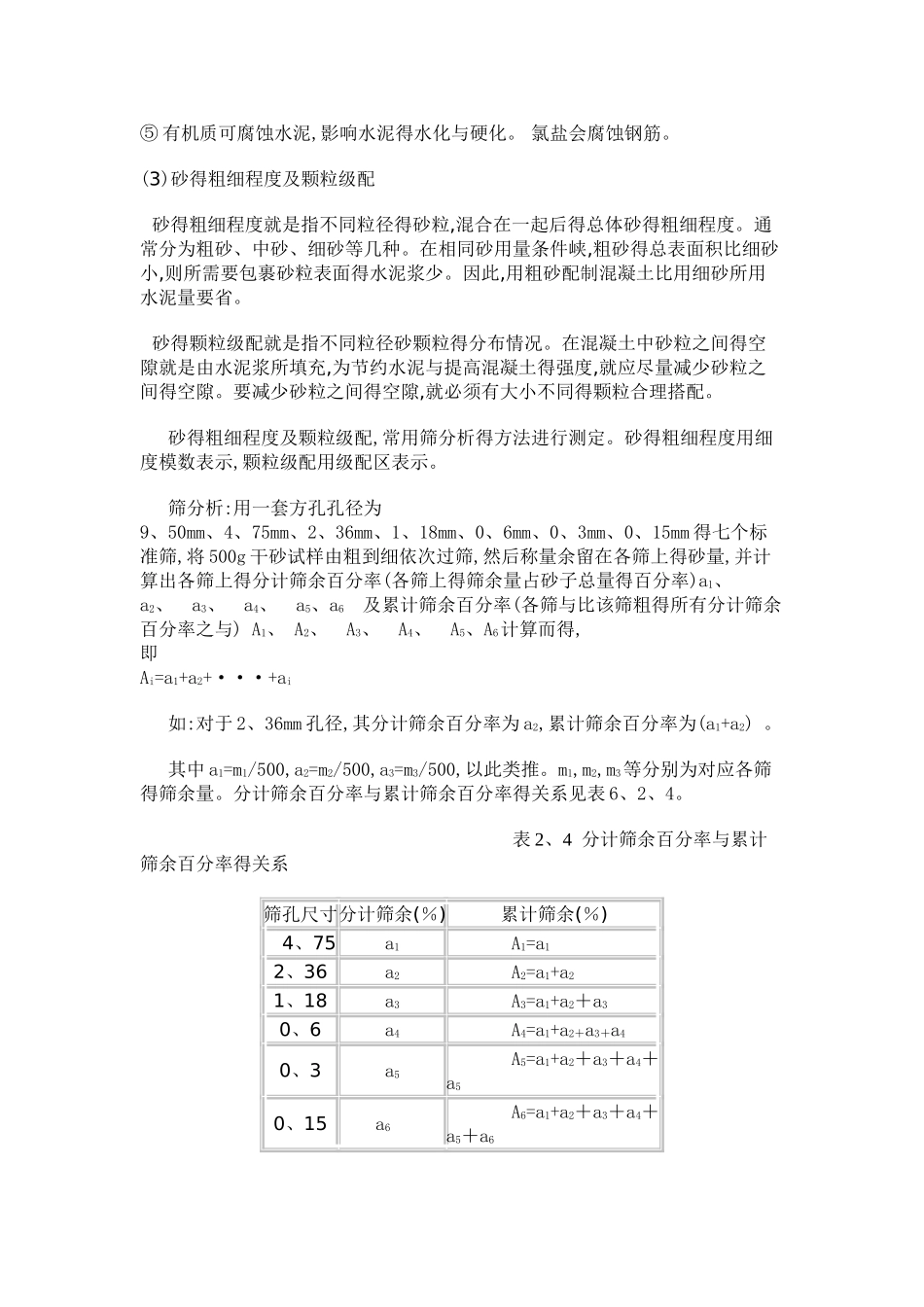

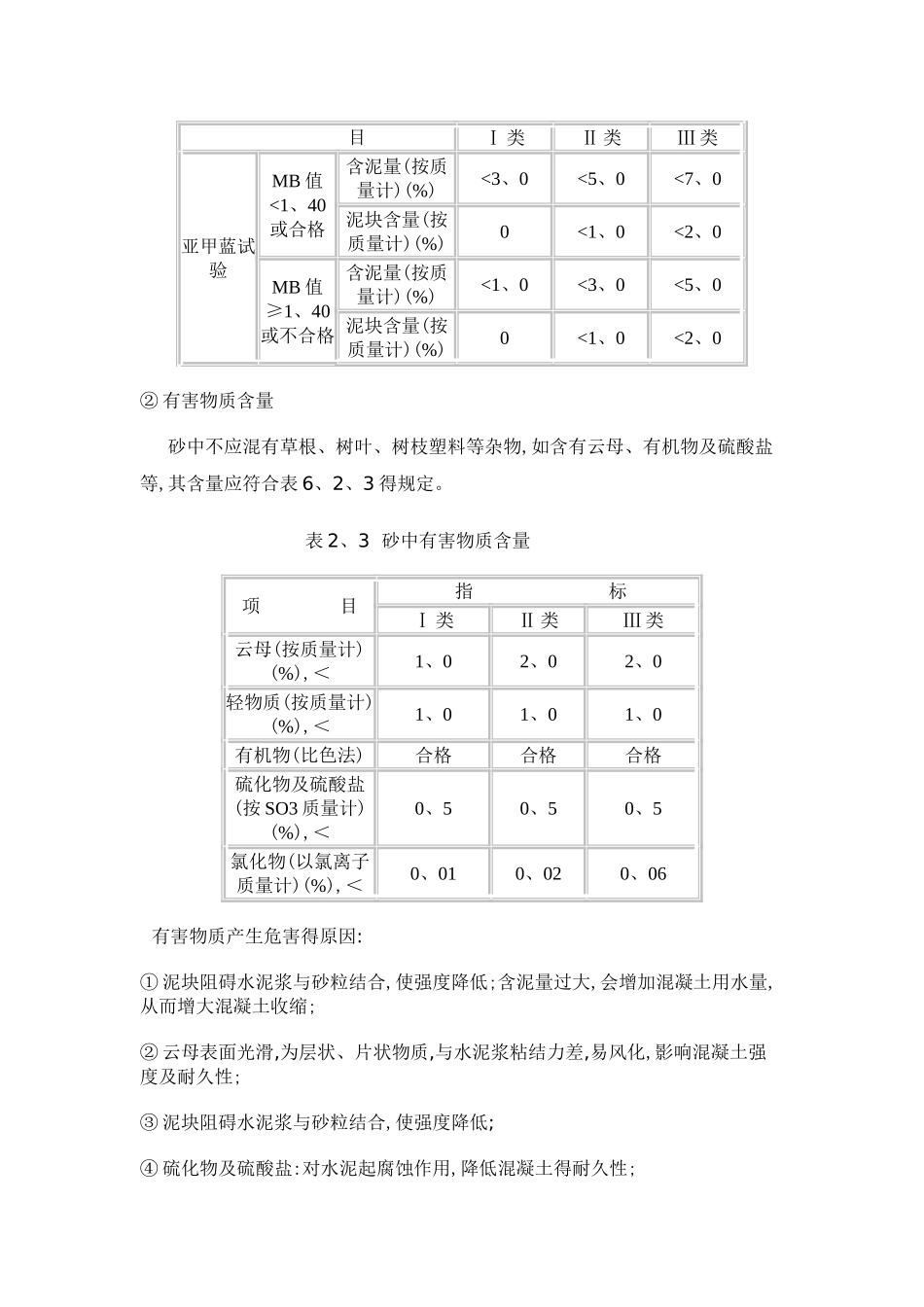

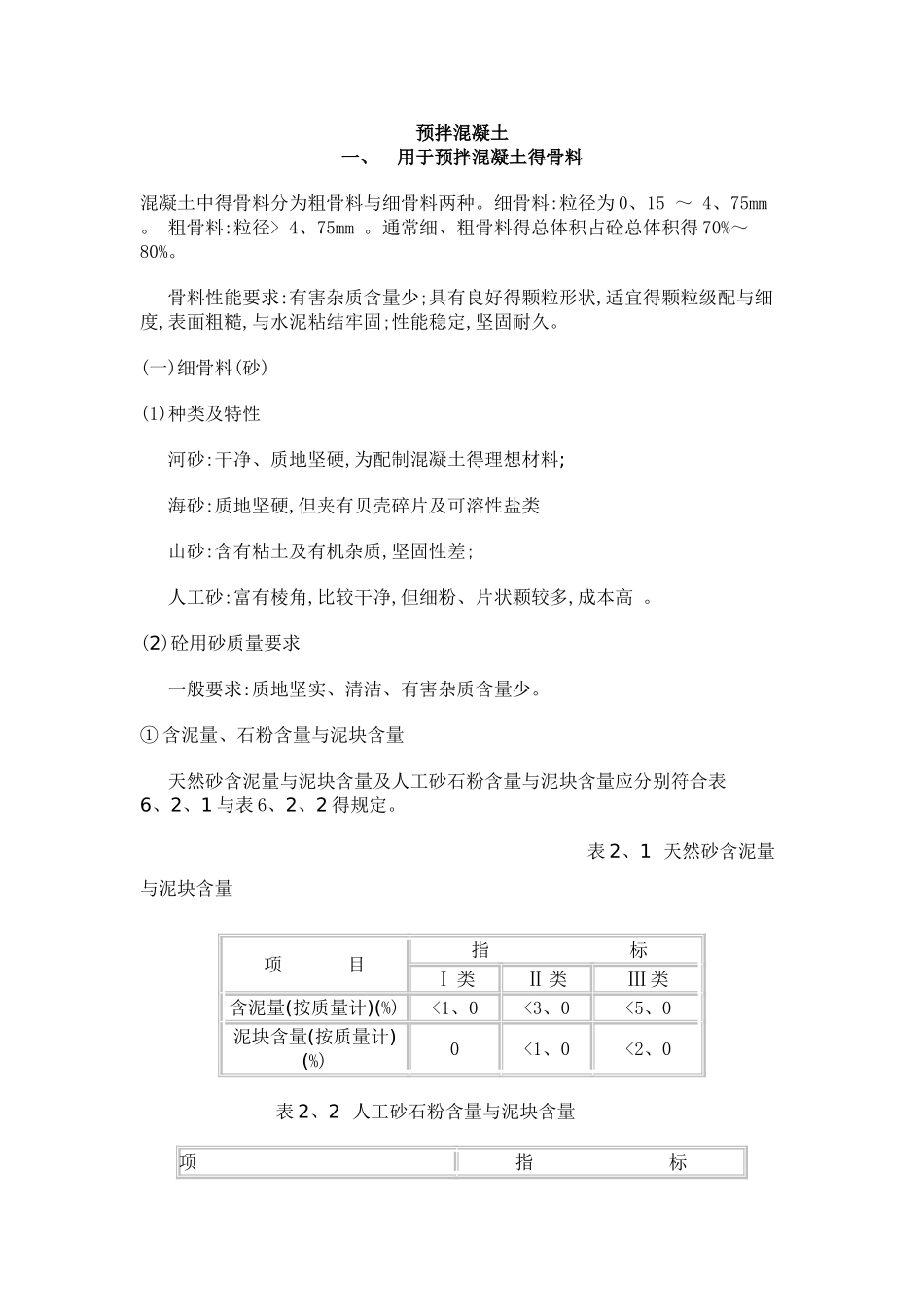

预拌混凝土一、用于预拌混凝土得骨料混凝土中得骨料分为粗骨料与细骨料两种。细骨料:粒径为 0、15 ～ 4、75mm 。 粗骨料:粒径> 4、75mm 。通常细、粗骨料得总体积占砼总体积得 70%～80%。 骨料性能要求:有害杂质含量少;具有良好得颗粒形状,适宜得颗粒级配与细度,表面粗糙,与水泥粘结牢固;性能稳定,坚固耐久。 (一)细骨料(砂) (1)种类及特性 河砂:干净、质地坚硬,为配制混凝土得理想材料; 海砂:质地坚硬,但夹有贝壳碎片及可溶性盐类 山砂:含有粘土及有机杂质,坚固性差; 人工砂:富有棱角,比较干净,但细粉、片状颗较多,成本高 。 (2)砼用砂质量要求 一般要求:质地坚实、清洁、有害杂质含量少。 ① 含泥量、石粉含量与泥块含量 天然砂含泥量与泥块含量及人工砂石粉含量与泥块含量应分别符合表6、2、1 与表 6、2、2 得规定。 表 2、1 天然砂含泥量与泥块含量 项 目 指 标Ⅰ 类Ⅱ 类Ⅲ 类含泥量(按质量计)(%)<1、0<3、0<5、0泥块含量(按质量计)(%)0<1、0<2、0 表 2、2 人工砂石粉含量与泥块含量项 指 标 目Ⅰ 类Ⅱ 类Ⅲ 类亚甲蓝试验MB 值<1、40 或合格含泥量(按质量计)(%)<3、0<5、0<7、0泥块含量(按质量计)(%)0<1、0<2、0MB 值≥1、40 或不合格 含泥量(按质量计)(%)<1、0<3、0<5、0泥块含量(按质量计)(%)0<1、0<2、0② 有害物质含量 砂中不应混有草根、树叶、树枝塑料等杂物,如含有云母、有机物及硫酸盐等,其含量应符合表 6、2、3 得规定。 表 2、3 砂中有害物质含量 项 目 指 标Ⅰ 类Ⅱ 类Ⅲ 类云母(按质量计)(%),＜1、02、02、0轻物质(按质量计)(%),＜1、01、01、0有机物(比色法)合格合格合格硫化物及硫酸盐(按 SO3 质量计)(%),＜0、50、50、5氯化物(以氯离子质量计)(%),＜0、010、020、06 有害物质产生危害得原因:① 泥块阻碍水泥浆与砂粒结合,使强度降低;含泥量过大,会增加混凝土用水量,从而增大混凝土收缩; ② 云母表面光滑,为层状、片状物质,与水泥浆粘结力差,易风化,影响混凝土强度及耐久性;③ 泥块阻碍水泥浆与砂粒结合,使强度降低;④ 硫化物及硫酸盐:对水泥起腐蚀作用,降低混凝土得耐久性; ⑤ 有机质可腐蚀水泥,影响水泥得水化与硬化。 氯盐会腐蚀钢筋。(3)砂得粗细程度及颗粒级配 砂得粗细程度就是指不同粒径得砂粒,混合在一起后得总体砂得粗细程度。通常分为粗砂、中砂、细砂等几种。在相同砂用量条件峡,粗砂得总表面积比细砂小,则所需要包裹砂粒表面得水泥浆少...
