双跨等高工业厂房结构设计

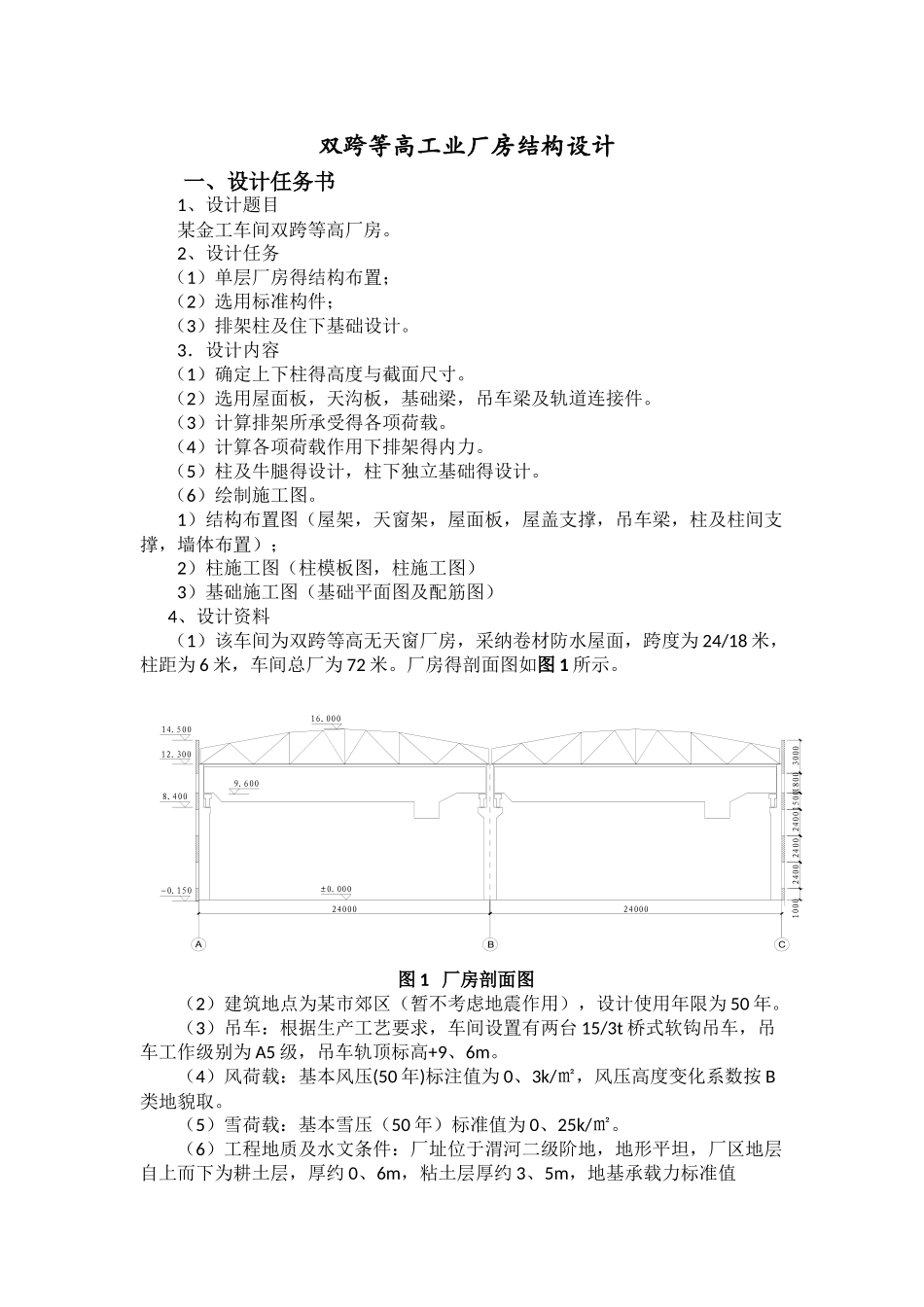

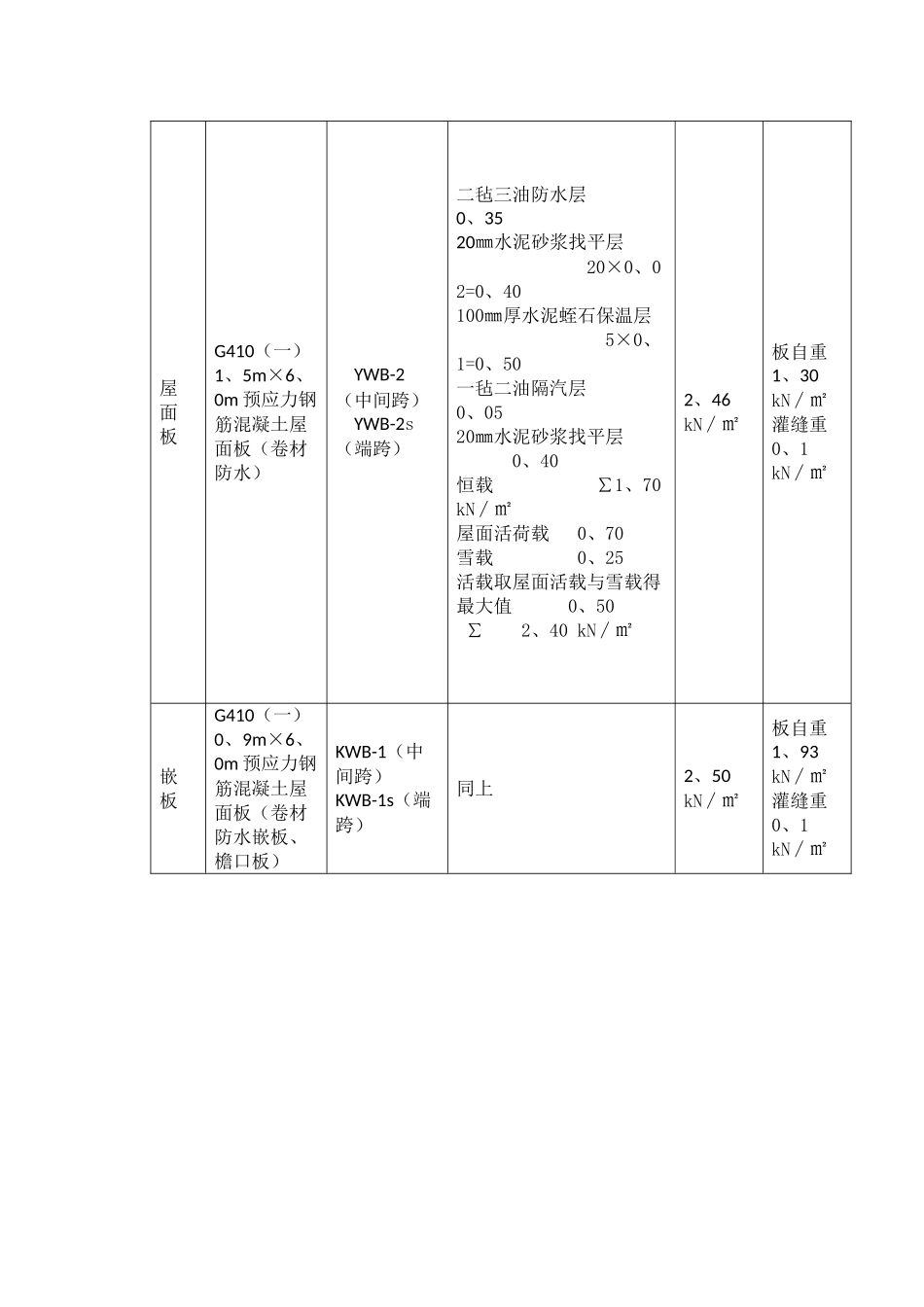

双跨等高工业厂房结构设计一、设计任务书1、设计题目某金工车间双跨等高厂房。2、设计任务（1）单层厂房得结构布置；（2）选用标准构件；（3）排架柱及住下基础设计。3．设计内容（1）确定上下柱得高度与截面尺寸。（2）选用屋面板，天沟板，基础梁，吊车梁及轨道连接件。（3）计算排架所承受得各项荷载。（4）计算各项荷载作用下排架得内力。（5）柱及牛腿得设计，柱下独立基础得设计。（6）绘制施工图。1）结构布置图（屋架，天窗架，屋面板，屋盖支撑，吊车梁，柱及柱间支撑，墙体布置）；2）柱施工图（柱模板图，柱施工图）3）基础施工图（基础平面图及配筋图）4、设计资料（1）该车间为双跨等高无天窗厂房，采纳卷材防水屋面，跨度为 24/18 米，柱距为 6 米，车间总厂为 72 米。厂房得剖面图如图 1 所示。图 1 厂房剖面图（2）建筑地点为某市郊区（暂不考虑地震作用），设计使用年限为 50 年。（3）吊车：根据生产工艺要求，车间设置有两台 15/3t 桥式软钩吊车，吊车工作级别为 A5 级，吊车轨顶标高+9、6m。（4）风荷载：基本风压(50 年)标注值为 0、3k/㎡，风压高度变化系数按 B类地貌取。（5）雪荷载：基本雪压（50 年）标准值为 0、25k/㎡。（6）工程地质及水文条件：厂址位于渭河二级阶地，地形平坦，厂区地层自上而下为耕土层，厚约 0、6m，粘土层厚约 3、5m，地基承载力标准值CBA2400 24001800 3000+-0.0000.150-8.40012.30014.50016.0009.6002400024000240010001500=200KN/㎡，可作为持力层；中砂；卵石；基岩。厂区地层地下水位较低，且无腐蚀性，设计时不考虑地下水位得影响。（7）建筑构造。1）屋面：卷材防水屋面；2）墙体：240mm 厚实心粘土砖砌筑；3）地面：屋内混凝土地面，室内外高差 150mm。二、计算书1、结构构件得选型与布置装配式钢筋混凝土排架结构，当结构布置符合建筑模数且尺寸在馋鬼得范围内时，出柱与基础单独设计完成外，其她构件可以从建筑标准图集中选用。通用图集一般包括设计说明、构件选用表、结构布置图、模板图、配筋图、预埋件详图、钢筋及钢筋用量表等内容。它们属于结构施工图，可以作为施工得依据。设计中应该选用合适得构件，对构件进行正确得表示，而无需逐个构件设计。（1） 屋面结构。1）屋面板。屋面板（包括檐口板、嵌板）选用方法：采纳全国通用工业厂房结构构件标准图集 G410（一）1、5m×6、0m 预应力钢筋混凝土屋面板（卷材防水），计算屋面板所承受得外加荷载...
