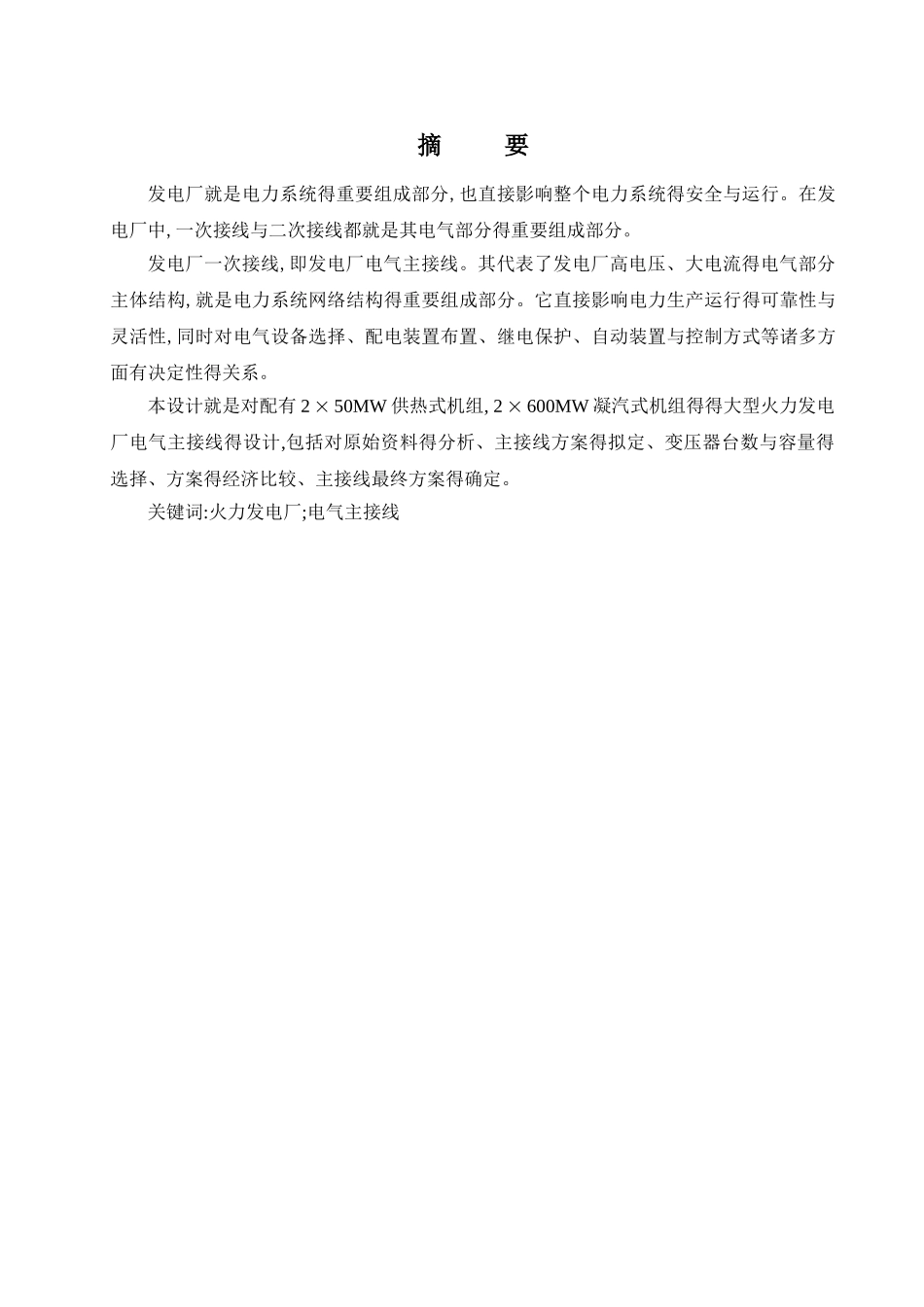

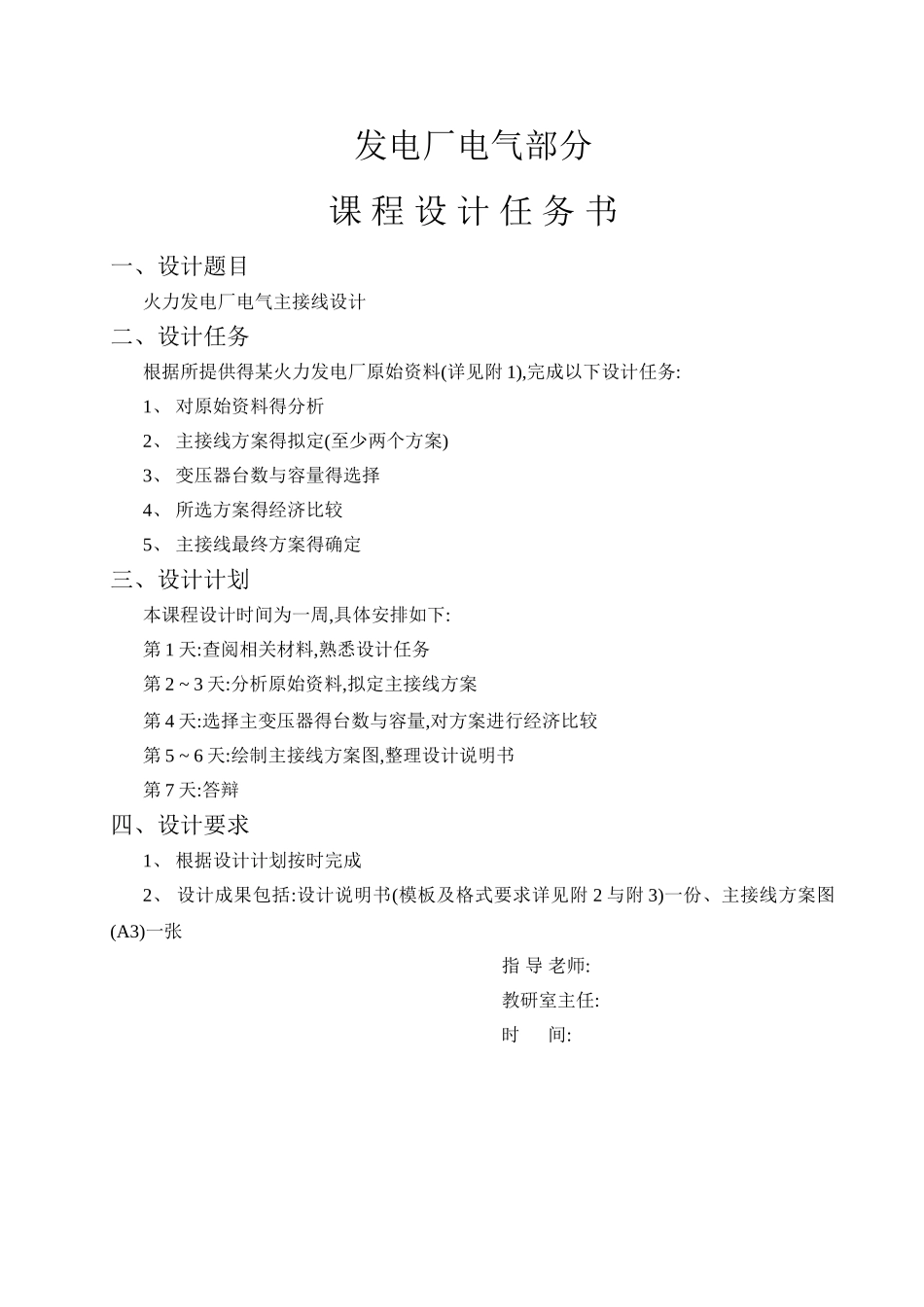

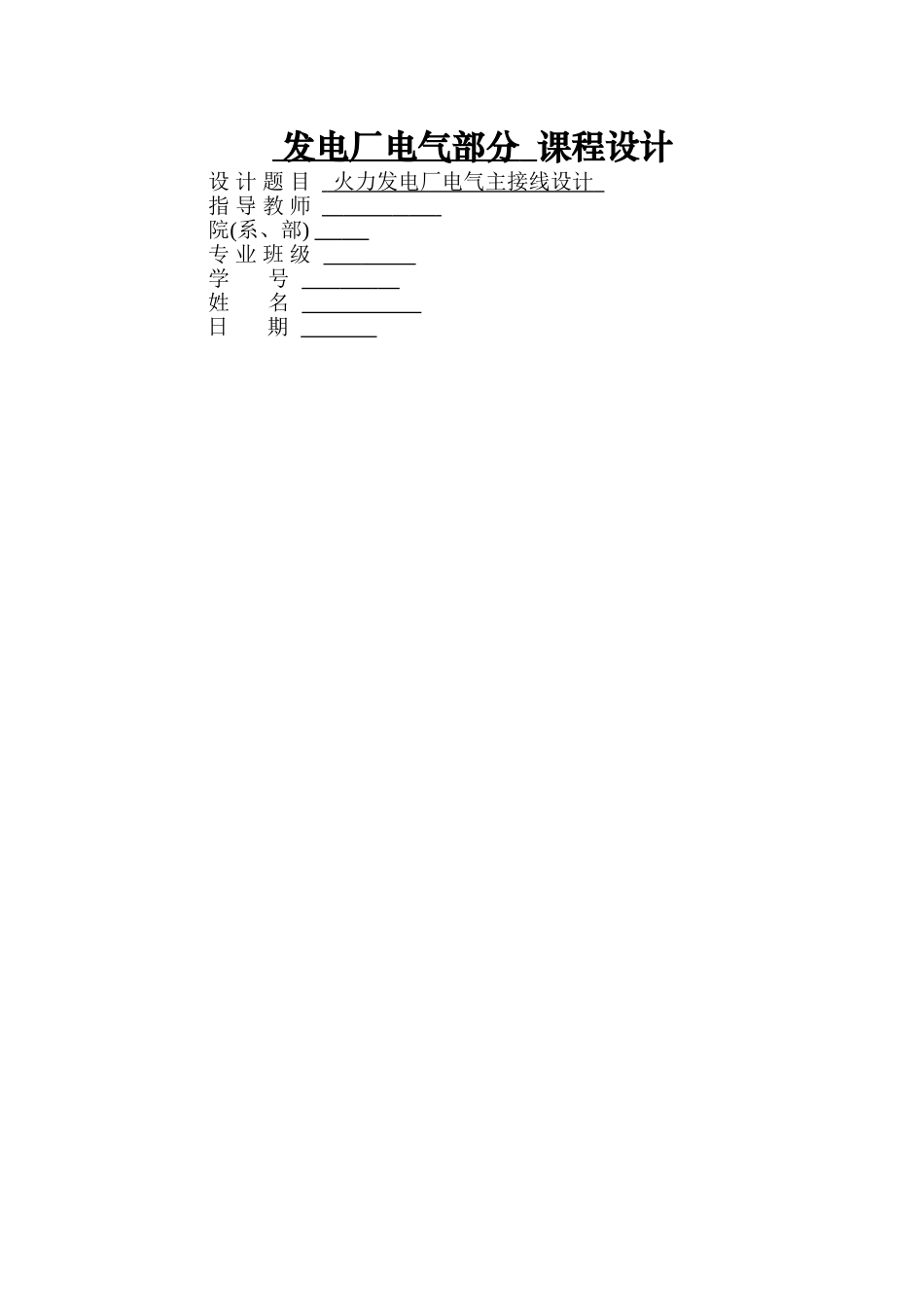

发电厂电气部分 课程设计设 计 题 目 火力发电厂电气主接线设计 指 导 教 师 院(系、部) 专 业 班 级 学 号 姓 名 日 期 发电厂电气部分课 程 设 计 任 务 书一、设计题目火力发电厂电气主接线设计二、设计任务根据所提供得某火力发电厂原始资料(详见附 1),完成以下设计任务:1、 对原始资料得分析2、 主接线方案得拟定(至少两个方案)3、 变压器台数与容量得选择4、 所选方案得经济比较5、 主接线最终方案得确定三、设计计划本课程设计时间为一周,具体安排如下:第 1 天:查阅相关材料,熟悉设计任务第 2 ~ 3 天:分析原始资料,拟定主接线方案 第 4 天:选择主变压器得台数与容量,对方案进行经济比较第 5 ~ 6 天:绘制主接线方案图,整理设计说明书第 7 天:答辩四、设计要求1、 根据设计计划按时完成2、 设计成果包括:设计说明书(模板及格式要求详见附 2 与附 3)一份、主接线方案图(A3)一张指 导 老师: 教研室主任: 时 间: 摘 要发电厂就是电力系统得重要组成部分,也直接影响整个电力系统得安全与运行。在发电厂中,一次接线与二次接线都就是其电气部分得重要组成部分。发电厂一次接线,即发电厂电气主接线。其代表了发电厂高电压、大电流得电气部分主体结构,就是电力系统网络结构得重要组成部分。它直接影响电力生产运行得可靠性与灵活性,同时对电气设备选择、配电装置布置、继电保护、自动装置与控制方式等诸多方面有决定性得关系。本设计就是对配有 2 50MW 供热式机组, 2 600MW 凝汽式机组得得大型火力发电厂电气主接线得设计,包括对原始资料得分析、主接线方案得拟定、变压器台数与容量得选择、方案得经济比较、主接线最终方案得确定。关键词:火力发电厂;电气主接线目 录1 前言..............................................................................................................................................................62 原始资料分析..........................................................................................................................................62、1 工程情况..........................................................................................................................................62、2 电力系统情况.........................................................................
