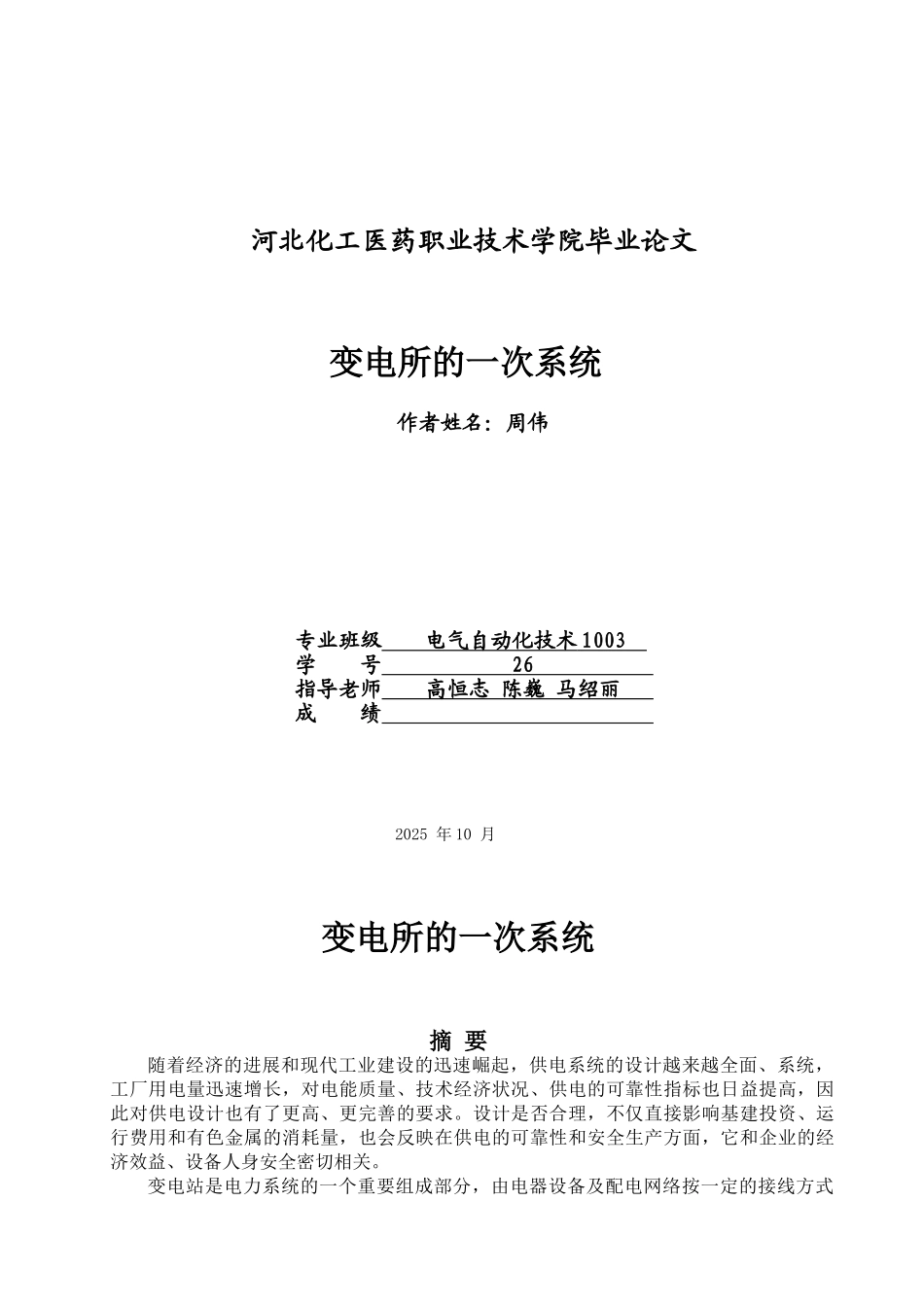

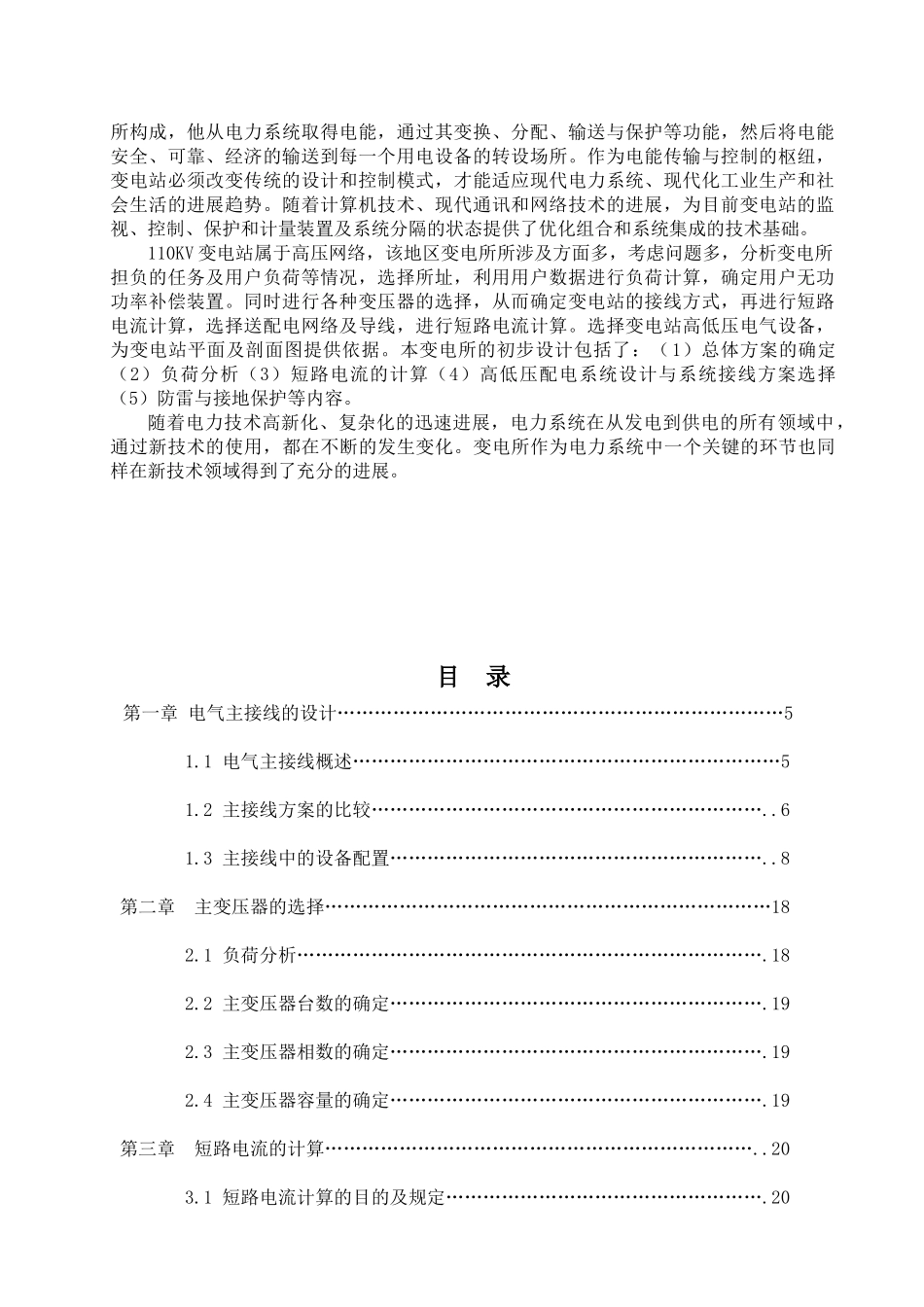

河北化工医药职业技术学院毕业论文变电所的一次系统作者姓名：周伟专业班级 电气自动化技术 1003 学 号 26 指导老师 高恒志 陈巍 马绍丽 成 绩 2025 年 10 月变电所的一次系统 摘 要随着经济的进展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。设计是否合理，不仅直接影响基建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。变电站是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的进展趋势。随着计算机技术、现代通讯和网络技术的进展，为目前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。110KV 变电站属于高压网络，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各种变压器的选择，从而确定变电站的接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算。选择变电站高低压电气设备，为变电站平面及剖面图提供依据。本变电所的初步设计包括了：（1）总体方案的确定（2）负荷分析（3）短路电流的计算（4）高低压配电系统设计与系统接线方案选择（5）防雷与接地保护等内容。随着电力技术高新化、复杂化的迅速进展，电力系统在从发电到供电的所有领域中，通过新技术的使用，都在不断的发生变化。变电所作为电力系统中一个关键的环节也同样在新技术领域得到了充分的进展。目 录 第一章 电气主接线的设计………………………………………………………………5 1.1 电气主接线概述……………………………………………………………5 1.2 主接线方案的比较………………………………………………………..6 1.3 主接线中的设备配置……………………………………………………..8第二章 主变压器的选择………………………………………………………………18 2.1 负荷...
