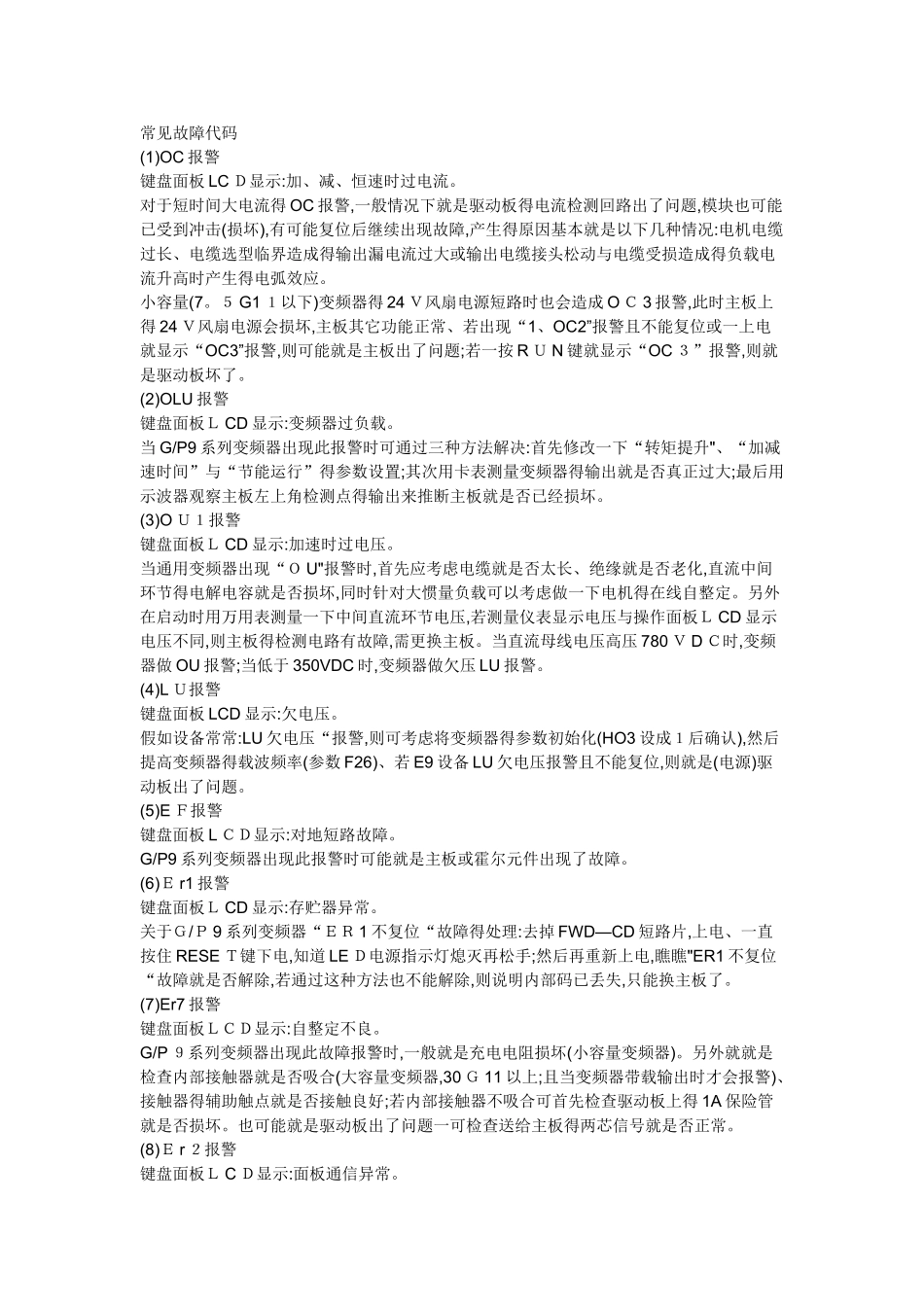

变频器常见故障代码

常见故障代码(1)OC 报警键盘面板 LC Ｄ显示:加、减、恒速时过电流。对于短时间大电流得 OC 报警,一般情况下就是驱动板得电流检测回路出了问题,模块也可能已受到冲击(损坏),有可能复位后继续出现故障,产生得原因基本就是以下几种情况:电机电缆过长、电缆选型临界造成得输出漏电流过大或输出电缆接头松动与电缆受损造成得负载电流升高时产生得电弧效应。小容量(7。５ G1 １以下)变频器得 24 Ｖ风扇电源短路时也会造成 O Ｃ 3 报警,此时主板上得 24 Ｖ风扇电源会损坏,主板其它功能正常、若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警,则可能就是主板出了问题;若一按 R Ｕ N 键就显示“OC ３”报警,则就是驱动板坏了。(2)OLU 报警键盘面板Ｌ CD 显示:变频器过负载。当 G/P9 系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升"、“加减速时间”与“节能运行”得参数设置;其次用卡表测量变频器得输出就是否真正过大;最后用示波器观察主板左上角检测点得输出来推断主板就是否已经损坏。(3)O Ｕ１报警键盘面板Ｌ CD 显示:加速时过电压。当通用变频器出现“Ｏ U"报警时,首先应考虑电缆就是否太长、绝缘就是否老化,直流中间环节得电解电容就是否损坏,同时针对大惯量负载可以考虑做一下电机得在线自整定。另外在启动时用万用表测量一下中间直流环节电压,若测量仪表显示电压与操作面板Ｌ CD 显示电压不同,则主板得检测电路有故障,需更换主板。当直流母线电压高压 780 Ｖ D Ｃ时,变频器做 OU 报警;当低于 350VDC 时,变频器做欠压 LU 报警。(4)L Ｕ报警键盘面板 LCD 显示:欠电压。假如设备常常:LU 欠电压“报警,则可考虑将变频器得参数初始化(HO3 设成１后确认),然后提高变频器得载波频率(参数 F26)、若 E9 设备 LU 欠电压报警且不能复位,则就是(电源)驱动板出了问题。(5)E Ｆ报警键盘面板 L ＣＤ显示:对地短路故障。G/P9 系列变频器出现此报警时可能就是主板或霍尔元件出现了故障。(6)Ｅ r1 报警键盘面板Ｌ CD 显示:存贮器异常。关于Ｇ/Ｐ 9 系列变频器“ＥＲ 1 不复位“故障得处理:去掉 FWD—CD 短路片,上电、一直按住 RESE Ｔ键下电,知道 LE Ｄ电源指示灯熄灭再松手;然后再重新上电,瞧瞧"ER1 不复位“故障就是否解除,若通过这种方法也不能解除,则说明内部码已丢失,只能换主板了。(7)Er7 报警键盘面板ＬＣＤ显示:自整定不良。G/P ９系列变频器出现此故障...
