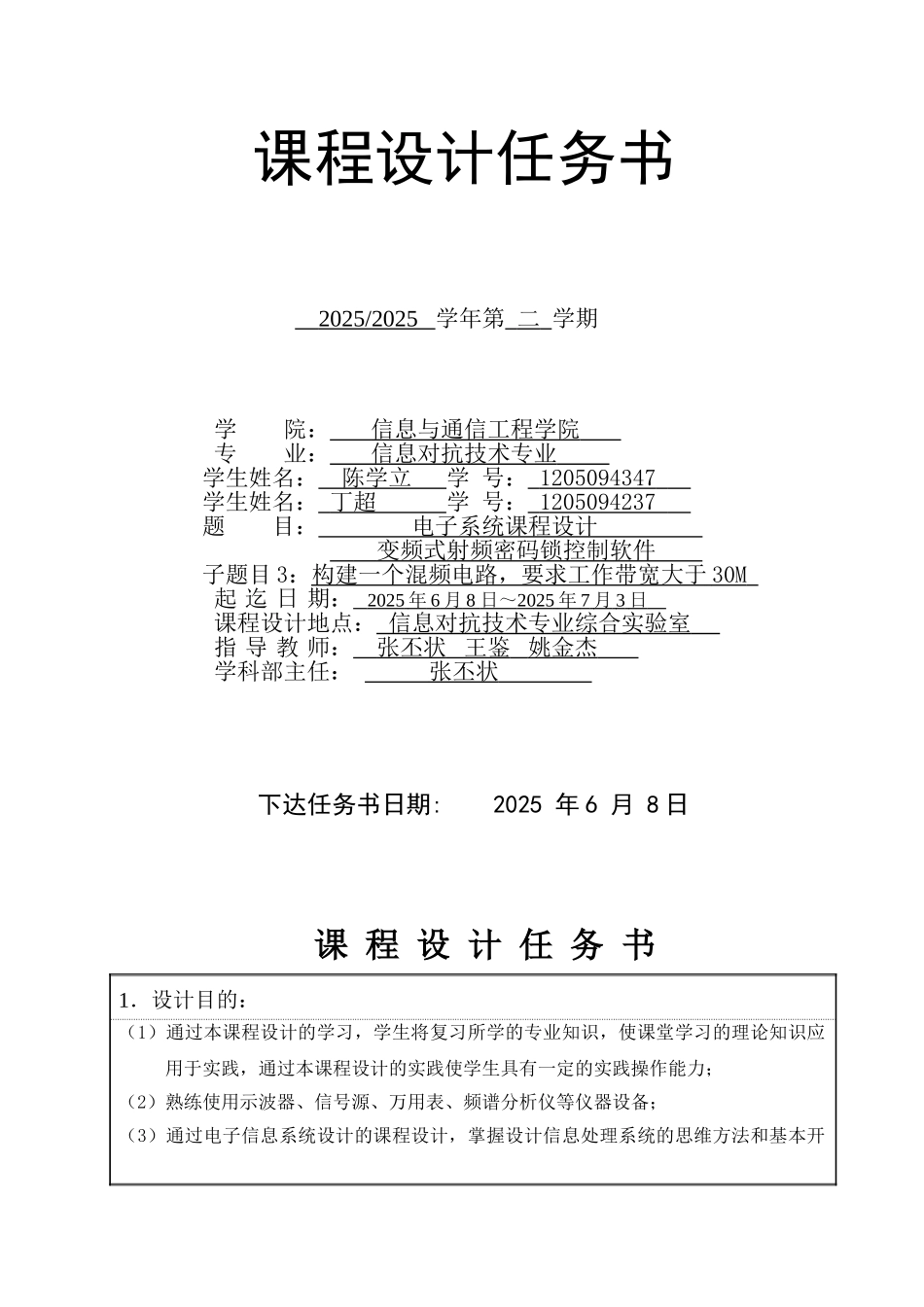

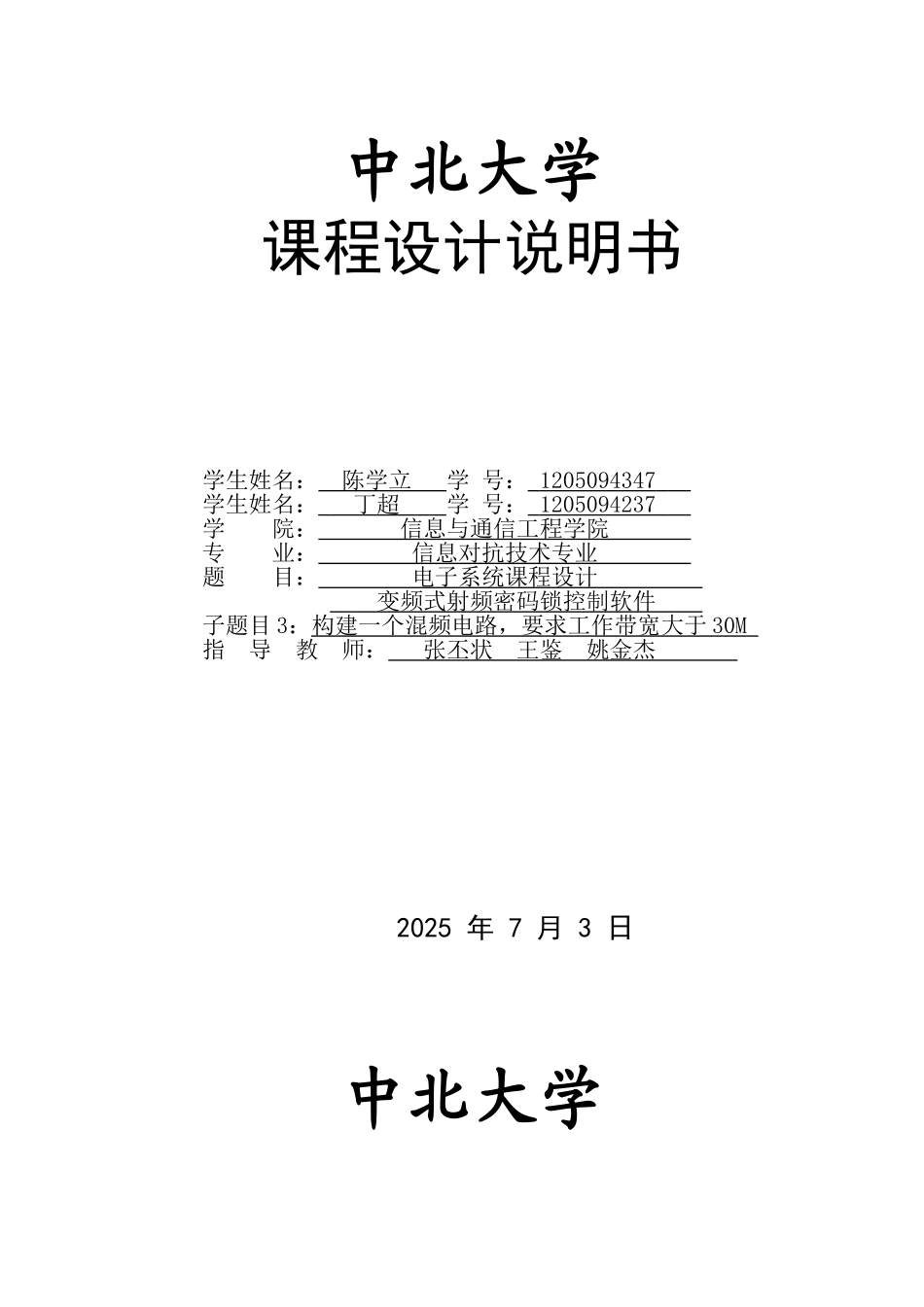

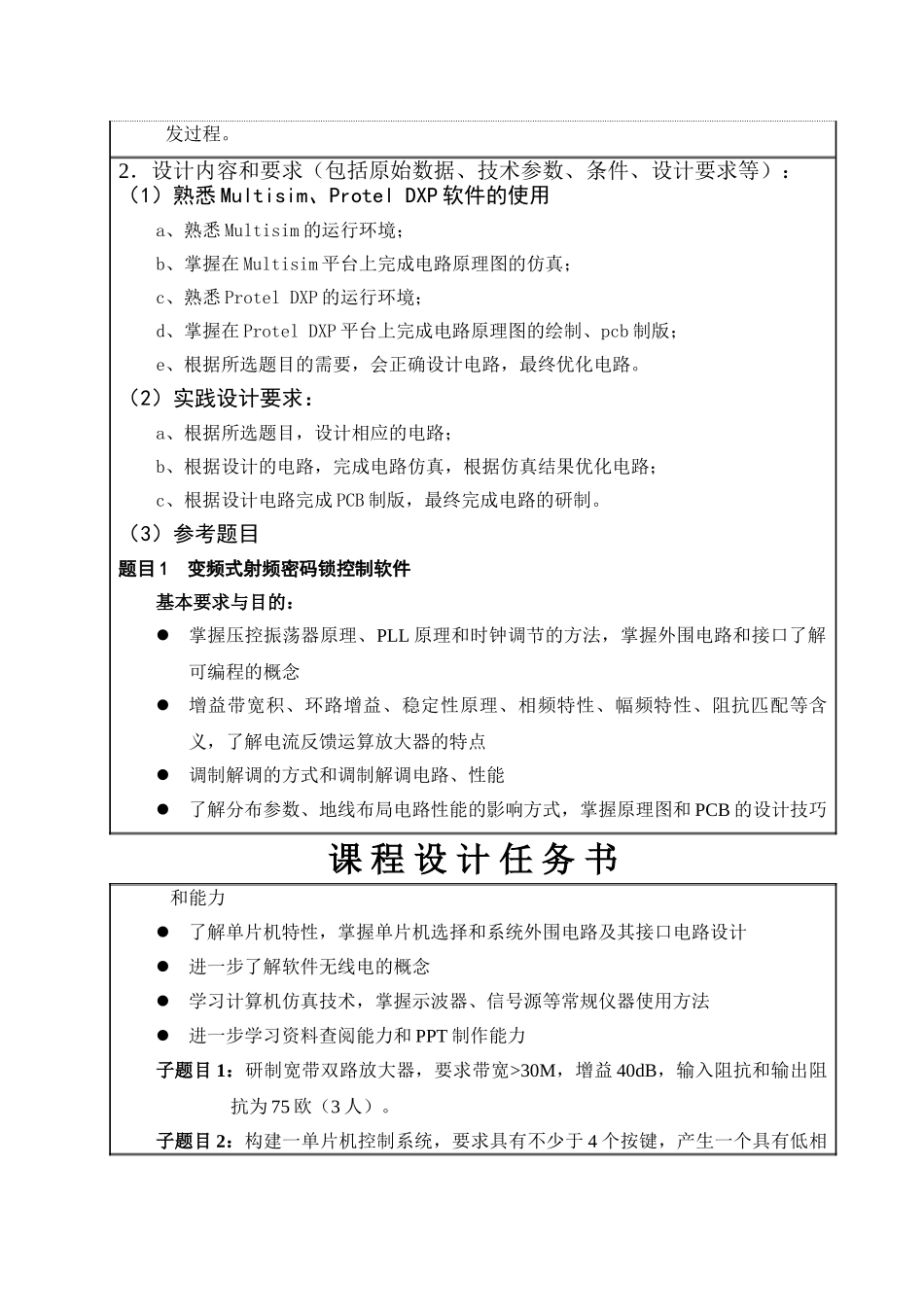

中北大学课程设计说明书学生姓名： 陈学立 学 号： 1205094347 学生姓名： 丁超 学 号： 1205094237 学 院： 信息与通信工程学院 专 业： 信息对抗技术专业 题 目： 电子系统课程设计 变频式射频密码锁控制软件 子题目 3：构建一个混频电路，要求工作带宽大于 30M 指 导 教 师： 张丕状 王鉴 姚金杰 2025 年 7 月 3 日中北大学课程设计任务书 2025/2025 学年第 二 学期学 院： 信息与通信工程学院 专 业： 信息对抗技术专业 学生姓名： 陈学立 学 号： 1205094347 学生姓名： 丁超 学 号： 1205094237 题 目： 电子系统课程设计 变频式射频密码锁控制软件 子题目 3：构建一个混频电路，要求工作带宽大于 30M 起 迄 日 期： 2025 年 6 月 8 日～ 2025 年 7 月 3 日 课程设计地点： 信息对抗技术专业综合实验室 指 导 教 师： 张丕状 王鉴 姚金杰 学科部主任： 张丕状 下达任务书日期: 2025 年 6 月 8 日课 程 设 计 任 务 书1．设计目的：（1）通过本课程设计的学习，学生将复习所学的专业知识，使课堂学习的理论知识应用于实践，通过本课程设计的实践使学生具有一定的实践操作能力；（2）熟练使用示波器、信号源、万用表、频谱分析仪等仪器设备；（3）通过电子信息系统设计的课程设计，掌握设计信息处理系统的思维方法和基本开发过程。2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：（1）熟悉 Multisim、Protel DXP 软件的使用a、熟悉 Multisim 的运行环境；b、掌握在 Multisim 平台上完成电路原理图的仿真；c、熟悉 Protel DXP 的运行环境；d、掌握在 Protel DXP 平台上完成电路原理图的绘制、pcb 制版；e、根据所选题目的需要，会正确设计电路，最终优化电路。（2）实践设计要求：a、根据所选题目，设计相应的电路；b、根据设计的电路，完成电路仿真，根据仿真结果优化电路；c、根据设计电路完成 PCB 制版，最终完成电路的研制。（3）参考题目题目 1 变频式射频密码锁控制软件基本要求与目的：掌握压控振荡器原理、PLL 原理和时钟调节的方法，掌握外围电路和接口了解可编程的概念增益带宽积、环路增益、稳定性原理、相频特性、幅频特性、阻抗匹配等含义，了解电流反馈运算放大器的特点调制解调的方式和调制解调电路、性能了解分布参数、地线布局电路性能的影响方式，掌握原理图和 PCB ...
