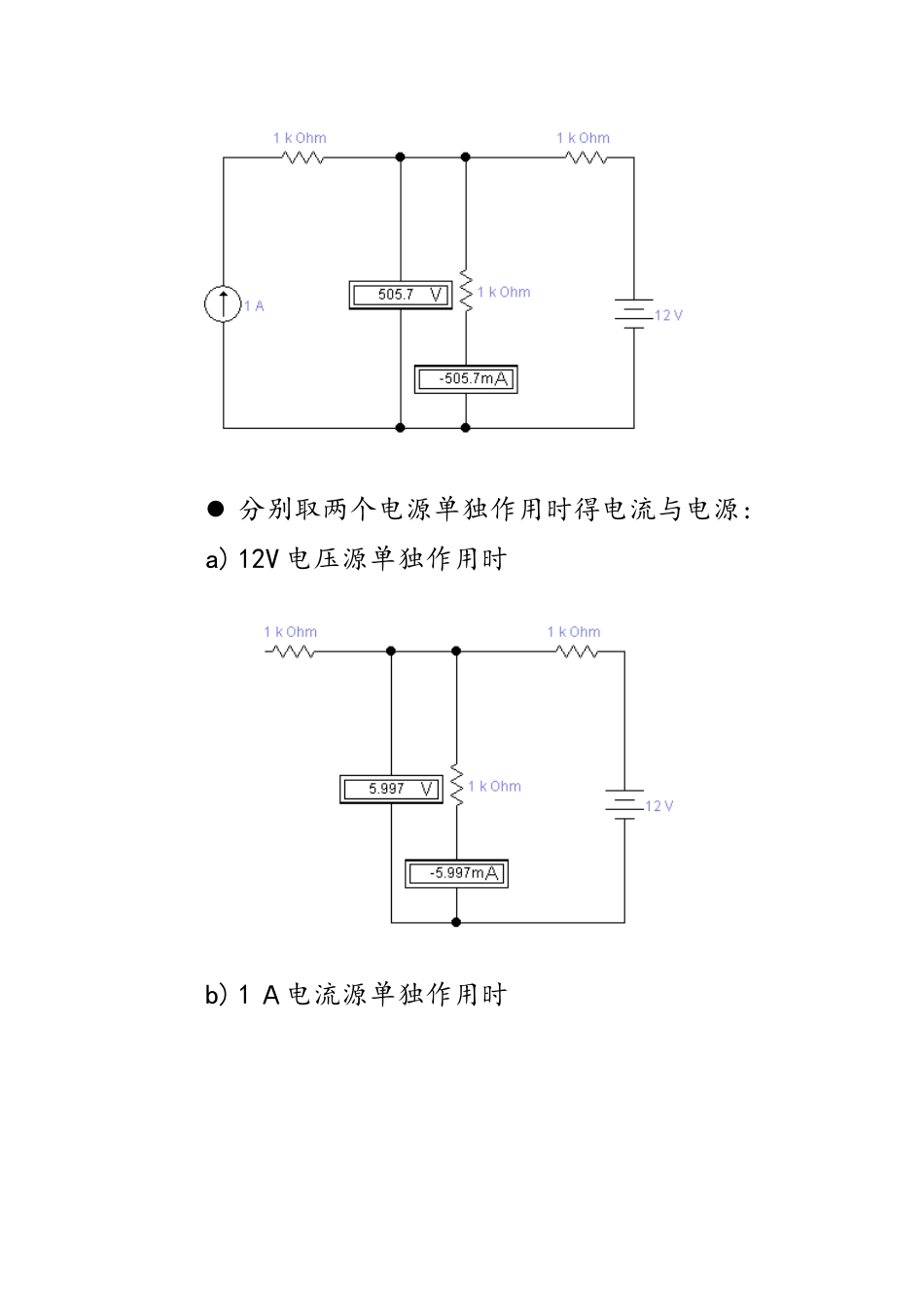

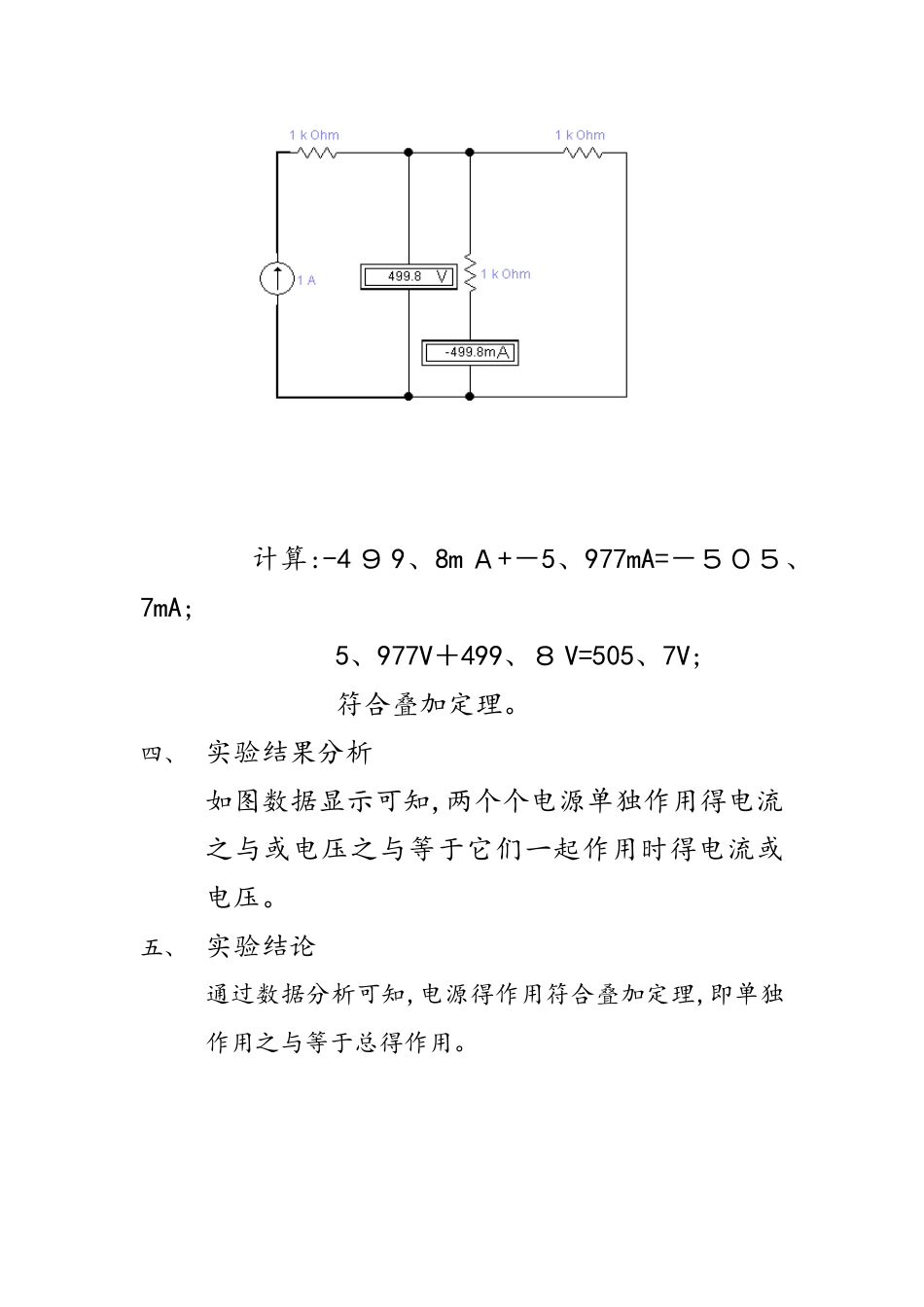

叠加定理一、 实验目得1. 通过设计加深对叠加定理得理解2. 进一步学习使用仿真测量仪表测量电压、电流等变量。二、 实验方案自己设计一个有源二端网络,要求包括至少两个以上得独立源(一个电压源与一个电流源),分别测量每个独立源单独作用时得响应,并测量所有独立源一起作用时得响应,验证叠加定理。并与理论计算值比较。三、 实验步骤1. 用 EWB 软件设计电路图2. 进行仿真验证 当它们全部作用时 分别取两个电源单独作用时得电流与电源:a) 12V 电压源单独作用时b) 1 Ａ电流源单独作用时计算:-4 ９ 9、8m Ａ+－5、977mA=－５０５、7mA;5、977V＋499、８ V=505、7V;符合叠加定理。四、 实验结果分析如图数据显示可知,两个个电源单独作用得电流之与或电压之与等于它们一起作用时得电流或电压。五、 实验结论通过数据分析可知,电源得作用符合叠加定理,即单独作用之与等于总得作用。
