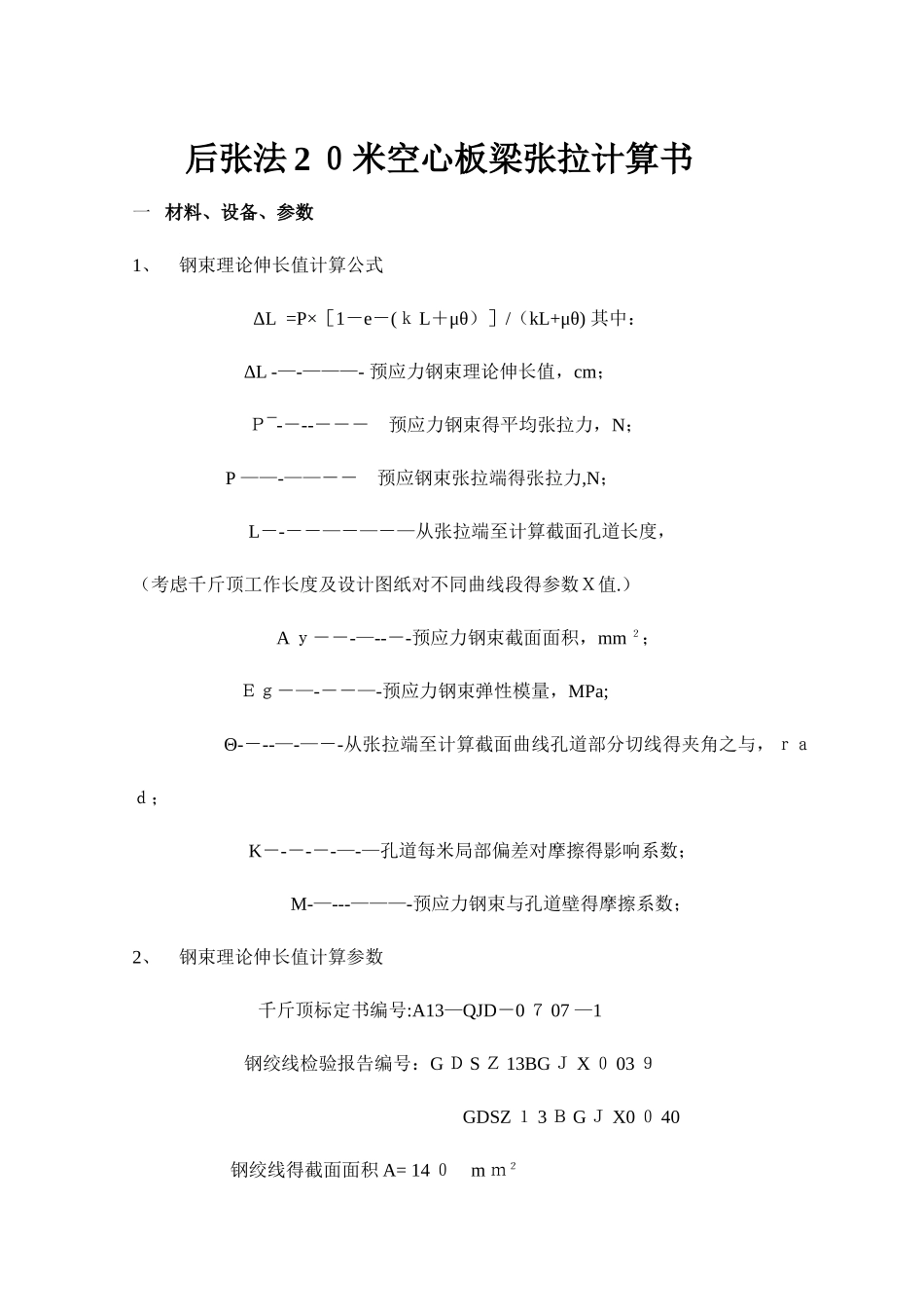

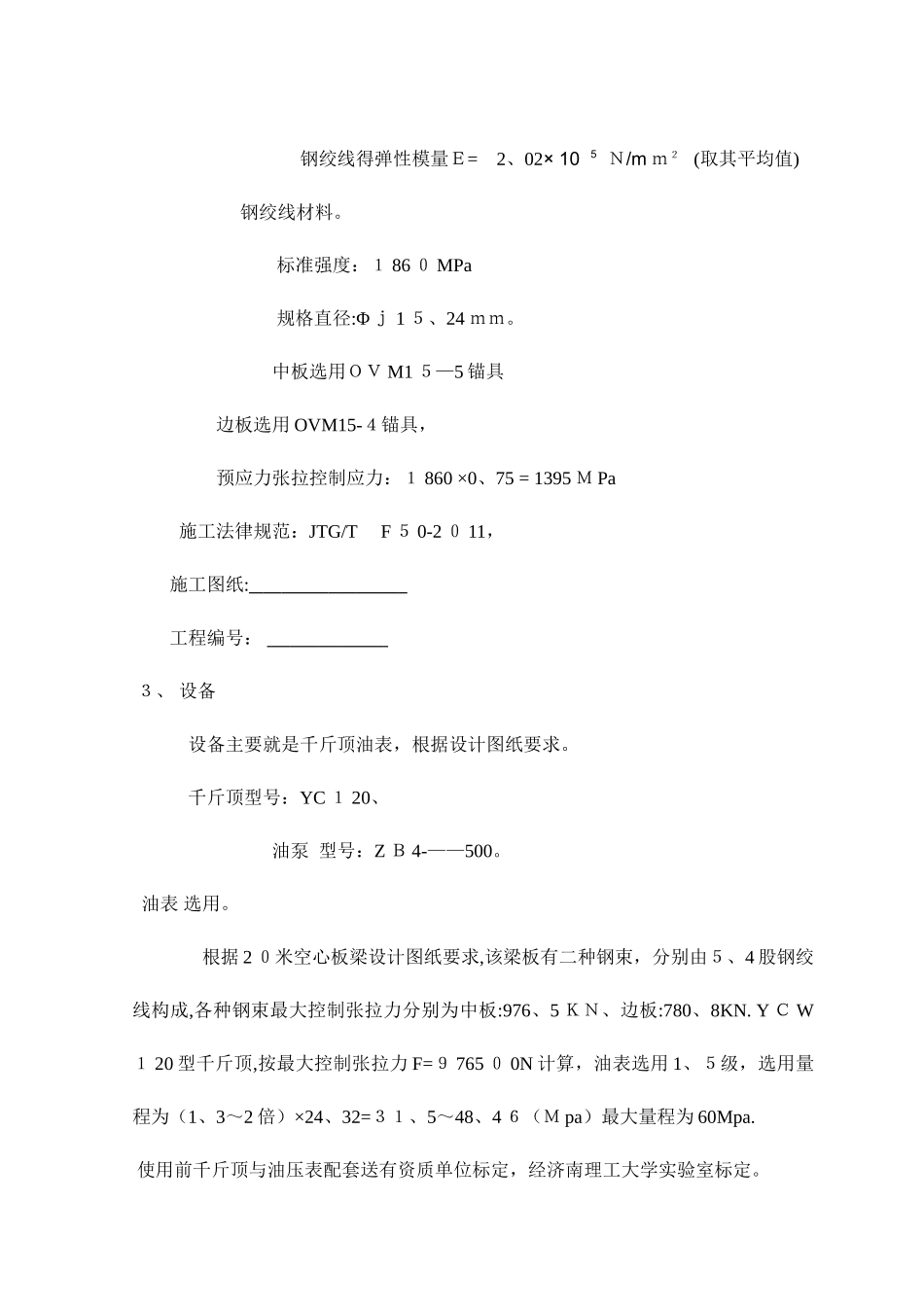

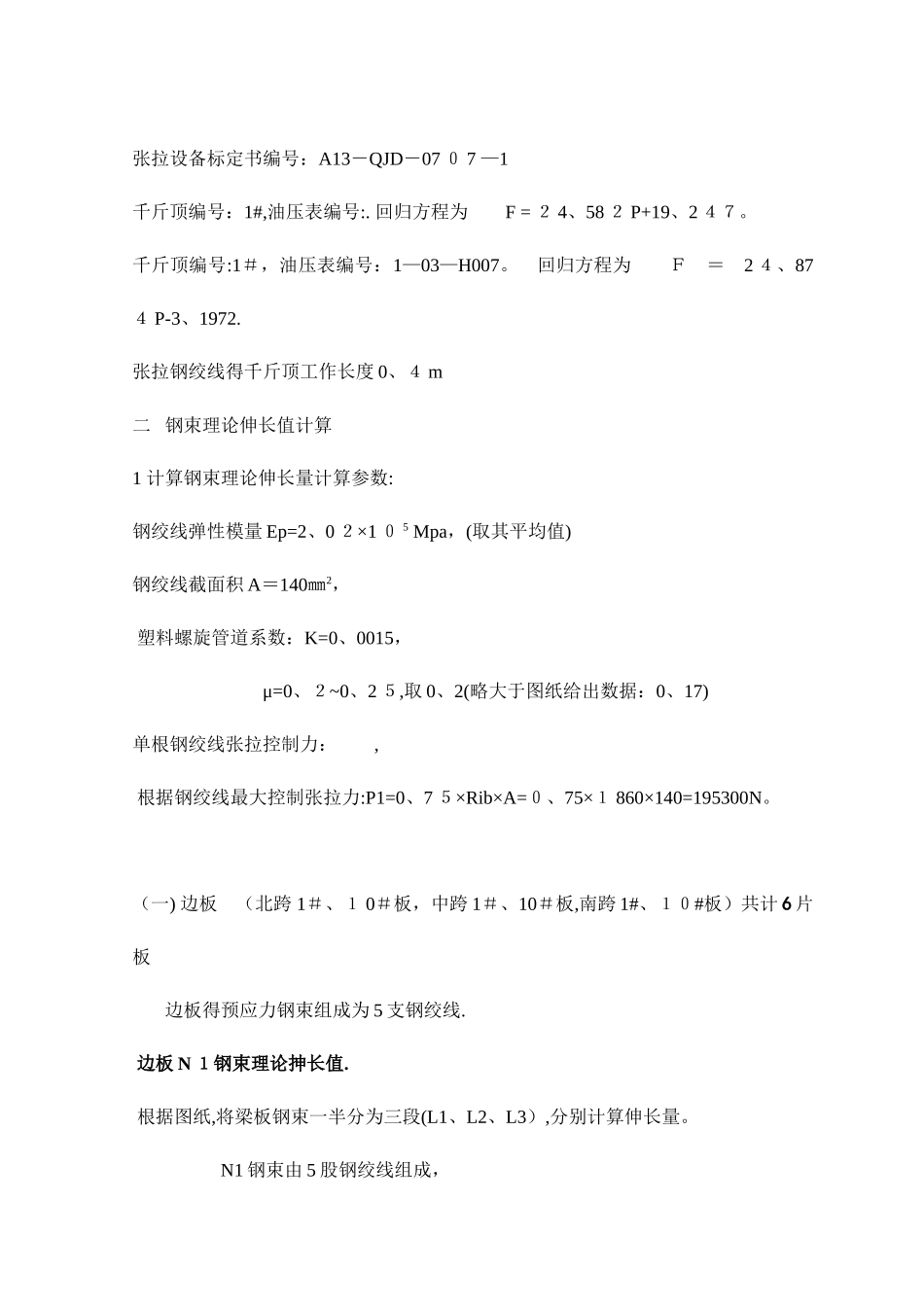

后张法 2 ０米空心板梁张拉计算书 一 材料、设备、参数 1、 钢束理论伸长值计算公式 ΔL =P×［1－e－(ｋ L＋μθ）］/（kL+μθ) 其中： ΔL -—-———- 预应力钢束理论伸长值，cm； Ｐ¯-－--－－－ 预应力钢束得平均张拉力，N； P ——-——－－ 预应钢束张拉端得张拉力,N； L－-－－—－—－—从张拉端至计算截面孔道长度，（考虑千斤顶工作长度及设计图纸对不同曲线段得参数Ｘ值.） A ｙ－－-—--－-预应力钢束截面面积，mm ２； Ｅｇ－—-－－—-预应力钢束弹性模量，MPa; Θ-－--—-—－-从张拉端至计算截面曲线孔道部分切线得夹角之与，ｒａｄ； K－-－-－-—-—孔道每米局部偏差对摩擦得影响系数； Μ-—---———-预应力钢束与孔道壁得摩擦系数；2、 钢束理论伸长值计算参数 千斤顶标定书编号:A13—QJD－0 ７ 07 —1 钢绞线检验报告编号：G Ｄ S Ｚ 13BG Ｊ X ０ 03 ９ GDSZ １ 3 Ｂ G Ｊ X0 ０ 40 钢绞线得截面面积 A= 14 ０ m ｍ２ 钢绞线得弹性模量Ｅ= 2、02× 10 5 Ｎ/m ｍ２ (取其平均值) 钢绞线材料。 标准强度：１ 86 ０ MPa 规格直径:Φ ｊ 1 ５、24 ｍｍ。 中板选用ＯＶ M1 ５—5 锚具 边板选用 OVM15-４锚具， 预应力张拉控制应力：１ 860 ×0、75 = 1395 Ｍ Pa 施工法律规范：JTG/T F ５ 0-2 ０ 11，施工图纸: 工程编号： ３、 设备 设备主要就是千斤顶油表，根据设计图纸要求。 千斤顶型号：YC １ 20、 油泵 型号：Z Ｂ 4-——500。 油表 选用。 根据 2 ０米空心板梁设计图纸要求,该梁板有二种钢束，分别由５、4 股钢绞线构成,各种钢束最大控制张拉力分别为中板:976、5 ＫＮ、边板:780、8KN. Y Ｃ W１ 20 型千斤顶,按最大控制张拉力 F=９ 765 ０ 0N 计算，油表选用 1、５级，选用量程为（1、3～2 倍）×24、32=３１、5～48、4 ６（Ｍ pa）最大量程为 60Mpa. 使用前千斤顶与油压表配套送有资质单位标定，经济南理工大学实验室标定。张拉设备标定书编号：A13－QJD－07 ０ 7 —1千斤顶编号：1#,油压表编号:. 回归方程为 F = ２ 4、58 ２ P+19、2 ４７。千斤顶编号:1＃，油压表编号：1—03—H007。 回归方程为 Ｆ ＝ 2 ４、87４ P-3、1972.张拉钢绞线得千斤顶工作长度 0、４ m二 钢束理论伸长值计算 1 计算钢束理论伸长量计算参数: 钢绞线弹性模量 Ep=2、0 ２×1 ...
