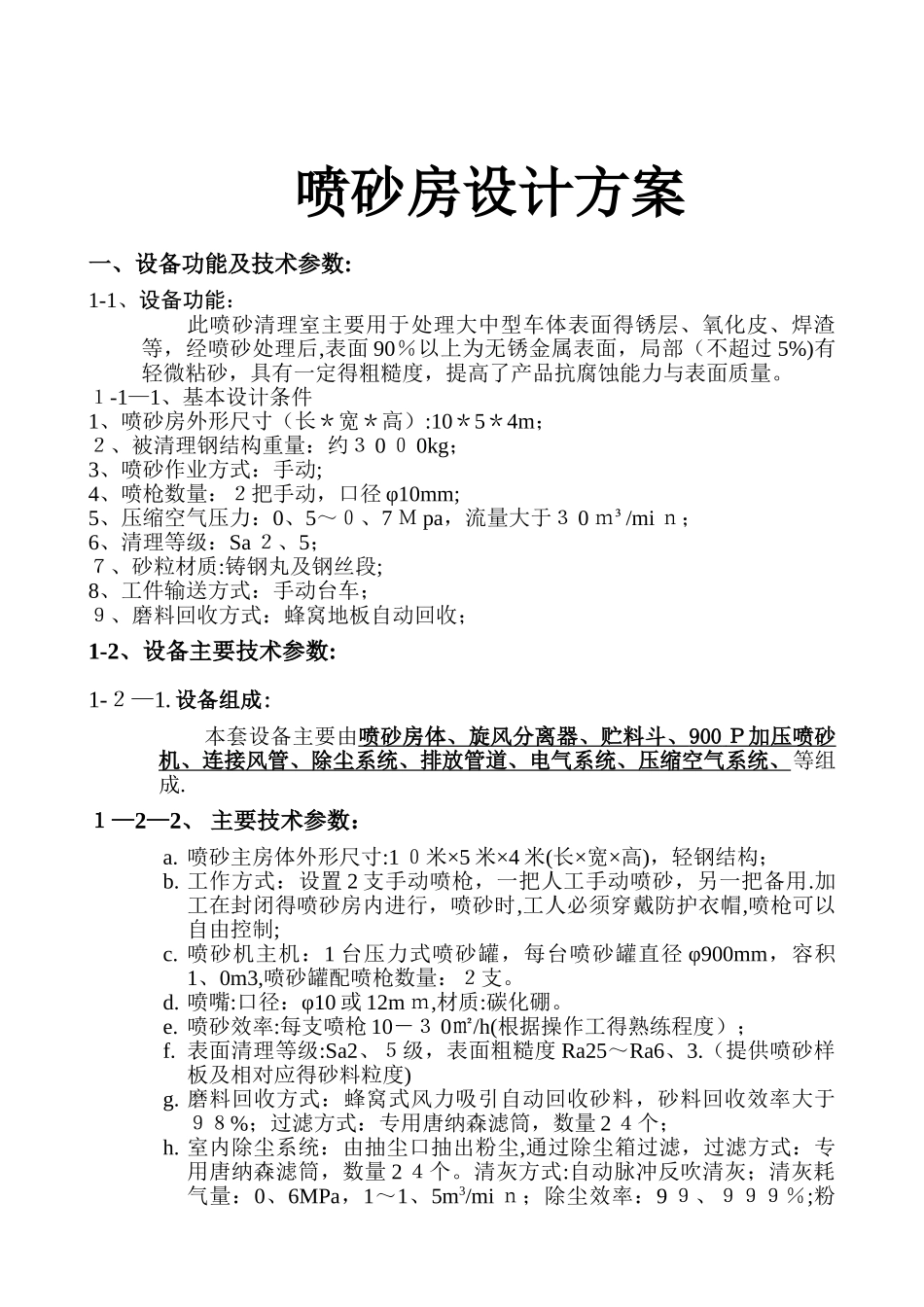

喷砂房设计方案一、设备功能及技术参数:1-1、设备功能：此喷砂清理室主要用于处理大中型车体表面得锈层、氧化皮、焊渣等，经喷砂处理后,表面 90％以上为无锈金属表面，局部（不超过 5%)有轻微粘砂，具有一定得粗糙度，提高了产品抗腐蚀能力与表面质量。１-1—1、基本设计条件1、喷砂房外形尺寸（长＊宽＊高）:10＊5＊4m；２、被清理钢结构重量：约３ 0 ０ 0kg；3、喷砂作业方式：手动;4、喷枪数量：２把手动，口径 φ10mm;5、压缩空气压力：0、5～０、7 Ｍ pa，流量大于３ 0 ｍ³/mi ｎ；6、清理等级：Sa ２、5；７、砂粒材质:铸钢丸及钢丝段;8、工件输送方式：手动台车；９、磨料回收方式：蜂窝地板自动回收；1-2、设备主要技术参数:1-２—1.设备组成:本套设备主要由喷砂房体、旋风分离器、贮料斗、 900 Ｐ加压喷砂 机、连接风管、除尘系统、排放管道、电气系统、压缩空气系统、等组成.１—2—2、 主要技术参数：a. 喷砂主房体外形尺寸:1 ０米×5 米×4 米(长×宽×高)，轻钢结构；b. 工作方式：设置 2 支手动喷枪，一把人工手动喷砂，另一把备用.加工在封闭得喷砂房内进行，喷砂时,工人必须穿戴防护衣帽,喷枪可以自由控制;c. 喷砂机主机：1 台压力式喷砂罐，每台喷砂罐直径 φ900mm，容积1、0m3,喷砂罐配喷枪数量：２支。d. 喷嘴:口径：φ10 或 12m ｍ,材质:碳化硼。e. 喷砂效率:每支喷枪 10－３ 0㎡/h(根据操作工得熟练程度）；f. 表面清理等级:Sa2、５级，表面粗糙度 Ra25～Ra6、3.（提供喷砂样板及相对应得砂料粒度)g. 磨料回收方式：蜂窝式风力吸引自动回收砂料，砂料回收效率大于９８%；过滤方式：专用唐纳森滤筒，数量 2 ４个；h. 室内除尘系统：由抽尘口抽出粉尘,通过除尘箱过滤，过滤方式：专用唐纳森滤筒，数量 2 ４个。清灰方式:自动脉冲反吹清灰；清灰耗气量：0、6MPa，1～1、5m3/mi ｎ；除尘效率：9 ９、９９９％;粉尘排放：〈50mg／m3,车间有害物符合 GBZ1—2025 标准;i. 压缩空气总耗量：０、７Ｍ pa,1 ４ｍ３／m ｉｎ;j. 照明系统：防爆金卤灯，房屋照度达到 50 ０ＬｕＸ;数量：６盏,照明灯功率:6×0、１ kw=0、6k ｗ；二、喷砂房工作原理及特点:本喷砂房主要包括喷砂系统与砂料回收分离及除尘系统。1)喷砂机工作原理：本机采纳压入式喷砂机，在工作状态时，喷砂罐上组合阀动作,将喷砂罐上部封砂顶锥顶起，压缩空气进入喷砂罐内开始充压；同时喷砂罐底部砂阀打开，助推气...
