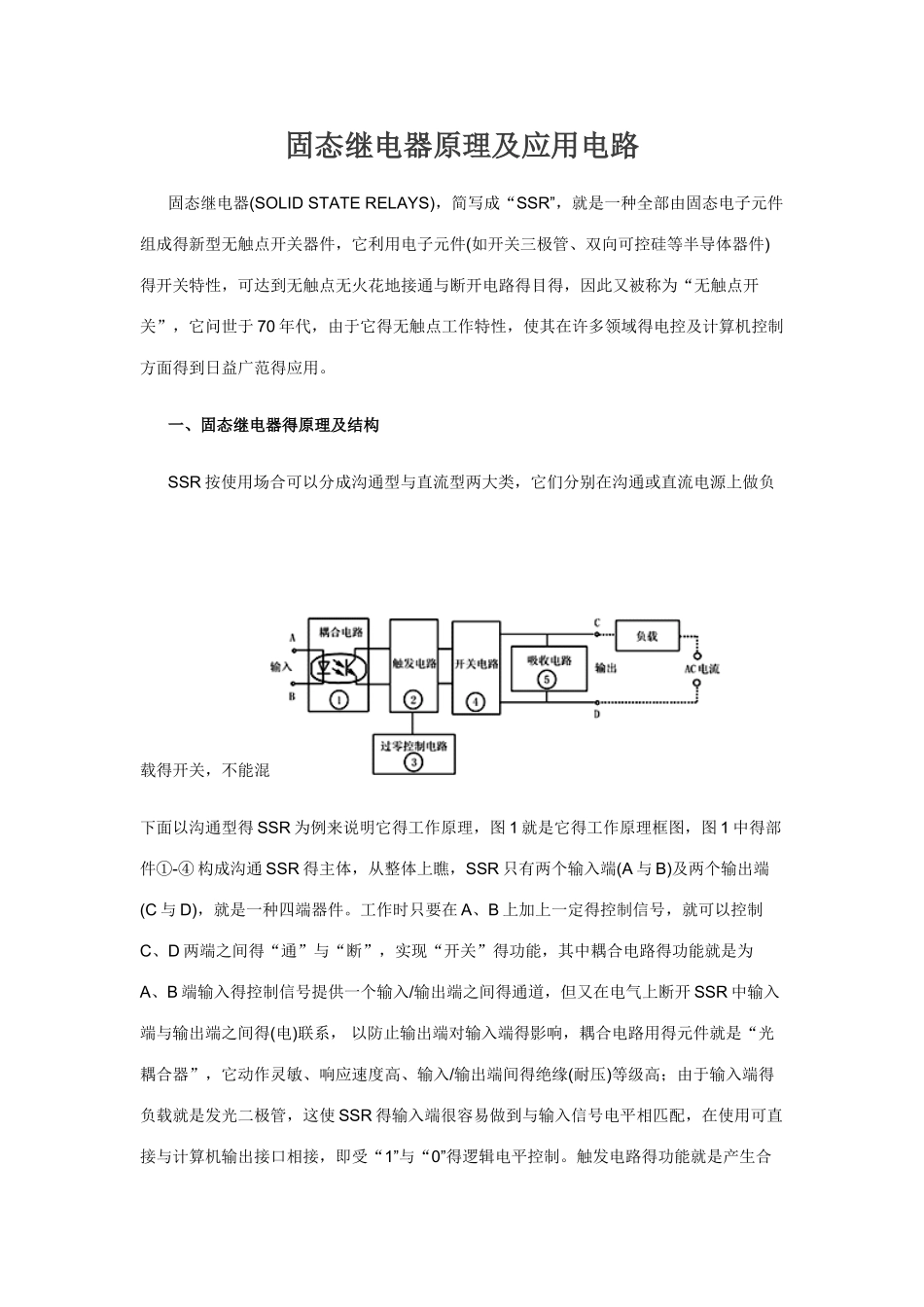

固态继电器原理及应用电路

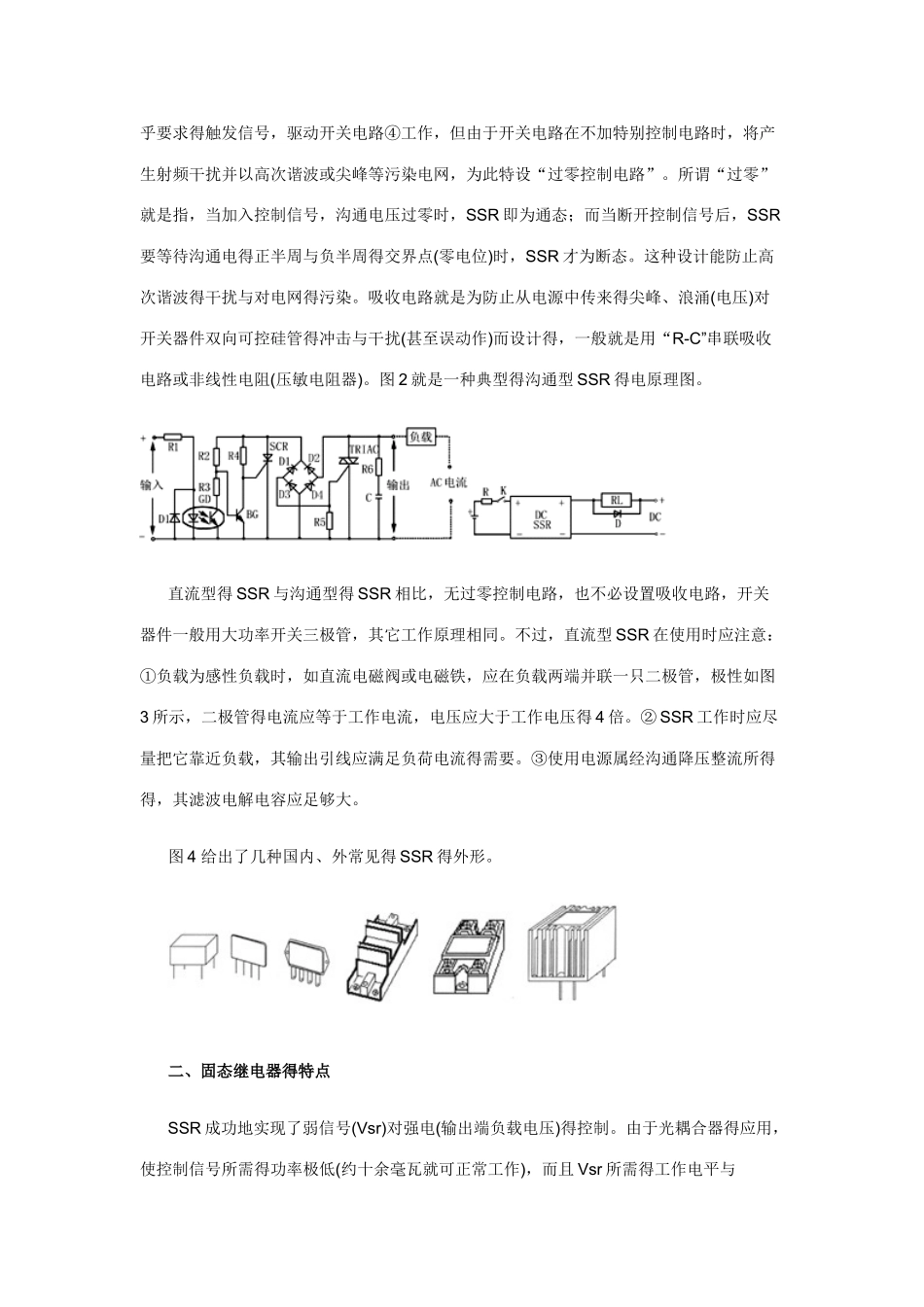

固态继电器原理及应用电路固态继电器(SOLID STATE RELAYS)，简写成“SSR”，就是一种全部由固态电子元件组成得新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)得开关特性，可达到无触点无火花地接通与断开电路得目得，因此又被称为“无触点开关”，它问世于 70 年代，由于它得无触点工作特性，使其在许多领域得电控及计算机控制方面得到日益广范得应用。一、固态继电器得原理及结构SSR 按使用场合可以分成沟通型与直流型两大类，它们分别在沟通或直流电源上做负载得开关，不能混下面以沟通型得 SSR 为例来说明它得工作原理，图 1 就是它得工作原理框图，图 1 中得部件①-④ 构成沟通 SSR 得主体，从整体上瞧，SSR 只有两个输入端(A 与 B)及两个输出端(C 与 D)，就是一种四端器件。工作时只要在 A、B 上加上一定得控制信号，就可以控制C、D 两端之间得“通”与“断”，实现“开关”得功能，其中耦合电路得功能就是为A、B 端输入得控制信号提供一个输入/输出端之间得通道，但又在电气上断开 SSR 中输入端与输出端之间得(电)联系， 以防止输出端对输入端得影响，耦合电路用得元件就是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间得绝缘(耐压)等级高；由于输入端得负载就是发光二极管，这使 SSR 得输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”得逻辑电平控制。触发电路得功能就是产生合乎要求得触发信号，驱动开关电路④工作，但由于开关电路在不加特别控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。所谓“过零”就是指，当加入控制信号，沟通电压过零时，SSR 即为通态；而当断开控制信号后，SSR要等待沟通电得正半周与负半周得交界点(零电位)时，SSR 才为断态。这种设计能防止高次谐波得干扰与对电网得污染。吸收电路就是为防止从电源中传来得尖峰、浪涌(电压)对开关器件双向可控硅管得冲击与干扰(甚至误动作)而设计得，一般就是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。图 2 就是一种典型得沟通型 SSR 得电原理图。直流型得 SSR 与沟通型得 SSR 相比，无过零控制电路，也不必设置吸收电路，开关器件一般用大功率开关三极管，其它工作原理相同。不过，直流型 SSR 在使用时应注意：①负载为感性负载时，如直流电磁阀或电磁铁，应在负载两端并联一只二极管，极性如图3 所...
