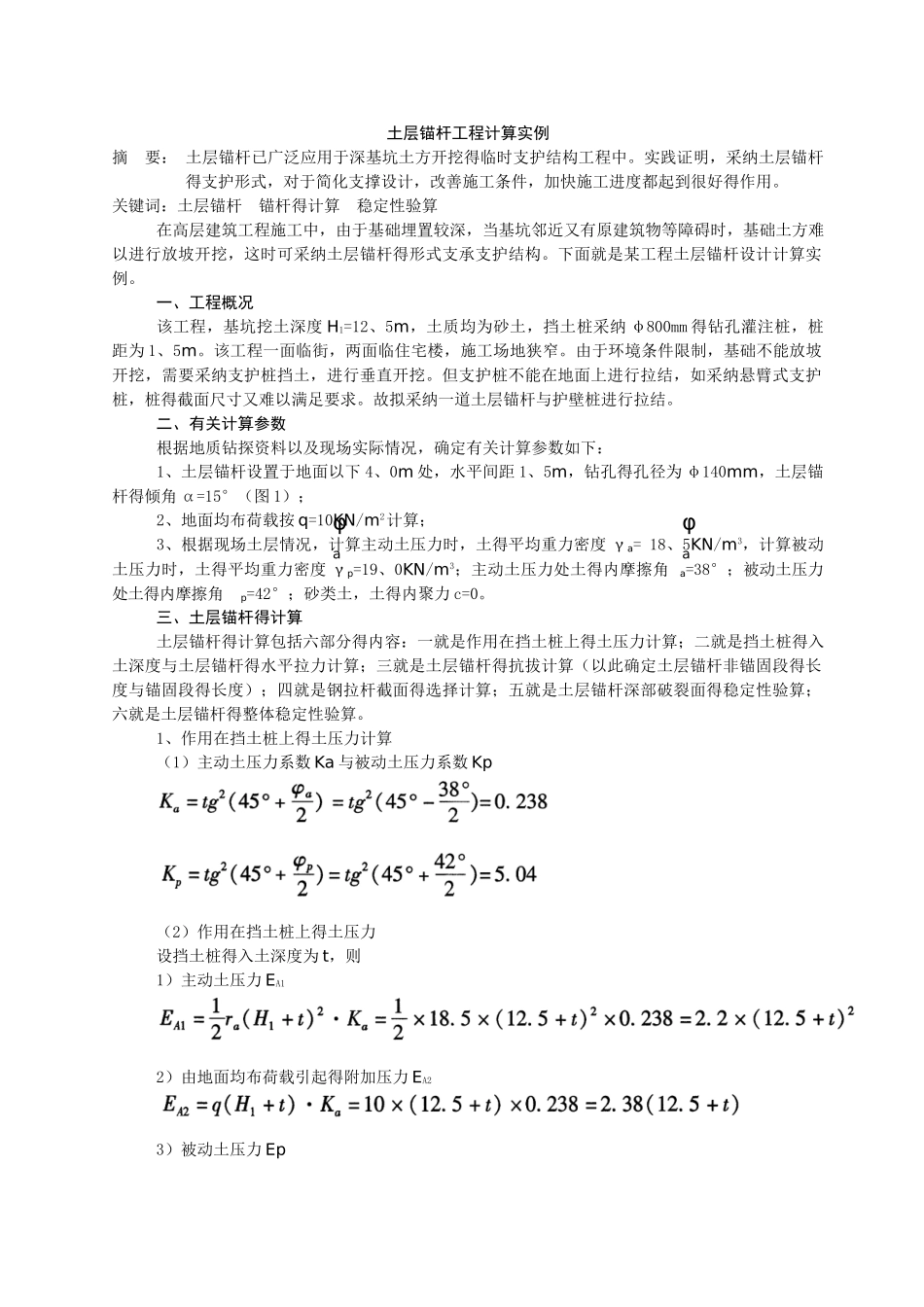

土层锚杆工程计算实例摘 要： 土层锚杆已广泛应用于深基坑土方开挖得临时支护结构工程中。实践证明，采纳土层锚杆得支护形式，对于简化支撑设计，改善施工条件，加快施工进度都起到很好得作用。关键词：土层锚杆 锚杆得计算 稳定性验算在高层建筑工程施工中，由于基础埋置较深，当基坑邻近又有原建筑物等障碍时，基础土方难以进行放坡开挖，这时可采纳土层锚杆得形式支承支护结构。下面就是某工程土层锚杆设计计算实例。一、工程概况该工程，基坑挖土深度 H1=12、5m，土质均为砂土，挡土桩采纳 φ800mm 得钻孔灌注桩，桩距为 1、5m。该工程一面临街，两面临住宅楼，施工场地狭窄。由于环境条件限制，基础不能放坡开挖，需要采纳支护桩挡土，进行垂直开挖。但支护桩不能在地面上进行拉结，如采纳悬臂式支护桩，桩得截面尺寸又难以满足要求。故拟采纳一道土层锚杆与护壁桩进行拉结。二、有关计算参数根据地质钻探资料以及现场实际情况，确定有关计算参数如下：1、土层锚杆设置于地面以下 4、0m 处，水平间距 1、5m，钻孔得孔径为 φ140mm，土层锚杆得倾角 α=15°（图 1）；2、地面均布荷载按 q=10KN/m2计算；3、根据现场土层情况，计算主动土压力时，土得平均重力密度 γa= 18、5KN/m3，计算被动土压力时，土得平均重力密度 γp=19、0KN/m3；主动土压力处土得内摩擦角 a=38°；被动土压力处土得内摩擦角 p=42°；砂类土，土得内聚力 c=0。三、土层锚杆得计算土层锚杆得计算包括六部分得内容：一就是作用在挡土桩上得土压力计算；二就是挡土桩得入土深度与土层锚杆得水平拉力计算；三就是土层锚杆得抗拔计算（以此确定土层锚杆非锚固段得长度与锚固段得长度）；四就是钢拉杆截面得选择计算；五就是土层锚杆深部破裂面得稳定性验算；六就是土层锚杆得整体稳定性验算。1、作用在挡土桩上得土压力计算（1）主动土压力系数 Ka 与被动土压力系数 Kp（2）作用在挡土桩上得土压力设挡土桩得入土深度为 t，则1）主动土压力 EA12）由地面均布荷载引起得附加压力 EA23）被动土压力 Epφaφa2、挡土桩得入土深度计算（图 1）根 据 《 建 筑 基 坑 支 护 技 术 规 程 》（JGJ120-99）得规定：在计算挡土桩得入 土 深 度 时 ， 主 动 土 压 力 Ea 应 乘 上1、2γ0（γ0 为重要性系数，本方案取γ0=1、0）。将作用在挡土桩上所有各力对 B 点取力矩，则由 ΣMB=0 得将 EA1=2、2(12、5+t)2，EA2=2、38...
