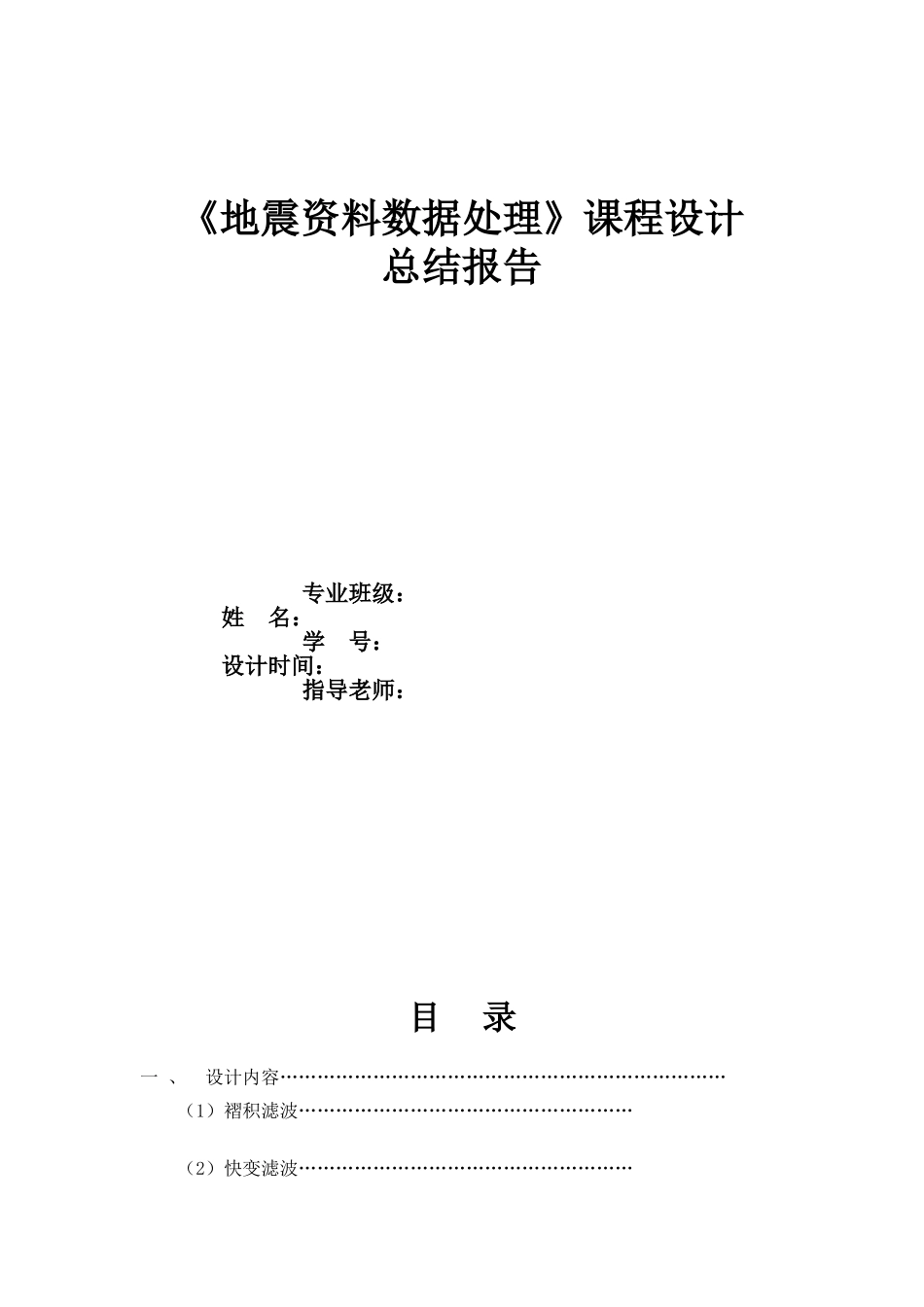

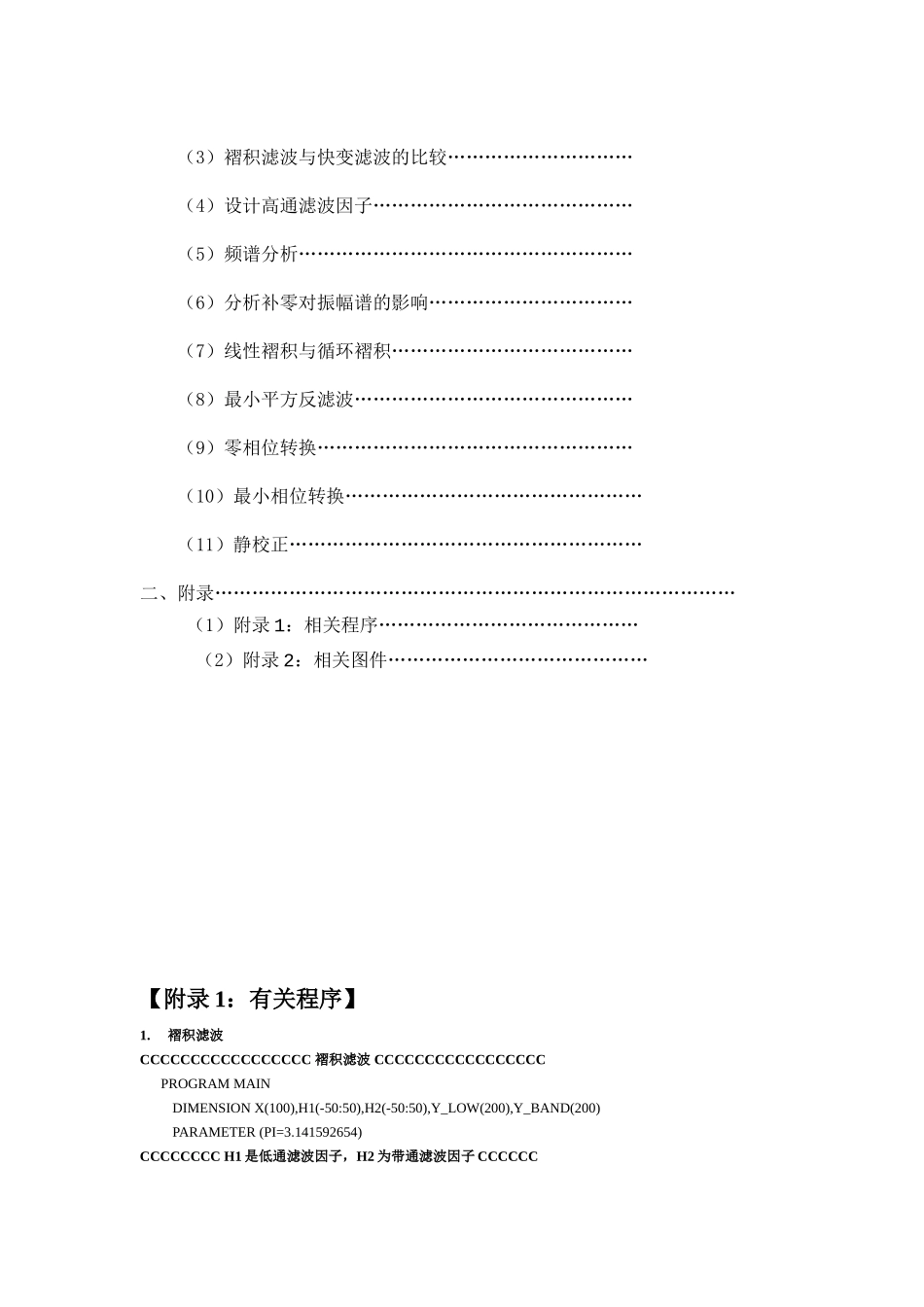

《地震资料数据处理》课程设计总结报告专业班级： 姓 名： 学 号： 设计时间： 指导老师： 目 录一 、 设计内容………………………………………………………………（1）褶积滤波………………………………………………（2）快变滤波………………………………………………（3）褶积滤波与快变滤波的比较…………………………（4）设计高通滤波因子……………………………………（5）频谱分析………………………………………………（6）分析补零对振幅谱的影响……………………………（7）线性褶积与循环褶积…………………………………（8）最小平方反滤波………………………………………（9）零相位转换……………………………………………（10）最小相位转换…………………………………………（11）静校正…………………………………………………二、附录…………………………………………………………………………（1）附录 1：相关程序…………………………………… （2）附录 2：相关图件……………………………………【附录 1：有关程序】1.褶积滤波CCCCCCCCCCCCCCCCC 褶积滤波 CCCCCCCCCCCCCCCCC PROGRAM MAINDIMENSION X(100),H1(-50:50),H2(-50:50),Y_LOW(200),Y_BAND(200)PARAMETER (PI=3.141592654)CCCCCCCC H1 是低通滤波因子，H2 为带通滤波因子 CCCCCCREAL X,H1,H2,Y_LOW,Y_BANDREAL dt,F,F1,F2INTEGER Idt=0.002F=70.0F1=10.0F2=80.0OPEN(1,FILE='INPUT1.DAT',FORM='FORMATTED',STATUS='UNKNOWN')READ(1,*)(X(I),I=1,100)CCCCCCCCCCCCCCCCCC 低通滤波器 CCCCCCCCCCCCCCCCCDO 10 I=-50,50 IF (I.EQ.0)THEN H1(I)=2*F*PI/PI ELSE H1(I)=SIN(2*PI*F*I*dt)/(PI*I*dt) END IF10CONTINUECCCCCCCCCCCCCCCC 输出低通滤波因子 CCCCCCCCCCCCCCCCOPEN(2,FILE='H1_LOW.DAT',FORM='FORMATTED',STATUS='UNKNOWN')WRITE(2,*)(H1(I),I=-50,50)CLOSE(2)CALL CON(X,H1,Y_LOW,100,101,200)CCCCCCCCCCCCCCCC 输出滤波后的数据 CCCCCCCCCCCCCCCCOPEN(3,FILE='Y_LOW.DAT',FORM='FORMATTED',STATUS='UNKNOWN')WRITE(3,*)(Y_LOW(I),I=51,150)CLOSE(3)CCCCCCCCCCCCCCCCCC 带通滤波器 CCCCCCCCCCCCCCCCCCCC DO 20 I=-50,50 IF(I.EQ.0)THEN H2(I)=140 ELSE H2(I)=SIN(2*PI*F2*I*dt)/(PI*I*dt)-SIN(2*PI*F1*I*dt)/(PI*I*dt) END IF 20CONTINUECCCCCCCCCCCCCCC 输出带通滤波因子 CCCCCCCCCCCCCCCCCOPEN(4...
